4.6.

Instalace jednotky

Protože konstrukční tlak činí 4,0 MPa neboli 40 bar, může
být třeba použít potrubí s větší tloušťkou stěny. Viz
odstavec "5.1. Volba materiálu potrubí" na straně 8.
Upozornění pro R410A
■
Chladivo vyžaduje striktní bezpečnostní opatření zaměřené na
čistotu systému, jeho těsnost a udržení v suchu.
- Čistý a suchý
Do systému nesmějí vniknout cizí materiály (včetně
minerálních olejů nebo vlhkosti), ani se nesmějí do systému
přimísit.
- Těsnost
Pozorně si přečtěte "6. Pozor u potrubí s chladivem" na
straně 9 a správně dodržujte popsané postupy.
■
Protože chladivo R410A je směs, potřebné další chladivo se
musí doplňovat v tekutém stavu. (Je-li chladivo v plynném stavu,
jeho složení se mění a systém by nepracoval správně).
■
Model připojené vnitřní jednotky musí být RKHBRD.
Instalace
■
Instalace vnitřních jednotek je popsána instalačním návodu
vnitřních jednotek.
■
Úplný přehled elektrických a technických specifikací naleznete
v technické příručce zařízení.
■
Nikdy neprovozujte jednotku
vypouštěcího potrubí (R2T), termistorem sacího potrubí (R3T)
nebo se snímači tlaku (S1NPH, S1NPL). Porušení této zásady
může mít za následek vyhoření kompresoru.
■
Abyste předešli chybám, při připojování a odpojování desek si
zkontrolujte název modelu a jeho výrobní číslo na vnějším
(předním) štítku.
■
Při uzavírání servisního panelu zajistěte, aby kroutivý moment
při dotažení nepřekročil 4,1 N•m.
5. Velikost potrubí s chladivem a
přípustná délka potrubí
■
Potrubí a další součásti pod tlakem musejí vyhovovat
platným národním a mezinárodním předpisům a být
kompatibilní s používaným chladivem. Na chladivo
používejte bezešvé měděné potrubí odkysličené
kyselinou fosforečnou.
■
Instalace musí být provedena technikem s opráv-
něním pro instalaci chladiva a vybrané materiály a
instalace musejí vyhovovat platným národním a
mezinárodním předpisům. V Evropě se používá
aplikační norma EN378.
Určeno pro osoby plnící potrubí:
■
Po skončení instalace potrubí a jeho odvzdušnění
zkontrolujte, zda
(Provozování systému s uzavřeným ventilem může
způsobit zničení kompresoru.)
■
Je zakázáno vypouštět chladivo do ovzduší. Chladivo
zachyťte v souladu se zákonem o sběru a likvidaci
freonů.
RRRQ011~016AAV1+Y1
Venkovní jednotka pro tepelná čerpadla vzduch – voda
4PW55782-1B
s odpojeným termistorem
je otevřený uzavírací ventil.
5.1. Volba materiálu potrubí
■
Množství cizích materiálů
používaných při výrobě) musí být ≤30 mg/10 m.
■
Konstrukční materiál: na chladivo bezešvé měděné potrubí
odkysličené kyselinou fosforečnou.
■
Stupeň pnutí: použijte potrubí se stupněm pnutí, který je funkcí
průměru potrubí – viz tabulka dole.
■
Tloušťka chladicího potrubí musí odpovídat příslušným místním
a národním předpisům. Minimální tloušťka potrubí u potrubí
chladiva R410A musí odpovídat tabulce dole.
Rozměr potrubí Stupeň pnutí materiálu
(mm) potrubí
Ø9,5
Ø15,9
O = žíhané
■
Nejsou-li k dispozici potřebné rozměry potrubí (rozměry
uvedené v palcích), lze použít také jiné průměry (rozměry
v mm); v takovém případě je ovšem třeba dbát následujících
pravidel:
■ volit rozměry potrubí co nejbližší požadovaným rozměrům;
■ k přechodu mezi potrubím s rozměry v palcích a potrubím s
rozměry v milimetrech používat vhodné přípojky (běžně
dostupné).
5.2. Velikost potrubí s chladivem
Potrubí mezi venkovní jednotkou a vnitřní jednotkou musí být stejné
velikosti jako venkovní spojení.
Plynové potrubí
Potrubí kapalného chladiva
5.3. Přípustná délka a výškový rozdíl potrubí
Viz tabulka dále obsahující délky a výšky. Viz obrázek 1.
Předpokládejme, že nejdelší vedení na obrázku odpovídá skutečně
nejdelšímu potrubí a nejvyšší jednotka na obrázku odpovídá
skutečně nejvyšší jednotce.
Přípustná délka potrubí (m)
Maximální celková délka - jednosměrného potrubí
Maximální rozdíl výšky mezi vnitřní a venkovní jednotkou
Délka bez náplně
(a) Číslo v závorkách představuje ekvivalentní délku.

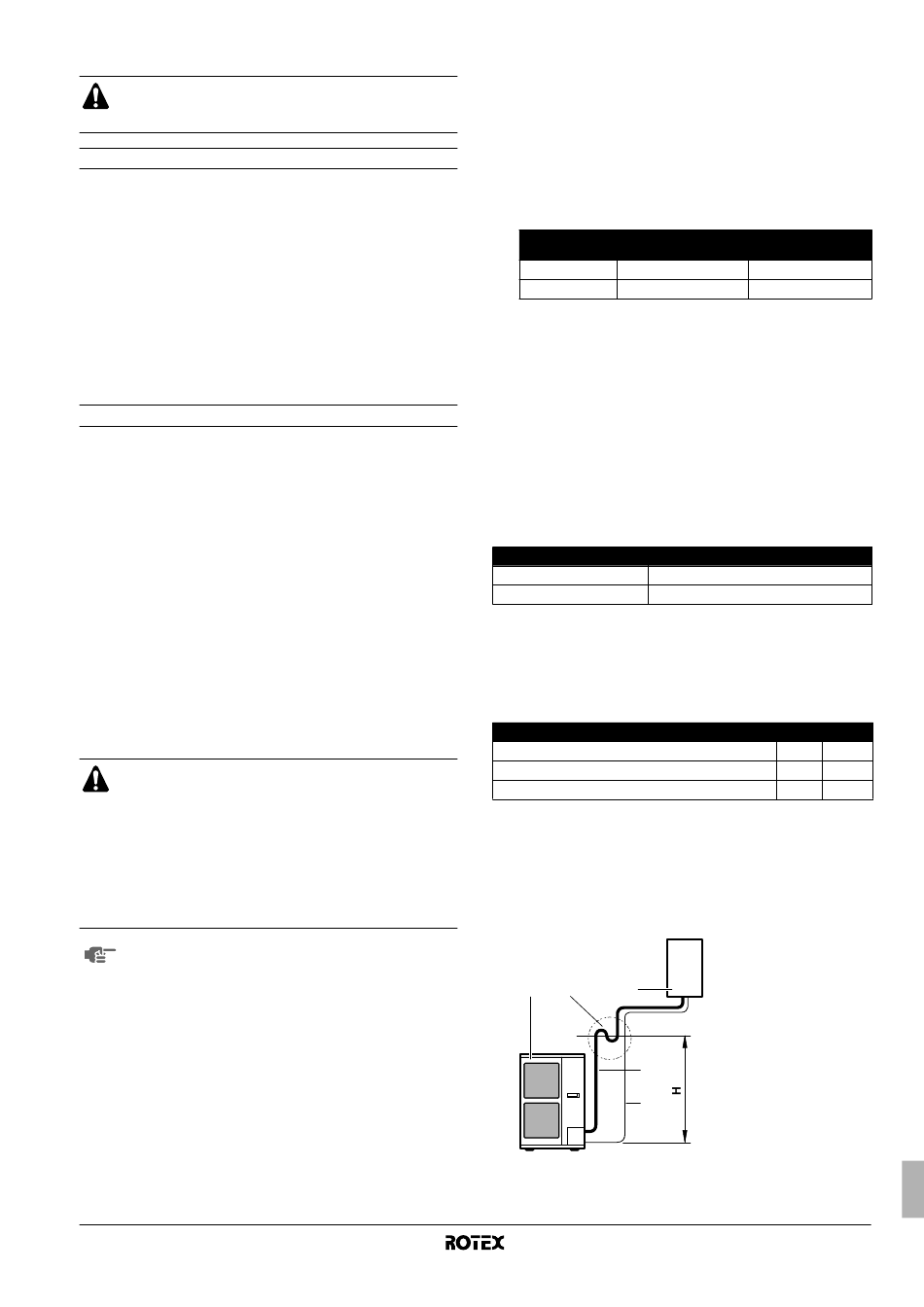

5.4. Upozornění na nutnost instalace lapače
Protože vznikají obavy, že by mohl olej obsažený ve stoupajících
trubkách stéci po zastavení kompresoru zpět, což by způsobilo
stlačení kapaliny, nebo poškození při vracení oleje, je třeba instalovat
lapače na vhodná místa ve stoupajícím plynovém potrubí.
A E B
C
D
Lapač není třeba, je-li venkovní jednotka instalována výš než vnitřní
jednotka.
uvnitř potrubí (včetně olejů
Minimální tloušťka
(mm)
O 0,80
O 1,00
Rozměr potrubí s chladivem (mm)
Ø15,9
Ø9,5
(a)
L 50 (95)
H 30
L ≤10
A Venkovní
jednotka
B Vnitřní jednotka
C Plynové potrubí
D Kapalinové
potrubí
E Lapač oleje
H Lapač instalujte
při každém
převýšení o
velikosti 10 m.
