7. Postup připojení potrubí
7.1. Potrubí s chladivem
■
Provozní potrubí lze instalovat čtyřmi směry.
Obrázek - Provozní potrubí ve čtyřech směrech (Viz obrázek 5)
1 Vrták
2 Vystředěná oblast kolem vylamovacího otvoru
3 Vylamovací otvor
4 Zářez
5 Připojení kapalinového potrubí (vnější dodávka)
6 Spodní rám
7 Čelní deska
8 Deska s vývodem potrubí
9 Šroub čelní desky
10 Šroub desky s vývodem potrubí
A Dopředu
B Dozadu
C Do strany
D Dolů
Při připojování potrubí laterálním směrem (vzadu) odstraňte kryt
potrubí (vzadu) – viz obrázek 7.
1 Kryt potrubí (zadní strana)
■
Při instalaci propojovacího potrubí k jednotce směrem dolů
udělejte otvor pomocí vrtáku o průměru 6 mm, kterým vyvrtejte
otvor se středem ve vylamovacím otvoru. (Viz obrázek 5).
■
Rozříznutí dvou štěrbin umožňuje instalovat zařízení podle
obrázků 5.
(K rozříznutí štěrbin použijte pilku na železo.)
■
Po vylomení vylamovacího otvoru se doporučuje použít opravný
nátěr na hrany a okolní plochy a povrchy, aby nedocházelo
k rezivění.
7.2. Zabraňte tomu, aby do otvoru nevnikly cizí
předměty

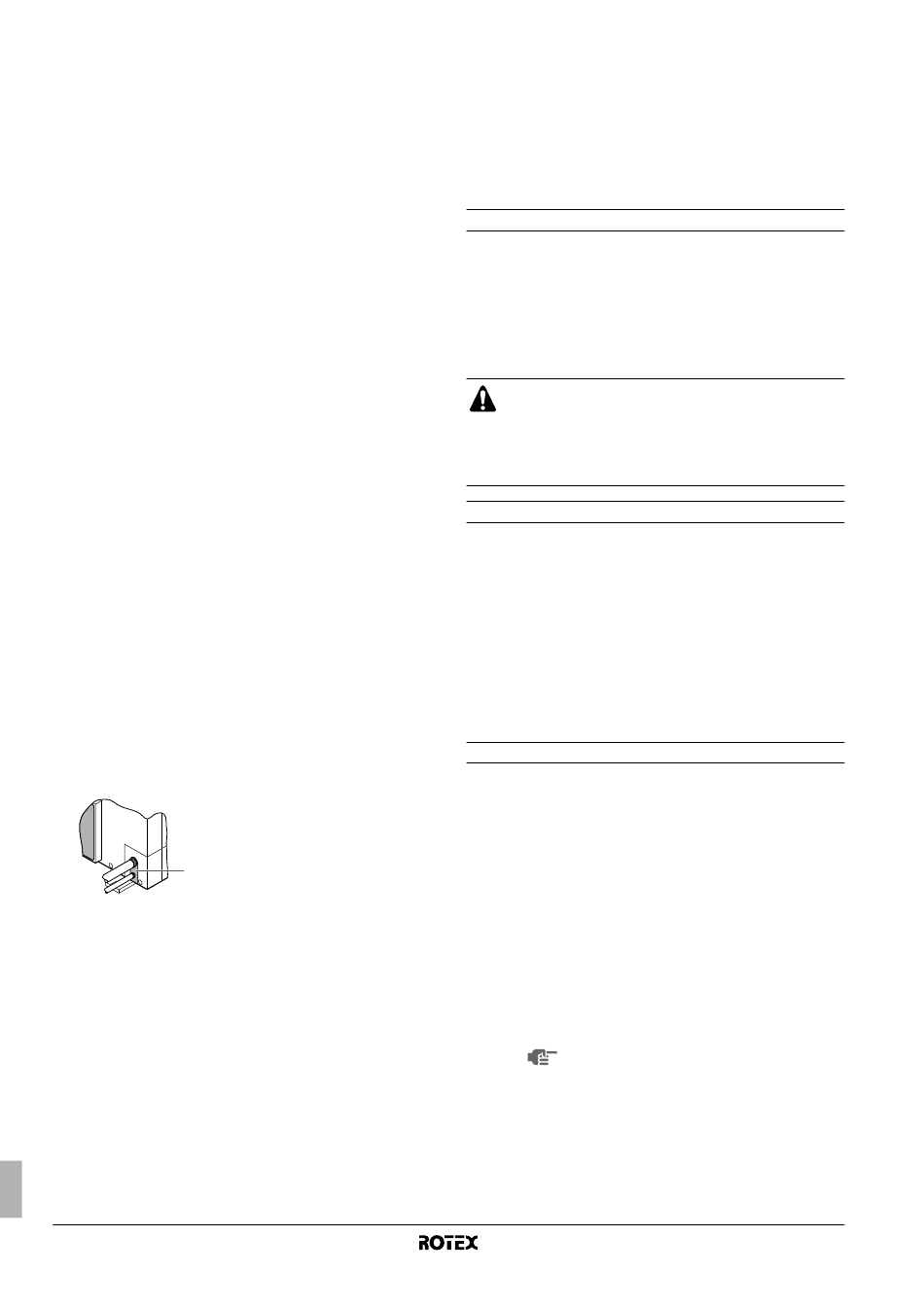

Potrubí prostrčte otvory a utěsněte tmelem nebo izolačním
materiálem (z běžné dodávky). Utěsněte všechny skuliny - viz
obrázek.
1
Hmyz nebo malá zvířata, jež by pronikla do venkovní jednotky, by
mohla způsobit zkrat ve skříňce s elektrickou instalací.
Instalační manuál
11
1 Tmel nebo izolační materiál
(z běžné dodávky)
7.3. Zkouška těsnosti a vakuování
Po dokončení instalace potrubí a připojení venkovní jednotky
k vnitřní jednotce je třeba (a) zkontrolovat těsnost potrubí s chladive
a (b) provést vakuování, aby se z chladivového potrubí odstranila
veškerá vlhkost.
Existuje-li možnost, že v chladivovém potrubí zbývá vlhkost
(například do potrubí mohla vniknout dešťová voda), nejdříve
proveďte opakovaně postup vakuování popsaný dále až do
odstranění veškeré vlhkosti z potrubí.
Obecné pokyny
■
Veškeré potrubí uvnitř jednotky bylo ve výrobě testováno
z hlediska těsnosti.
■
Používejte 2-stupňové vakuové čerpadlo se zpětným ventilem
schopné vyvinout manometrický podtlak –100,7 kPa (5 Torr
absolutně, –755 mm Hg).
■
Vakuové čerpadlo připojte k
plynového uzavíracího ventilu a kapalinového servisního ventilu,
tím dosáhnete vyšší účinnosti.
■
Instalaci neprofukujte chladivem. K odvzdušnění
instalace použijte vakuové čerpadlo. K odvzdušnění
není třeba žádné další chladivo.
■
Před provedením testů těsnosti nebo vakuováním
uzavřete pevně uzavírací ventily kapalinového a
plynového potrubí.
Instalace
(Viz obrázek 6)
1 Tlakový omezovací ventil
2 Dusík
3 Systém sifonu
4 Vakuové čerpadlo
5 Ventil A
6 Uzavírací ventil plynového potrubí
7 Uzavírací ventil kapalinového potrubí
8 Servisní vstup uzavíracího ventilu
9 Plnicí hadice
Test těsnosti
Test těsnosti systému musí vyhovět normě EN 378-2.
1 Vakuový test těsnosti
1.1 Systém odvzdušněte z kapalinového a plynového potrubí
na tlak –100,7 kPa (5 Torr).
1.2 Po dosažení tohoto tlaku vypněte podtlakové čerpadlo a
zkontrolujte, že tlak nestoupl nejméně po dobu 1 minuty.
1.3 Stoupá-li tlak, systém může obsahovat vlhkost (viz
vakuování dále), nebo je netěsný.
2 Tlakový test těsnosti
2.1 Vakuum přerušte a pomocí stlačeného dusíku zvyšte tlak
nejméně na hodnotu 0,2 MPa (2 bar).
Manometrický tlak nikdy nenastavujte vyšší, než je
maximální provozní tlak jednotky, tj. 4,0 MPa (40 bar).
2.2 U všech spojů potrubí proveďte zkoušku těsnosti pomocí
pěnivého roztoku.
Používejte běžně prodávaný pěnivý roztok
doporučený ke zkouškám těsnosti.
Nepoužívejte mýdlovou vodu, která může způso-
bit popraskání převlečných matic (mýdlová voda
může obsahovat sůl, která absorbuje vlhkost, jež
zmrzne, jakmile se potrubí ochladí) nebo může
způsobit korozi spojů (mýdlová voda může
obsahovat čpavek, který má korozivní účinky při
styku s mosaznou maticí a měděným hrdlem).
2.3 Vypusťte všechen dusík.
Venkovní jednotka pro tepelná čerpadla vzduch – voda
oběma servisním portům
RRRQ011~016AAV1+Y1
