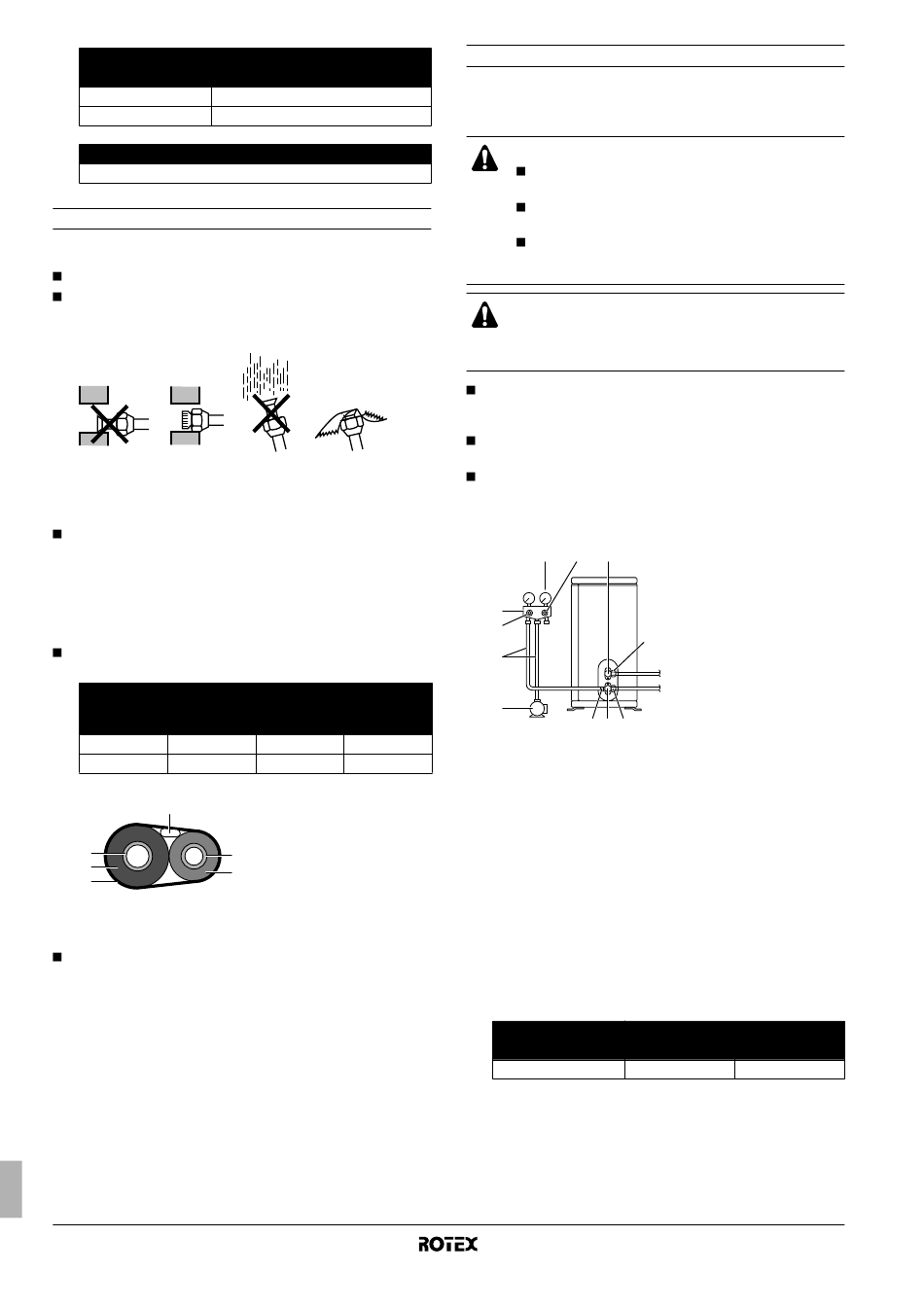

Cuplul de strângere a capacului de protecţie
Capac de protecţie
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Cuplul de strângere al capacului orificiului pentru întreţinere
10,8~14,7 N•m

Instalarea tubulaturii agentului frigorific

Instrucţiuni pentru manipularea conductelor
Protejaţi capătul deschis al conductei faţă de praf şi umezeală.
Toate curburile conductelor trebuie să fie cât se poate de line.
Pentru curbarea conductelor folosiţi o maşină de îndoit.
Raza de curbură trebuie să fie de 30 - 40 mm sau mai mare.
Selecţia cuprului şi a materialelor de izolaţie termică
Când folosiţi conducte şi armături comerciale din cupru, respectaţi
următoarele:
Material de izolaţie: spumă de polietilenă
Coeficient de transfer de căldură: 0,041 la 0,052 W/mK (0,035 la
0,045 kcal/mh°C)
Temperatura suprafeţei conductei de agent frigorific gaz ajunge
la max. 110°C.
Alegeţi materialele de izolaţie termică ce rezistă la această
temperatură.
Aveţi grijă să izolaţi atât tubulatura de gaz cât şi cea de lichid şi
să asiguraţi dimensiunile izolaţiei conform celor de mai jos.
Dimensiunea conductei
Diametru
exterior Grosime
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Utilizaţi conducte separate de izolaţie termică pentru conductele
de agent frigorific gaz şi lichid.
Manual de instalare
5
Conducta de gaz
21,6~27,4 N•m
44,1~53,9 N•m
Izolarea conductelor
Diametru
interior Grosime
8-10 mm ≥10 mm
16-20 mm ≥13 mm
1 Conducta de gaz
2 Cablajul dintre unităţi
3 Conducta de lichid
3
4 Izolaţia conductei de
4
lichid
5 Bandă de finisaj
6 Izolaţia conductei de
gaz
Purjarea aerului şi controlul scăpărilor de gaz
Când instalarea tubulaturii este finalizată şi unitatea exterioară este
racordată la unitatea interioară, trebuie să purjaţi aerul şi să verificaţi
dacă nu cumva există scăpări de gaz.
AVERTIZARE
Nu lăsaţi nici o altă substanţă în afara agentului
frigorific specificat (R410A) în circuitul de răcire.
Când survin scăpări de agent frigorific gaz, aerisiţi
încăperea cât mai repede posibil.
Atât R410A cît şi alţi agenţi frigorifici, trebuie recupe-
raţi întotdeauna şi niciodată nu trebuie evacuaţi direct
în mediul înconjurător.
PRECAUŢIE
Utilizaţi o pompă de vid exclusiv pentru R410A. Utilizarea
aceleiaşi pompe de vid pentru agenţi frigorifici diferiţi poate
cauza deteriorarea pompei de vid sau a unităţii.
Dacă la purjarea cu pompa de vid a aerului din conductele de
agent frigorific şi din unitatea interioară se consumă agent
frigorific, încărcaţi o cantitate suplimentară de agent frigorific.
Folosiţi o cheie hexagonală (4 mm) pentru a acţiona tija
ventilului de închidere.
Toate racordurile conductelor de agent frigorific trebuie strânse
cu o cheie dinamometrică la cuplul de strângere specificat. A se
vedea "Racordarea tubulaturii agentului frigorific la unitatea
exterioară" la pagina 4 pentru detalii.
1 4 8
2
3
5
6
7 8 9
1 Racordaţi partea bombată (cea care apasă pe supapă) a
furtunului de încărcare ce vine de la distribuitorul manometrului
la orificiul pentru întreţinerea ventilului de închidere gaz)
2 Deschideţi complet ventilul de joasă presiune (Lo) al distribui-
torului manometrului şi închideţi complet ventilul său de înaltă
presiune (Hi).
Ventilul de înaltă presiune nu necesită acţionare ulterioară.
3 Vidaţi. Verificaţi ca manovacuumetrul să indice –0,1 MPa
(–760 mm Hg).
Timp de funcţionare
Unitate exterioară pentru pompă termică aer la apă
1 Manometru
2 Distribuitorul
manometrului
3 Ventil de joasă
presiune (Lo)
10 4 Ventil de înaltă
presiune (Hi)
5 Furtunuri de
încărcare
6 Pompă de vid
7 Orificiu pentru
întreţinere
8 Clapete de ventil
9 Ventil de închidere
pentru gaz
10 Ventil de închidere
pentru lichid
Lungimea conductei
≤15 m >15 m
≥10 minute ≥15 minute
