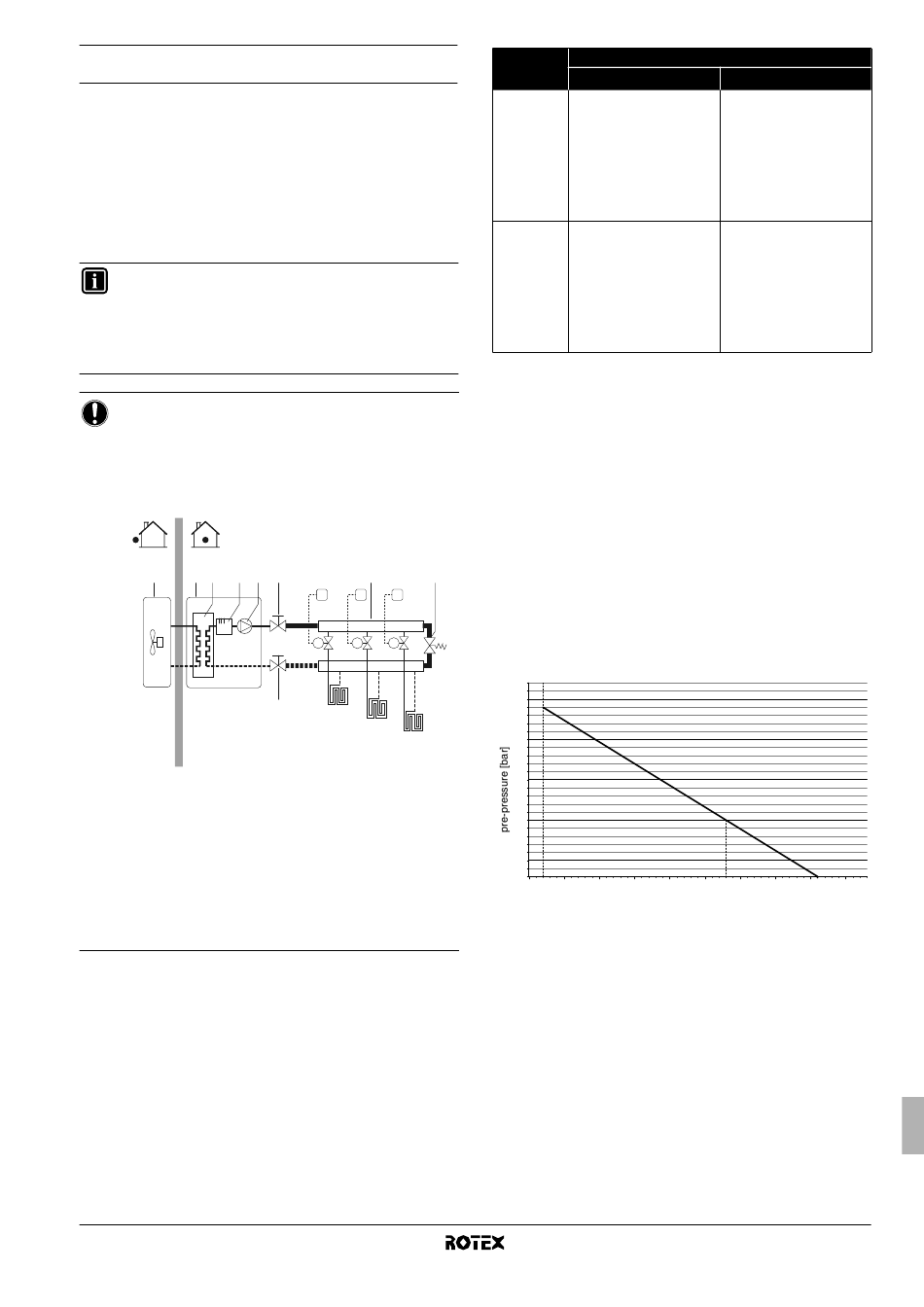

Controlul volumului apei şi al presiunii -preliminare a vasului
de destindere
Unitatea este echipată cu un vas de destindere de 10 litri care are
o presiune preliminară prestabilită de 1 bar.
Pentru a asigura funcţionarea corespunzătoare a unităţii, presiunea
preliminară a vasului de destindere ar putea necesita o reglare, iar
volumul minim şi maxim de apă trebuie controlat.
1 Controlaţi ca volumul total de apă din instalaţie, exclusiv volumul
intern de apă al unităţii interioare să fie de minim 20 l. Consultaţi
"12. Specificaţii tehnice" la pagina 51 pentru a afla volumul
intern de apă al unităţii interioare.
INFORMAŢII
În majoritatea aplicaţiilor acest volum minim de apă va da
un rezultat satisfăcător.
Totuşi, în procesele critice sau în încăperile cu sarcină
termică ridicată, ar putea fi necesar un volum suplimentar
de apă.
NOTIFICARE
Când recircularea din fiecare buclă de încălzire a spaţiului
este controlată de ventile comandate de la distanţă, este
important ca acest volum minim de apă să fie menţinut
chiar dacă toate ventilele sunt închise.
Exemplu
1 2 3 4
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbător de căldură
4 Încălzitor de rezervă
5 Pompă
6 Ventil de închidere
7 Colector (procurare la faţa locului)
8 Ventil de ocolire (procurare la faţa locului)
FHL1...3 Buclă de încălzire a podelei
T1...3 Termostat de încăpere individual (opţional)
M1...3 Ventil individual cu servomotor pentru controlul
buclei de încălzire a podelei (procurare la faţa
locului)
2 Cu ajutorul tabelului de mai jos, determinaţi dacă presiunea
preliminară a vasului de destindere necesită reglare.
3 Cu ajutorul tabelului şi instrucţiunilor de mai jos, determinaţi
dacă volumul total al apei din instalaţie este mai mic decât
volumul maxim admisibil de apă.
RKHBH/X016BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62576-3 – 10.2010
5 6 7
T1 T2 T3
M1 M2 M3
6
FHL1
FHL2
FHL3
Diferenţa
de înălţime
(a)
a instalaţiei
Nu este necesară reglarea
≤
7 m
presiunii preliminare.
Acţiuni necesare:
• presiunea preliminară
trebuie mărită, calculaţi în
conformitate cu "Calcularea
presiunii preliminare
>7 m
a vasului de destindere"
• verificaţi dacă volumul de
apă este mai mic decât
volumul maxim admisibil
(utilizaţi graficul de mai jos)
(a) Diferenţa de înălţime a instalaţiei: diferenţa de înălţime (m) între punctul cel mai
înalt al circuitului de apă şi unitatea interioară. Dacă unitatea interioară este
plasată în punctul cel mai înalt al instalaţiei, înălţimea instalaţiei este considerată
egală cu 0 m.
Calcularea presiunii preliminare a vasului de destindere
Presiunea preliminară (Pg) de stabilit depinde de diferenţa maximă
de înălţime a instalaţiei (H) şi este calculată după cum urmează:
Pg=(H/10+0,3) bar
Verificarea volumului maxim admisibil de apă
Pentru a determina volumul maxim admisibil de apă din întregul
circuit, procedaţi după cum urmează:
1 Determinaţi pentru presiunea preliminară calculată (Pg) volumul
8
maxim corespunzător utilizând graficul de mai jos.
2 Controlaţi ca volumul total de apă din întregul circuit de apă să
fie mai mic decât această valoare.
Dacă nu este aşa, vasul de destindere din interiorul unităţii interioare
este prea mic pentru instalaţie.
2.5
2
1.5
1
0.5
0.3
0 50 100
2 0
pre-pressure
maximum water volume
Exemplul 1
Unitatea interioară este instalată la 5 m sub cel mai înalt punct al
circuitului de apă. Volumul total de apă în circuitul de apă este de 100 l.
În acest exemplu nu este necesară nicio acţiune sau ajustare.
Volumul de apă
≤
280 l >280 l
Acţiuni necesare:
• presiunea preliminară
trebuie scăzută, calculaţi în
conformitate cu "Calcularea
presiunii preliminare
a vasului de destindere"
• verificaţi dacă volumul de
apă este mai mic decât
volumul maxim admisibil
(utilizaţi graficul de mai jos)
Vasul de destindere al unităţii
este prea mic pentru
instalaţie.
150 200 250 300 350
maximum water volume [l]
= presiunea preliminară
= volumul maxim de apă
