Conexiunea cablului termostatului

Conexiunea cablului termostatului depinde de aplicaţie.
A se vedea de asemenea "Exemple tipice de aplicaţii" la pagina 3 şi
"Configurarea instalării termostatului de încăpere" la pagina 16
pentru informaţii suplimentare şi opţiuni de configurare privind
funcţionarea pompei în combinaţie cu un termostat de încăpere.
Cerinţele termostatului
Reţeaua electrică: 230 V AC sau alimentat de la baterie
Tensiune de contact: 230 V.
Procedeu

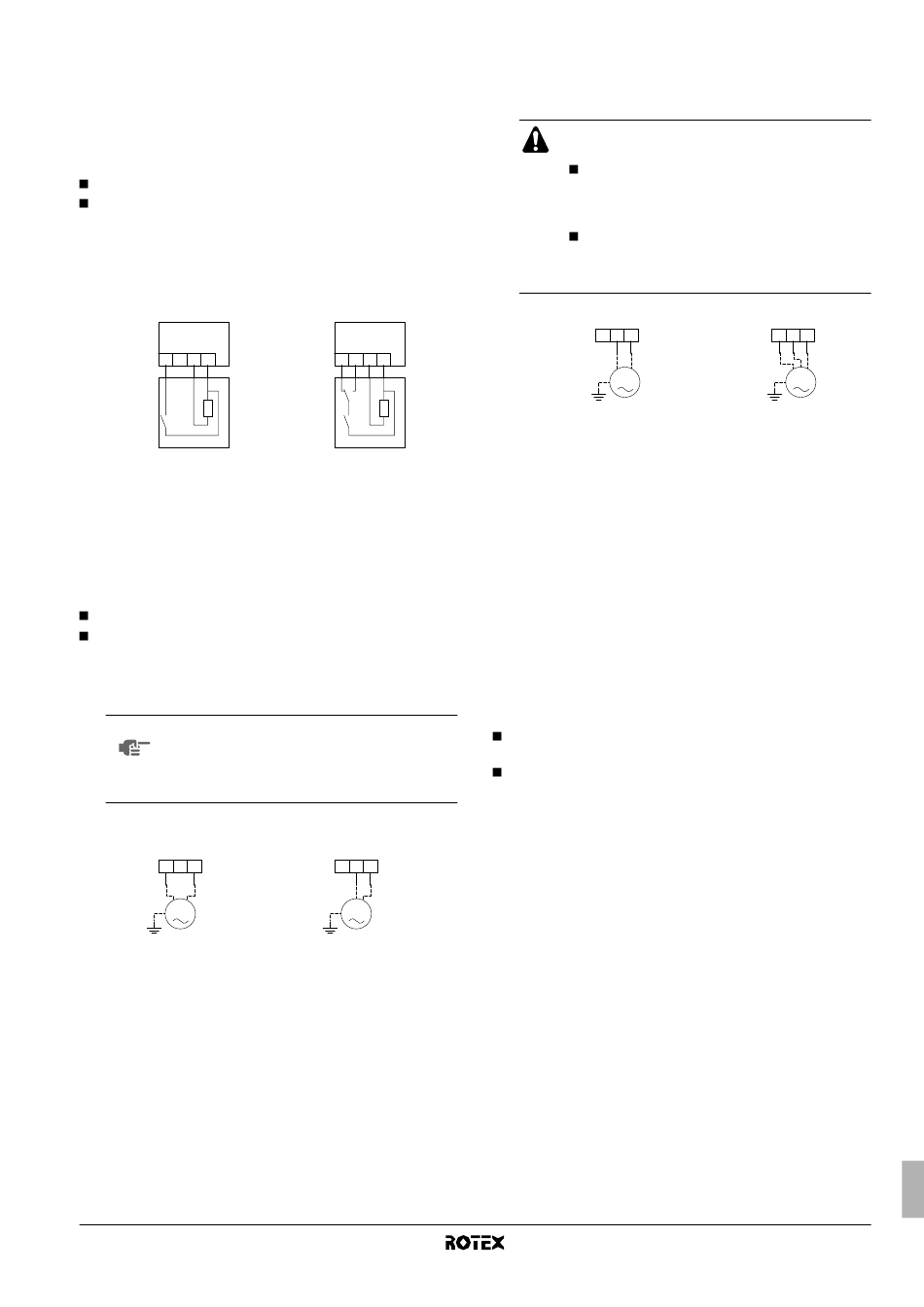

1 Conectaţi cablul termostatului la bornele corespunzătoare aşa
cum este prezentat pe schema de conexiuni.
Termostat numai
pentru încălzire
X2M
H C L N
1 2 3 4
th
2 Fixaţi cablul pe soclurile de fixare pentru a evita tensionarea.
3 Fixaţi comutatorul basculant SS2-3 de pe placa cu circuite
imprimate pe ON (cuplat). A se vedea "Configurarea instalării
termostatului de încăpere" la pagina 16 pentru informaţii
suplimentare.

Conexiunea cablurilor de control ale ventilelor

Cerinţele ventilelor
Reţeaua electrică: 230 V AC
Curent maxim de regim: 100 mA
Cablarea ventilului cu 2 căi
1 Utilizând cablul adecvat, conectaţi cablul de control al ventilului
la borna X2M aşa cum este prezentat în schema de conexiuni.
NOTĂ Cablajul este diferit pentru un ventil NC (normal
închis) şi un ventil NO (normal deschis). Aveţi
grijă să faceţi conexiunile la bornele cu numerele
corecte aşa cum este detaliat în schema de
conexiuni şi în ilustraţiile de mai jos.
Ventil cu 2 căi normal închis
(NC)
X2M 5 6 7
M
NC
2 Fixaţi cablul(cablurile) pe soclurile de fixare pentru a evita
tensionarea.
RKHBH/X008AA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50203-1A
Termostat pentru
încălzire răcire
X2M
H C L N
1 2 3 4
H C
th
Ventil cu 2 căi normal deschis
(NO)
X2M 5 6 7
M
NO
Cablarea ventilului cu 3 căi
1 Utilizând cablul corespunzător, conectaţi cablul de control al
ventilului la bornele corespunzătoare aşa cum este prezentat în
schema de conexiuni.
Pot fi racordate două tipuri de ventile cu 3 căi.
Cablajul este diferit pentru fiecare tip:
Ventil cu 3 căi tip "revenire cu arc 2 fire"
Ventilul cu 3 căi trebuie instalat astfel încât atunci
când ventilul cu 3 este inactiv (nu este activat),
este selectat circuitul de încălzire a spaţiului.
Ventil cu 3 căi tip "SPST 3 fire"
Ventilul cu 3 căi trebuie instalat astfel încât atunci
când bornele 9 şi 10 sunt puse sub tensiune,
este selectat circuitul de încălzire menajeră.
Ventil "revenire cu arc 2 fire"
X2M 8 9 10
M
2 Fixaţi cablul (cablurile) pe soclurile de fixare pentru a evita
tensionarea.
Conexiunea la o reţea de alimentare cu tarife diferenţiate
Companiile furnizoare de electricitate din toată lumea se străduiesc
să asigure servicii electrice fiabile la preţuri competitive şi sunt
adesea autorizate să factureze clienţilor tarife diferenţiate. De
exemplu tarife la numărul de ore de utilizare, tarife sezoniere,
Wärmepumpentarif în Germania şi Austria, ...
Acest echipament permite conectarea la astfel de sisteme de
alimentare cu tarife diferenţiate.
Consultaţi compania furnizoare de electricitate de la locul instalării
acestui echipament pentru a afla dacă este recomandabilă
conectarea echipamentului la unul din sistemele de alimentare cu
tarife diferenţiate disponibile, dacă există.
Când echipamentul este conectat la o astfel de reţea de alimentare
cu tarife diferenţiate, compania furnizoare de electricitate are
posibilitatea:
să întrerupă alimentarea cu curent a echipamentului pentru
anumite perioade de timp;
să pretindă ca echipamentul să consume doar o cantitate
limitată de electricitate în timpul unor anumite perioade de timp.
Unitatea interioară este concepută să recepţioneze un semnal de
intrare prin care unitatea este comutată în mod de oprire forţată. La
acel moment, compresorul unităţii exterioare nu va funcţiona.
Ventil "SPST 3 fire"
X2M 8 9 10
M
