7.4.

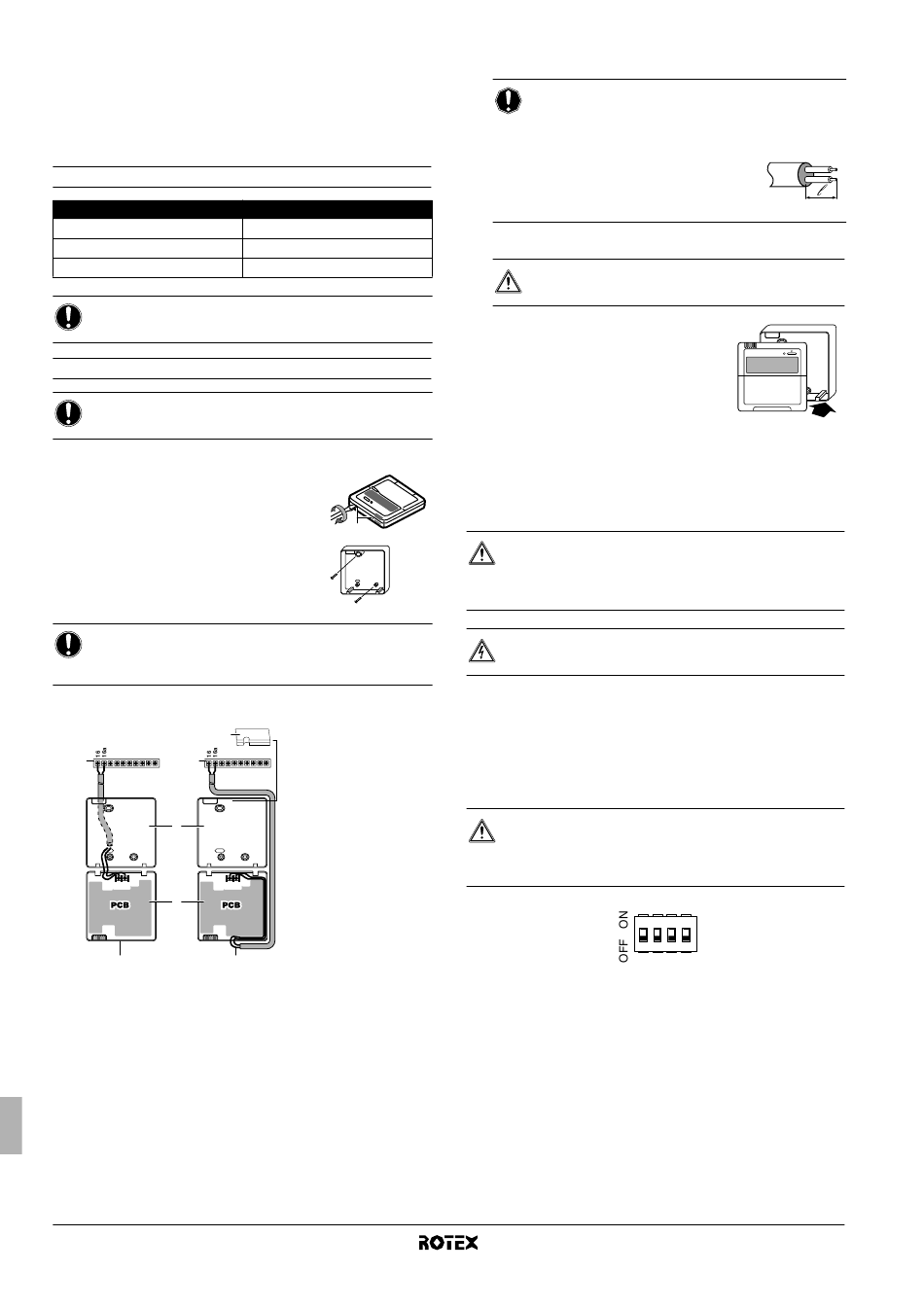

Reamplasarea regulatorului digital

Regulatorul digital este amplasat din fabrică pe unitatea interioară.
(Vezi "5.2. Componente principale" la pagina 10 pentru poziţia
efectivă). Dacă e necesar, regulatorul digital poate fi reamplasat.
Reţineţi că numai 1 regulator digital poate fi conectat la unitatea
interioară.
Specificaţii de cablaj
Specificaţii de cablu
Tip
Secţiune
Lungime maximă
NOTIFICARE
Cablajul pentru conexiune nu este inclus.

Montarea

NOTIFICARE
Regulatorul digital trebuie să fie montat în interior.
1 Scoateţi piesa frontală a regulatorului digital.
Introduceţi vârful unei şurubelniţe plate
în fantele (1) din partea
a regulatorului digital şi scoateţi piesa
frontală a regulatorului digital.
2 Fixaţi regulatorul digital pe o suprafaţă
plată.
NOTIFICARE
Aveţi grijă să nu deformaţi partea inferioară a regulatorului
digital prin strângerea exagerată a şuruburilor de montare.
3 Cablaţi unitatea.
6
1 1
2
P2 P1 P2
3
4
1 Unitate
2 Partea posterioară a regulatorului digital
3 Partea frontală a regulatorului digital
4 Cablat din spate
5 Cablat de sus
6 Decupaţi partea de trecere a cablajului cu un cleşte etc.
Manual de instalare
23
Valoare
2 fire
2
0,75-1,25 mm
500 m
posterioară
1
P1
5
Conectaţi bornele de sus de pe partea frontală a regulatorului
digital şi bornele din interiorul unităţii (P1 la 16, P2 la 16a).
NOTIFICARE
■
Când cablaţi, pozaţi cablurile la distanţă de
cablajul alimentării de la reţea pentru a evita
zgomotul electric (zgomotul extern).
■
Îndepărtaţi învelişul de ecranare
al părţii care trebuie să treacă prin
interiorul carcasei regulatorului
digital ( l ).
4 Fixaţi la loc partea superioară a regulatorului digital.
ATENŢIE
Aveţi grijă ca în timpul fixării să nu deterioraţi cablul.
Începeţi instalarea de la clemele de
la fund.
8. Punerea în funcţiune şi configurarea
Unitatea interioară trebuie configurată de instalator pentru a se potrivi
mediului în care se află instalaţia (climatul din exterior etc.) şi
competenţei utilizatorului.
ATENŢIE
Este important ca toate informaţiile din acest capitol să fie
citite în ordine de către instalator şi ca sistemul să fie
configurat conform aplicaţiei.
PERICOL: PERICOL DE ELECTROCUTARE
Vezi "2. Măsuri de siguranţă generale" la pagina 2.
8.1.

Prezentarea reglajelor comutatorului basculant

Comutatorul basculant SS2 este plasat pe placa cu circuite
imprimate a cutiei de distribuţie (vezi "5.3. Componentele principale
ale cutiei de distribuţie" la pagina 11) şi permite configurarea instalării
rezervorului de apă menajeră, conexiunii termostatului de încăpere şi
funcţionării pompei.
AVERTIZARE
Decuplaţi alimentarea de la reţea înainte de a deschide
panoul de service al cutiei de distribuţie şi de a face orice
schimbări la reglajele comutatorului basculant.
1
Unitate interioară pentru sistem de pompă termică aer la apă
1
2 3 4
RKHBH/X016BB
4PW62576-3 – 10.2010
