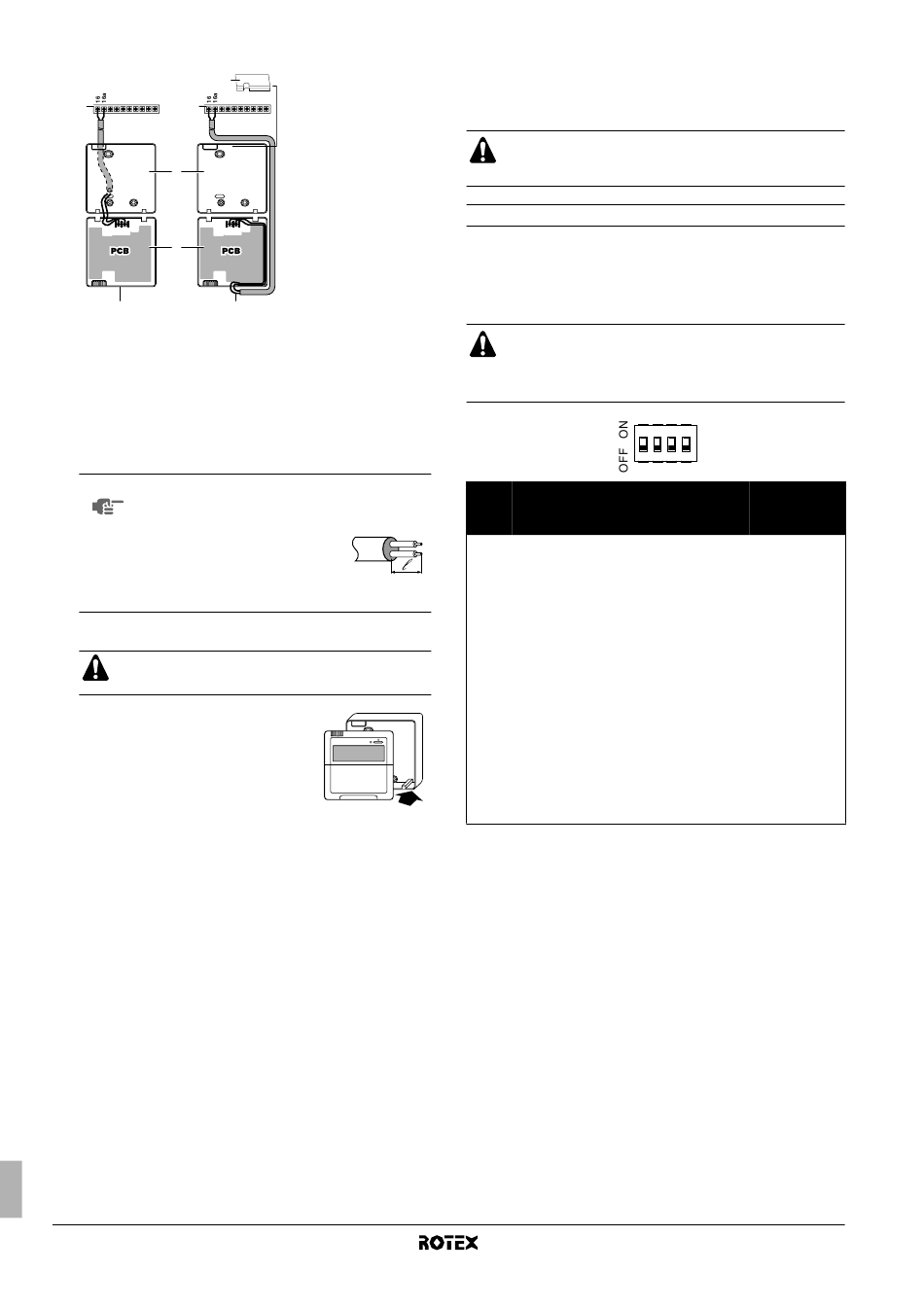

3 Cablaţi unitatea.
6
1
1
2
P2 P1 P2
3
4
1 Unitate
2 Partea posterioară a regulatorului digital
3 Partea frontală a regulatorului digital
4 Cablat din spate
5 Cablat de sus
6 Decupaţi partea de trecere a cablajului cu un cleşte, etc.
Conectaţi bornele de sus de pe partea frontală a regulatorului
digital şi bornele din interiorul unităţii (P1 la 16, P2 la 16a).
■
NOTĂ Când cablaţi, pozaţi cablurile la distanţă de
cablajul alimentării de la reţea pentru a evita
zgomotul electric (zgomotul extern).
■
Îndepărtaţi
ecranare al părţii care tre-
buie să treacă prin interiorul
carcasei
digital ( l ).
4 Fixaţi la loc partea superioară a regulatorului digital.
PRECAUŢIE
Aveţi grijă ca în timpul fixării să nu deterioraţi cablul.
Începeţi instalarea de la clemele de la
fund.
Manual de instalare
21
P1
5
învelişul de
regulatorului
1
Punerea în funcţiune şi configurarea
Unitatea interioară trebuie configurată de instalator pentru a se potrivi
mediului în care se află instalaţia (climatul din exterior, etc.) şi
competenţei utilizatorului.
Este important ca toate informaţiile din acest capitol să fie
citite detaliat de instalator şi ca sistemul să fie configurat
conform aplicaţiei.

Prezentarea reglajelor comutatorului basculant

Comutatorul basculant SS2 este plasat pe placa cu circuite impri-
mate a cutiei de distribuţie (a se vedea "Componentele principale ale
cutiei de distribuţie" la pagina 11) şi permite configurarea instalării
rezervorului de apă menajeră, conexiunii termostatului de încăpere şi
funcţionării pompei.
AVERTIZARE
Decuplaţi alimentarea de la reţea înainte de a deschide
panoul de service al cutiei de distribuţie şi de a face orice
schimbări la reglajele comutatorului basculant.
1
Comu-
tator
DIP
SS2 Descriere
1 Nu este cazul pentru
instalator
2 Instalaţia rezervorului de
apă menajeră caldă
(vezi "Configurarea
instalaţiei rezervorului de
apă menajeră caldă" la
pagina 23)
3 Conectarea termostatului
de încăpere
(vezi "Configurarea
instalării termostatului de
încăpere" la pagina 22)
(a)
4 Acest reglaj decide
modul de exploatare a
pompei termice când
există o cerere simultană
pentru mai multă
încălzire/răcire a spaţiului
şi încălzire a apei
menajere.
(a) Aplicabil numai în cazul comutatorului DIP 2 = ON
(b) Modul de încălzire/răcire sau de încălzire a apei menajere poate fi restrâns de
temporizatorul de program şi/sau reglajele locale (4, 5, 8).
Unitate interioară pentru sistem de pompă termică aer la apă
2 3 4
ON OFF
— (Prestabilit)
Instalat Nu este instalat
(prestabilit)
Termostat de Termostat de
încăpere încăpere
conectat neconectat
(prestabilit)
Prioritate de Prioritate pentru
încălzire/răcire partea cu
cererea cea mai
(b)
mare
