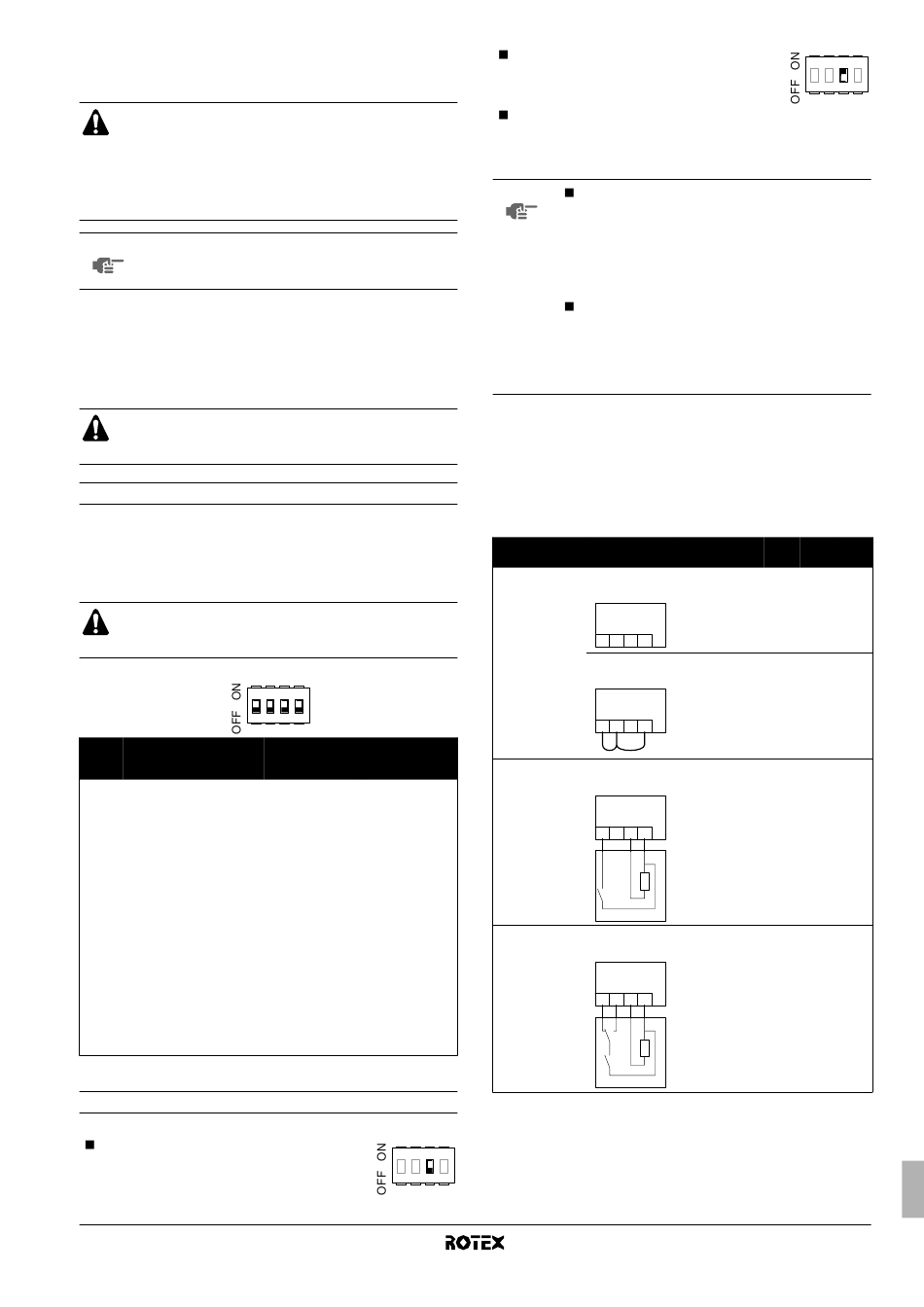

Punerea În Funcţiune Şi Configurarea; Prezentarea Reglajelor Comutatorului Basculant; Configurarea Instalării Termostatului De Încăpere - Rotex RKHBH008AA Manuel D'installation

Tip 3
Reţeaua de alimentare cu tarife diferenţiate este cu întreruperea
imediată a alimentării cu curent.
La conectarea echipamentului la o reţea de alimentare cu
tarife diferenţiate, schimbaţi reglajele locale [D-01] şi atât
[D-01] cât şi [D-00] dacă reţeaua de alimentare cu tarife
diferenţiate este fără întreruperea alimentării (precum cea
reprezentată mai sus ca tipul 1). Consultaţi "[D] Reţeaua
de alimentare cu tarife diferenţiate" la pagina 23 al
capitolului "Reglaje locale".
NOTĂ Dacă reţeaua de alimentare cu tarife diferenţiate este
fără întreruperea alimentării, unitatea va fi forţată să se
oprească. Controlul pompei solare rămâne posibil.
Punerea în funcţiune şi configurarea
Unitatea interioară trebuie configurată de instalator pentru a se potrivi
mediului în care se află instalaţia (climatul din exterior, etc.) şi
competenţei utilizatorului.
Este important ca toate informaţiile din acest capitol să fie
citite detaliat de instalator şi ca sistemul să fie configurat
conform aplicaţiei.

Prezentarea reglajelor comutatorului basculant

Comutatorul basculant SS2 este plasat pe placa cu circuite impri-
mate a cutiei de distribuţie (a se vedea "Componentele principale ale
cutiei de distribuţie" la pagina 7) şi permite configurarea instalării
rezervorului de apă menajeră caldă, conexiunii termostatului de
încăpere şi funcţionării pompei.
Decuplaţi alimentarea de la reţea înainte de a deschide
panoul de service al cutiei de distribuţie şi de a face orice
schimbări la reglajele comutatorului basculant.
1
Comutator
basculant
SS2 Descriere
1 Nu este cazul pentru
instalator
2 Instalarea rezervorului de
apă menajeră caldă
(A se vedea "Configurarea
instalării rezervorului de
apă menajeră caldă" la
pagina 17)
3 Conectarea termostatului
de încăpere
(A se vedea "Configurarea
instalării termostatului de
încăpere" la pagina 16)
(a)
4 Această configurare
decide modul de
exploatare când există o
cerere simultană pentru
mai multă încălzire/răcire
a spaţiului şi încălzire a
apei menajere.
(a) aplicabil numai în cazul comutatorului basculant 2 = ON (cuplat)
Configurarea instalării termostatului de încăpere
Când la unitatea interioară nu este conectat
un termostat de încăpere, întrerupătorul cu
pârghie SS2-3 trebuie
(decuplat).
RKHBH/X008AA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50203-1A
2 3 4
ON OFF
— (Prestabilit)
Instalat Nu este instalat
(prestabilit)
Termostat de Termostat de
încăpere încăpere
conectat neconectat
(prestabilit)
Prioritate Nr. prioritate
încălzire/răcire (prestabilit)
1 2 3 4
fixat pe OFF
Când la unitatea interioară este conectat un
termostat de încăpere, întrerupătorul cu
pârghie SS2-3 trebuie fixat pe ON (cuplat).
Pe termostatul de încăpere, stabiliţi histereza adecvat pentru
a preveni cuplarea şi decuplarea repetată a pompei (respectiv
vibraţia), care afectează durata de viaţă a pompei.
NOTĂ Când la unitatea interioară este conectat un
termostat de încăpere, temporizatoarele de
program pentru încălzire şi răcire nu sunt
niciodată disponibile. Alte temporizatoare de
program nu sunt afectate. Pentru informaţii
suplimentare
program, consultaţi manualul de exploatare.
Când la unitatea interioară este conectat un
termostat de încăpere, şi este apăsat butonul =
sau y, indicatorul controlului centralizat e va
clipi pentru a arăta că termostatul de încăpere are
prioritate şi porneşte/opreşte funcţionarea şi
comută modul de funcţionare.
Următorul tabel rezumă configuraţia necesară şi cablajul termo-
statului la regleta de conexiuni din cutia de distribuţie. Funcţionarea
pompei este specificată în coloana a treia. Ultimele trei coloane
indică dacă următoarele funcţionalităţi sunt disponibile pe interfaţa
utilizatorului (UI) sau sunt controlate de termostat (T):
• încălzirea spaţiului sau cuplare/decuplare răcire (y)
• comutarea încălzire/răcire (=)
• temporizatoare de program pentru încălzire şi răcire (pr)
Termostat Configurare
Fără termostat • SS2-3 = OFF
• cablaj: (fără)
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• cablaj:
X2M
H C L N
1 2 3 4
Termostat numai • SS2-3 = ON
• cablaj:
pentru încălzire
X2M
H C L N
1 2 3 4
th
Termostat cu • SS2-3 = ON
• cablaj:
comutator de
încălzire/răcire
X2M
H C L N
1 2 3 4
H C
th
th =
C =
H =
L, N =
(a) Pompa se va opri când încălzirea/răcirea spaţiului este decuplată sau când apa
ajunge la temperatura dorită aşa cum s-a fixat pe interfaţa utilizatorului. Cu
încălzirea/răcirea spaţiului cuplată, pompa va funcţiona apoi la fiecare 5 minute
timp de 3 minute pentru a controla temperatură apei.
1 2 3 4
privind temporizatoarele de
Funcţionarea
y y y y = = = = p p p p r r r r
pompei
determinat de UI UI UI
temperatura
(a)
apei la ieşire
cuplată când UI UI UI
încălzirea sau
răcirea
spaţiului este
y
cuplată ( )
cuplată când T — —
încălzirea este
cerută de
termostatul de
încăpere
cuplată când T T —
încălzirea sau
răcirea este
cerută de
termostatul de
încăpere
Contact termostat
Contact răcire
Contact încălzire
230 V AC
Manual de instalare
16
