Instalarea unităţii interioare

Alegerea unui loc de instalare

Unitatea va fi montată pe perete într-un amplasament în interior care
îndeplineşte următoarele cerinţe:
■
Amplasamentul instalării să fie ferit de îngheţ.
■
Spaţiul din jurul unităţii este adecvat pentru deservire. (A se
vedea figura 2).
■
Spaţiul din jurul unităţii este suficient pentru a permite circulaţia
aerului.
■
Este prevăzută o evacuare a condensului (numai pentru
modelele RKHBX cu setul tăvii de evacuare EKHBDP) şi o
supapă de siguranţă pentru presiune.
■
Suprafaţa de instalare este un perete plat şi vertical
neinflamabil, capabil să suporte greutatea de exploatare a
unităţii (a se vedea "Specificaţii tehnice" la pagina 41).
■
Nu există pericol de incendiu datorită scăpărilor de gaz
inflamabil.
■
Au fost luate în considerare toate lungimile de tubulatură şi
distanţele.
Cerinţă
Lungimea maximă admisibilă a tubulaturii de agent
frigorific între unitatea exterioară şi unitatea interioară
Lungimea minimă necesară a tubulaturii de agent
frigorific între unitatea exterioară şi unitatea interioară
Diferenţa de înălţime maximă admisibilă între
unitatea exterioară şi unitatea interioară
Distanţa maximă admisibilă între ventilul cu 3 căi şi
unitatea interioară (numai pentru instalaţii cu rezervor
de apă menajeră caldă).
Distanţa maximă admisibilă între rezervorul de apă
menajeră caldă şi unitatea interioară (numai pentru
instalaţii cu unitate interioară). Cablul termistorului
furnizat cu rezervorul de apă menajeră caldă are
lungimea de 12 m.
■
În timpul funcţionării normale unitatea hydrobox va genera un
sunet ce poate fi perceput ca zgomot. Sursa sunetului poate fi
funcţionarea pompei de apă, şi/sau activarea contactorului. Prin
urmare este recomandabil ca unitatea hydrobox să fie instalată
pe un perete solid şi nu în, sau în apropierea unui mediu sensibil
la zgomote (de ex. dormitor).
■
Nu instalaţi unitatea în locuri cu umiditate avansată (de ex. în
baie).
■
Selectaţi diametrul tubulaturii în raport cu debitul cerut de apă şi
presiunea statică externă disponibilă a pompei.
■
Echipamentul nu este destinat utilizării într-o atmosferă potenţial
explozivă.
■
Nu instalaţi unitatea în locuri utilizate frecvent ca loc de muncă.
În cazul lucrărilor de construcţie (de ex. lucrări de polizare) unde
se formează mult praf, unitatea trebuie acoperită.
■
Aveţi grijă ca în cazul unei scurgeri, apa să nu poată cauza nici
o stricăciune spaţiului de instalare şi zonei din jur.
■
Nu puneţi nici un obiect sau echipament pe unitate.
■
Asiguraţi-vă că s-au luat suficiente măsuri de precauţie în
conformitate cu reglementările locale şi naţionale relevante în
cazul scăpărilor de agent frigorific.
PRECAUŢIE
Dacă instalaţia este echipată cu un rezervor de apă
menajeră caldă (opţional), vă rugăm să consultaţi
manualul de instalare al rezervorului de apă menajeră
caldă.
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A
Dimensiuni şi spaţiu pentru deservire
Unitate de măsură: mm
Dimensiunile unităţii, vezi figura 2
1 Furtun de evacuare
flexibil
2 Racordul evacuării apei
3 Racordul admisiei apei
4 Racordul agentului
frigorific lichid
Spaţiul necesar pentru întreţinere, vezi figura 2
Inspectarea, manipularea şi dezambalarea unităţii
■
Unitatea interioară este ambalată într-o cutie de carton, fixată cu
benzi de un palet din lemn.
■
La livrare, unitatea trebuie controlată şi orice deteriorare trebuie
raportată imediat serviciului de reclamaţii al transportatorului.
■
Verificaţi dacă sunt incluse toate accesoriile unităţii interioare
(vezi "Accesorii" la pagina 2).
■
Aduceţi unitatea cât mai aproape de locul final de instalare în
Valoare
ambalajul original pentru a preveni deteriorarea în timpul
30 m
transportului.
■

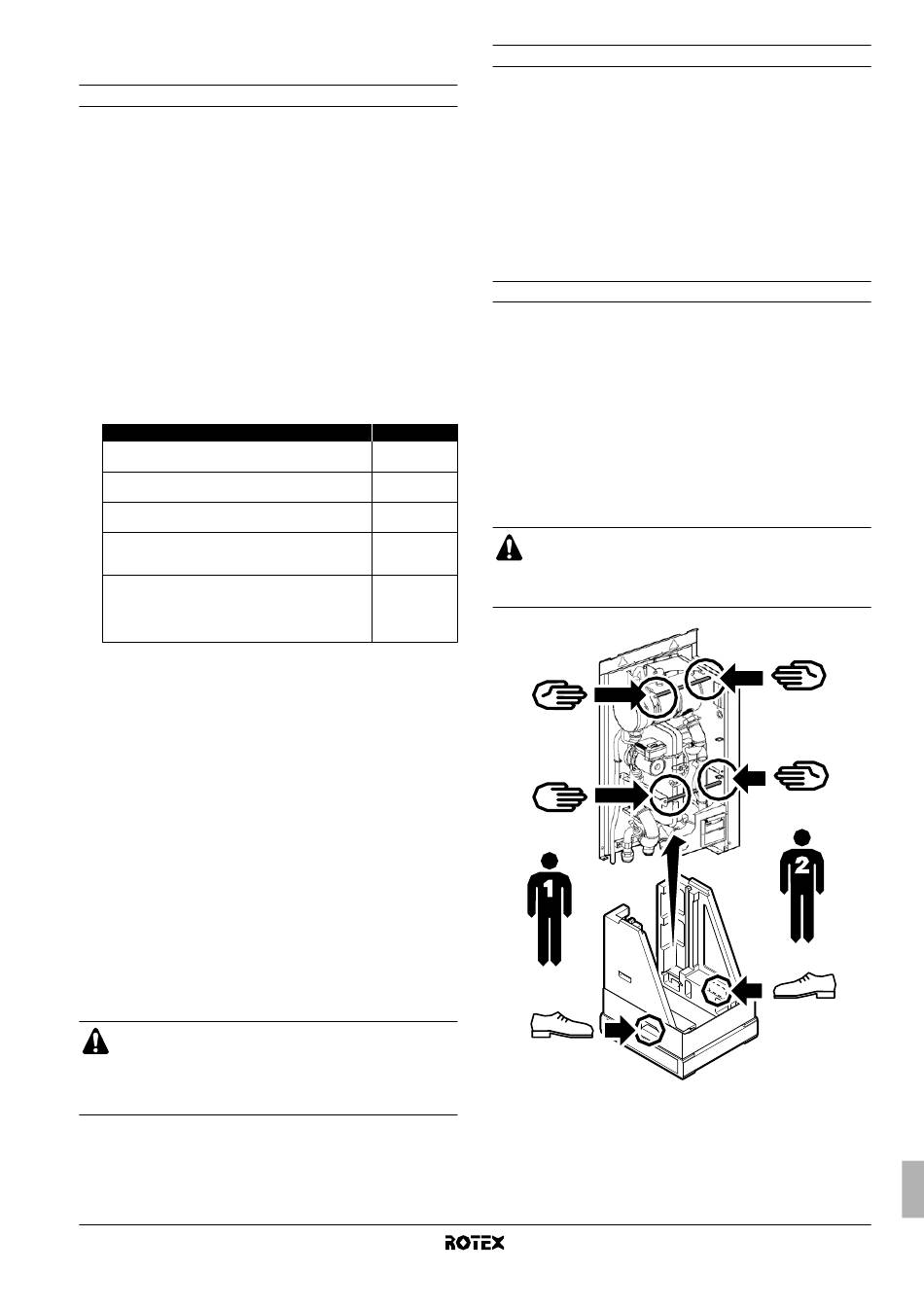

Unitatea interioară cântăreşte aproximativ 46 kg şi trebuie
3 m
ridicată de două persoane cu ajutorul celor două bare prevăzute
pentru ridicare.
20 m
PRECAUŢIE
3 m
Nu apucaţi cutia de distribuţie sau tubulatura pentru a
ridica unitatea! Sunt prevăzute două bare de ridicare
pentru a ridica unitatea.
10 m
5 Racordul agentului
frigorific gaz
FBSP Conductă britanică
standard cu filet interior
MBSP Conductă britanică
standard cu filet exterior
