Instalarea unităţii interioare

Alegerea unui loc de instalare

Unitatea va fi montată pe perete într-un amplasament în interior care
îndeplineşte următoarele cerinţe:
Amplasamentul instalării să fie ferit de îngheţ.
Spaţiul din jurul unităţii este adecvat pentru deservire. (A se
vedea figura 2).
Spaţiul din jurul unităţii este suficient pentru a permite circulaţia
aerului.
Este prevăzută o evacuare a condensului (numai pentru
modelele RKHBX cu setul tăvii de evacuare EKHBDP) şi o
supapă de siguranţă pentru presiune.
Suprafaţa de instalare este un perete plat şi vertical neinflama-
bil, capabil să suporte greutatea de exploatare a unităţii (a se
vedea "Specificaţii tehnice" la pagina 30).
Nu există pericol de incendiu datorită scăpărilor de gaz
inflamabil.
Au fost luate în considerare toate lungimile de tubulatură şi
distanţele.
Cerinţă
Lungimea maximă admisibilă a tubulaturii de agent
frigorific între unitatea exterioară şi unitatea interioară
Lungimea minimă necesară a tubulaturii de agent
frigorific între unitatea exterioară şi unitatea interioară
Diferenţa de înălţime maximă admisibilă între unitatea
exterioară şi unitatea interioară
Distanţa maximă admisibilă între ventilul cu 3 căi şi
unitatea interioară (numai pentru instalaţii cu rezervor
de apă menajeră caldă).
Distanţa maximă admisibilă între rezervorul de apă
menajeră caldă şi unitatea interioară (numai pentru
instalaţii cu rezervor de apă menajeră caldă). Cablul
termistorului furnizat cu rezervorul de apă menajeră
caldă are lungimea de 12 m.
Echipamentul nu este destinat pentru utilizare într-o atmosferă
potenţial explozivă.
NOTĂ Dacă instalaţia este echipată cu un rezervor de apă
menajeră caldă (opţional), consultaţi manualul de
instalare a rezervorului de apă menajeră caldă.
Dimensiuni şi spaţiu pentru întreţinere
Unitate de măsură: mm
Dimensiunile suportului de perete
10
163
Dimensiunile unităţii, a se vedea figura 3
1 Furtun de evacuare flexibil
2 Racordul evacuării apei
3 Racordul admisiei apei
4 Racordul agentului frigorific lichid
5 Racordul agentului frigorific gaz
Spaţiu necesar pentru întreţinere, a se vedea figura 2.
RKHBH/X008AA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50203-1A
Valoare
30 m
3 m
20 m
3 m
10 m
10 10
163

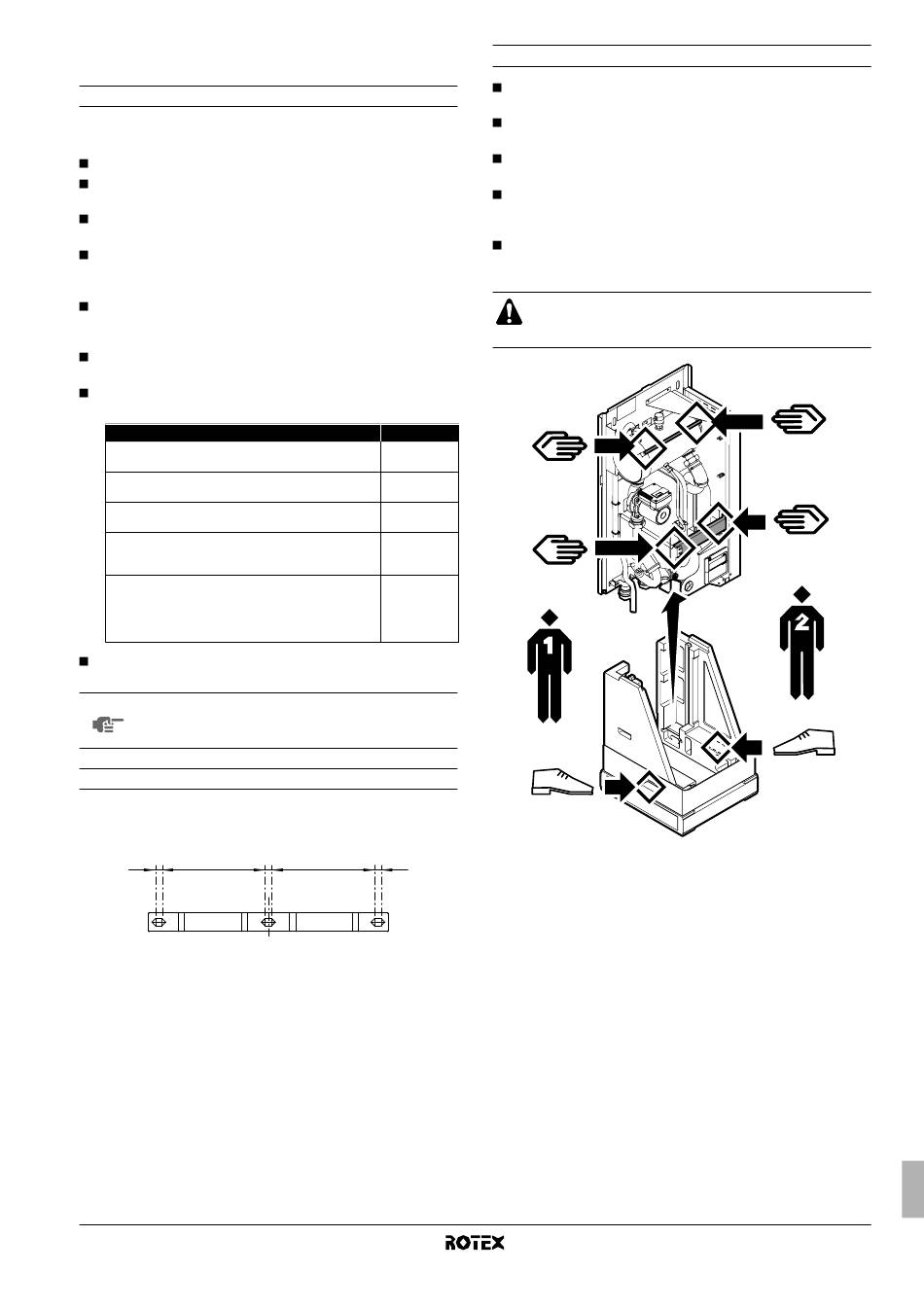

Inspectarea, manipularea şi dezambalarea unităţii
Unitatea interioară este ambalată într-o cutie de carton, fixată cu
benzi de un palet din lemn.
La livrare, unitatea trebuie controlată şi orice deteriorare trebuie
raportată imediat serviciului de reclamaţii al transportatorului.
Verificaţi dacă sunt incluse toate accesoriile unităţii interioare (a
se vedea "Accesorii" la pagina 2).
Aduceţi unitatea cât mai aproape de locul final de instalare în
ambalajul original pentru a preveni deteriorarea în timpul
transportului.
Unitatea interioară cântăreşte aproximativ 50 kg şi trebuie
ridicată de două persoane cu ajutorul celor două bare prevăzute
pentru ridicare.
Nu apucaţi cutia de distribuţie sau tubulatura pentru a
ridica unitatea! Sunt prevăzute două bare de ridicare
pentru a ridica unitatea.
Manual de instalare
8
