Instalarea rezervorului de apă menajeră
caldă RKHWE
Întregul sistem Rotex (unitate interioară şi unitate
exterioară) este conceput pentru a funcţiona în
combinaţie cu un rezervor de apă menajeră caldă
Rotex. În cazul în care se utilizează un alt rezervor în
combinaţie cu unitatea interioară Rotex, Rotex nu
poate garanta nici buna funcţionare, nici fiabilitatea
sistemului. Din aceste motive, Rotex nu poate emite
garanţii pentru un sistem într-un astfel de caz.
Echipamentul nu este destinat pentru utilizare într-o
atmosferă potenţial explozivă.
Calitatea apei menajere calde trebuie se conformeze
directivei EN 98/83 CE.
Pe racordul de apă rece al rezervorului de apă
menajeră caldă trebuie instalat un dispozitiv de
evacuare.
Din motive de siguranţă, este interzisă adăugarea de
etilenglicol în
etilenglicolului ar putea cauza contaminarea apei
menajere dacă în serpentina schimbătorului de
căldură se produce o scăpare.
Este important ca volumul de stocare al rezervorului
de apă menajeră caldă să acopere fluctuaţiile zilnice
normale ale consumului de apa caldă menajeră, fără
scăderea temperaturii la ieşire a apei în timpul
utilizării.
Aveţi grijă ca în cazul unei scurgeri, apa să nu poată
cauza nici o stricăciune spaţiului de instalare şi zonei
din jur.
Anodul va fi inspectat cel puţin o dată la 2 ani şi, dacă
e necesar, va fi înlocuit.
Trebuie să instalat un dispozitiv de siguranţă de max.
10 bar pe rezervorul de apă menajeră caldă.
În caz de consum limitat de apă menajeră caldă, de exemplu în case
de vacanţă sau în case care rămân neocupate ocazional, instalaţia
rezervorului de apă menajeră caldă trebuie dotată cu o pompă în
derivaţie.
Pompa în derivaţie poate fi controlată în timp,
pompa în derivaţie trebuie să funcţioneze pentru a recircula
întregul volum al rezervorului de apă menajeră caldă de 1,5 ori
pe oră,
şi pompa în derivaţie trebuie să funcţioneze, sau să fie
programată să funcţioneze cel puţin 2 ore neîntrerupte pe zi.
2 3
1 4
În cazul unei tubulaturi de legătură foarte lungi între rezervorul de
apă menajeră caldă şi punctul de utilizare a apei calde (duş, baie,
etc.) poate dura mai mult timp până ce apa caldă din rezervorul de
apă menajeră caldă ajunge la punctul de utilizare.
Manual de instalare
2
circuitul de apă. Adăugarea
1 Racord de apă rece
2 Racord de apă caldă
3 Pompă în derivaţie
(procurare la faţa locului)
4 Clapetă de reţinere
(procurare la faţa locului)
1
2
Dacă e nevoie racordaţi o pompă de recirculare între punctul de
utilizare a apei calde şi orificiul de recirculare din rezervorul de apă
menajeră caldă.

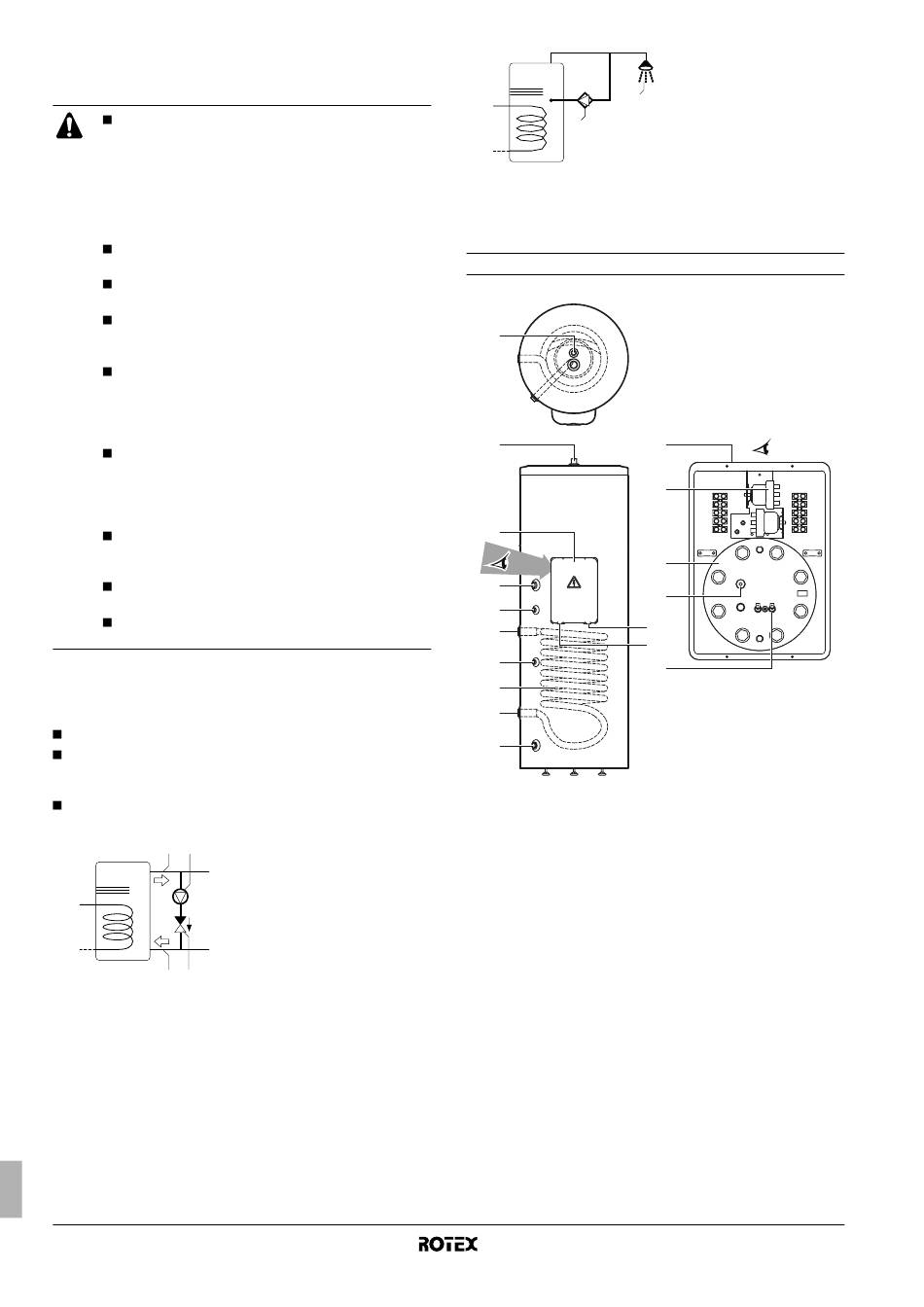

Componente principale

3
2
4
A
5
6
7
11
8
9
10
1 Anod
2 Racord de apă caldă (3/4" MBSP)
3 Racordul supapei de siguranţă (1/2" MBSP)
4 Cutie electrică
5 Orificiu de recirculare (3/4" MBSP)
6 Priza termistorului
7 Admisie schimbător de căldură (3/4" FBSP)
8 Serpentina schimbătorului de căldură
9 Evacuare schimbător de căldură (3/4" FBSP)
10 Racord de apă rece (3/4" MBSP)
11 Orificiul termistorului pentru utilizare cu opţiunea de trusă solară.
12 Element electric de încălzire
13 Flanşă pentru inspectare
14 Întrerupere termică
15 Intrarea cablului de la unitatea interioară
16 Intrarea cablului pentru utilizare cu trusa solară opţională.
(a) MBSP = Male British Standard Pipe (conductă britanică standard cu filet exterior)
(b) FBSP = Female British Standard Pipe (conductă britanică standard cu filet
interior)
Rezervor de apă menajeră caldă pentru sistem de pompă
1 Duş
2 Pompă de
recirculare
A
4
14
13
1
15
16
12
(a)
(a)
(a)
(b)
(b)
(a)
RKHWE300A3V3
termică aer la apă
4PW50208-1
