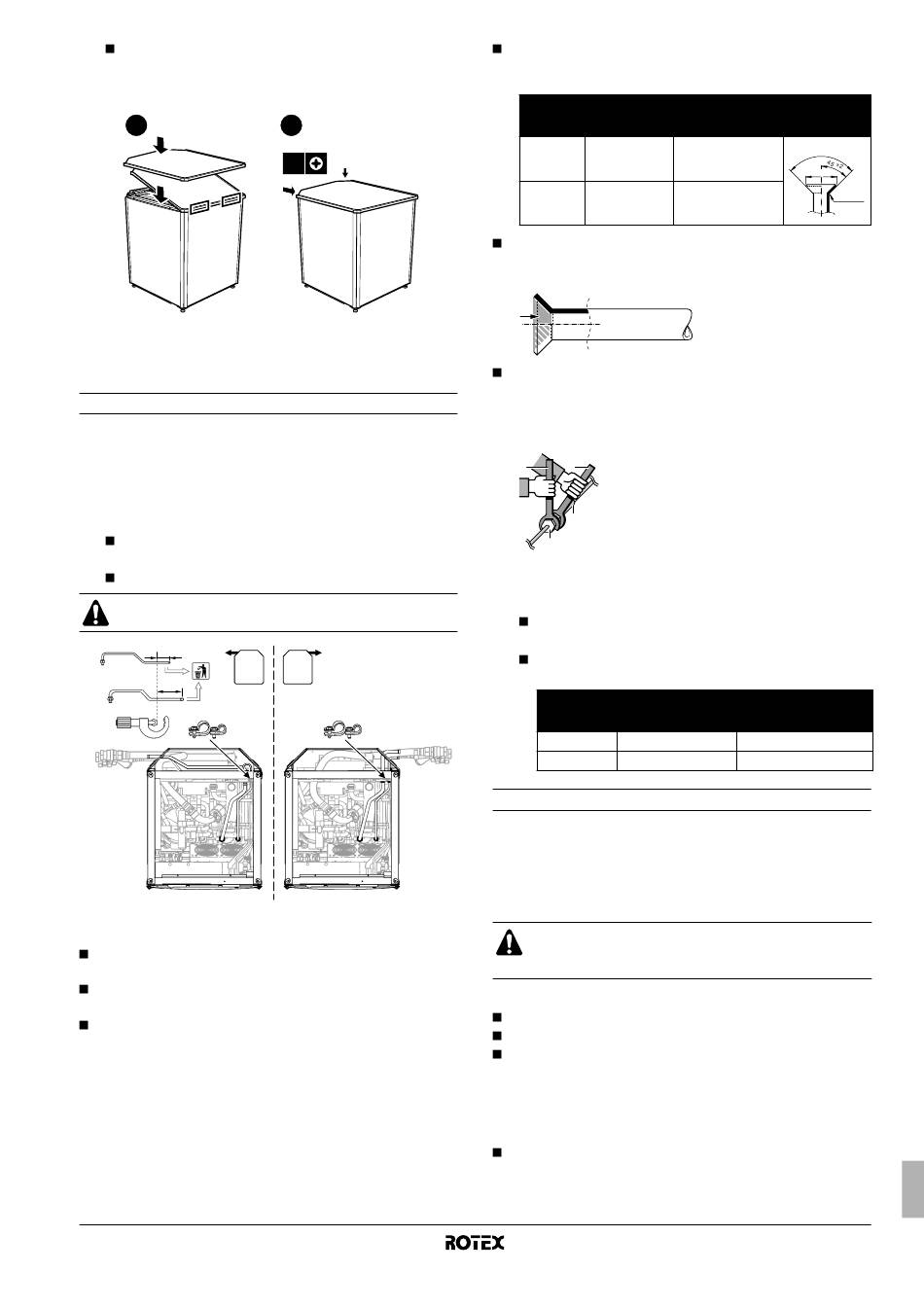

Fixaţi panoul decorativ superior pe unitate utilizând
şuruburile corespunzătoare. În cazul în care este instalat un
rezervorul de apă caldă (opţional), consultaţi manualul de
instalare a rezervorului de apă menajeră caldă.
A
Lucrările de racordare a tubulaturii

Tubulatura agentului frigorific

Pentru toate indicaţiile, instrucţiunile şi specificaţiile privind tubulatura
agentului frigorific dintre unitatea interioară şi unitatea exterioară,
consultaţi manualul de instalare a unităţii exterioare.
Pentru efectuarea racordurilor de agent frigorific în interiorul unităţii,
împreună cu unitatea sunt livrate 4 conducte de agent frigorific.
Consultaţi instrucţiunile specificate pe placa superioară a unităţii.
În cazul racordului spre dreapta, sunt necesare numai
2 conducte.
În cazul racordului spre stânga, sunt necesare 4 conducte.
Nu lipiţi racordurile tubulaturii din interiorul unităţii.
75 mm
150 mm
Instrucţiuni pentru racordurile mandrinate
Îmbinările mandrinate nu trebuie reutilizate. Trebuie confecţio-
nare altele noi pentru a preveni scăpările.
Folosiţi un tăietor de ţeavă şi o mandrină corespunzătoare
pentru agentul frigorific utilizat.
Utilizaţi numai piuliţele olandeze moi care însoţesc unitatea.
Utilizarea unor piuliţe olandeze diferite poate cauza scăpări ale
agentului frigorific.
RKHBRD011~016AAV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW55786-1
B
2x
Consultaţi tabelul pentru dimensiunile de mandrinare şi cuplurile
de strângere (strângerea exagerată va cauza crăparea
evazării).
Dimensiunea
tubulaturii Cuplu de
(mm) strângere (N•m)
Ø9,5 33~39
Ø15,9 63~75
Când conectaţi piuliţa olandeză, ungeţi suprafaţa interioară a
evazării cu ulei eter sau ulei ester şi strângeţi iniţial 3 sau 4 ture
cu mâna înainte de a strânge ferm.
Când slăbiţi o piuliţă olandeză, utilizaţi întotdeauna două chei
fixe în combinaţie.
La racordarea tubulaturii, utilizaţi întotdeauna împreună o cheie
fixă şi o cheie dinamometrică la strângerea piuliţei olandeze
pentru a preveni fisurarea piuliţei olandeze şi scăpările.
1
4 2
2
3
1
4
3
Nerecomandat, exceptând cazurile de urgenţă
Dacă sunteţi forţat să racordaţi tubulatura fără cheie
dinamometrică, urmaţi următoarea metodă de instalare:
Strângeţi piuliţa olandeză cu o cheie fixă până când cuplul de
strângere creşte brusc.
Din acea poziţie, strângeţi mai departe piuliţa olandeză la
unghiul prezentat mai jos:
Dimensiunea
tubulaturii Unghi suplimentar de
(mm) strângere (grade)
Ø9,5 60~90
Ø15,9 30~60

Tubulaturii apei

Verificarea circuitului de apă
Unităţile sunt echipate cu o admisie a apei şi o evacuare a apei
pentru racordarea la un circuit de apă. Acest circuit trebuie instalat de
un tehnician autorizat şi trebuie să se conformeze tuturor codurilor
europene şi naţionale relevante.
Unitatea trebuie utilizată numai într-un sistem de apă
închis. Utilizarea într-un circuit de apă deschis poate cauza
coroziunea excesivă a tubulaturii de apă.
Înainte de continua instalarea unităţii, verificaţi următoarele puncte:
Presiunea maximă a apei este de 4 bar.
Temperatura maximă a apei este de 85°C.
În toate punctele joase ale sistemului trebuie prevăzute robinete
de evacuare pentru a permite golirea completă a circuitului în
timpul întreţinerii.
Este prevăzut un ventil de evacuare în unitatea interioară şi un
ventil de evacuare pe vasul de destindere pentru a goli apa din
sistemul de apă al unităţii interioare.
Aveţi grijă să asiguraţi o golire adecvată a supapei de siguranţă
pentru a evita pătrunderea apei la piesele electrice.
Dimensiunile Forma evazării
evazării A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Îmbinarea tubulaturii
Cheie fixă
Piuliţă olandeză
Cheie dinamometrică
Lungimea recomandată a
braţului cheii fixe (mm)
±200
±300
Manual de instalare
