7. Lucrările de racordare a tubulaturii
7.1.

Tubulatura agentului frigorific

■
Conductele de legătură pot fi instalate în patru direcţii.
Figura - Conducte de legătură în patru direcţii (A se vedea
figura 5)
1 Burghiu
2 Zona centrală din jurul orificiului prestabilit
3 Orificiu prestabilit
4 Fantă
5 Conductă de legătură lichid (procurare la faţa locului)
6 Cadru de bază
7 Panou frontal
8 Placa conductei de evacuare
9 Şurub panou frontal
10 Şurub placa conductei de evacuare
A Înainte
B Înapoi
C Lateral
D În jos
Când racordaţi tubulatura în direcţie laterală (în spate), îndepărtaţi
capacul tubulaturii (spate) în conformitate cu figura 7.
1 Capacul tubulaturii (spate)
■
Pentru a instala conducta de legătură la unitate în sens
descendent, faceţi un orificiu penetrând zona centrală din jurul
orificiului prestabilit utilizând un burghiu de Ø6 mm. (A se vedea
figura 5).
■
Decuparea celor două fante face posibilă instalarea conform
prezentării din figura 5.
(Pentru a decupa fantele utilizaţi un ferăstrău pentru metale.)
■
După îndepărtarea capacului orificiului prestabilit, se recomandă
aplicarea de vopsea pentru reparaţii pe muchie şi în jurul ei
pentru a preveni ruginirea.

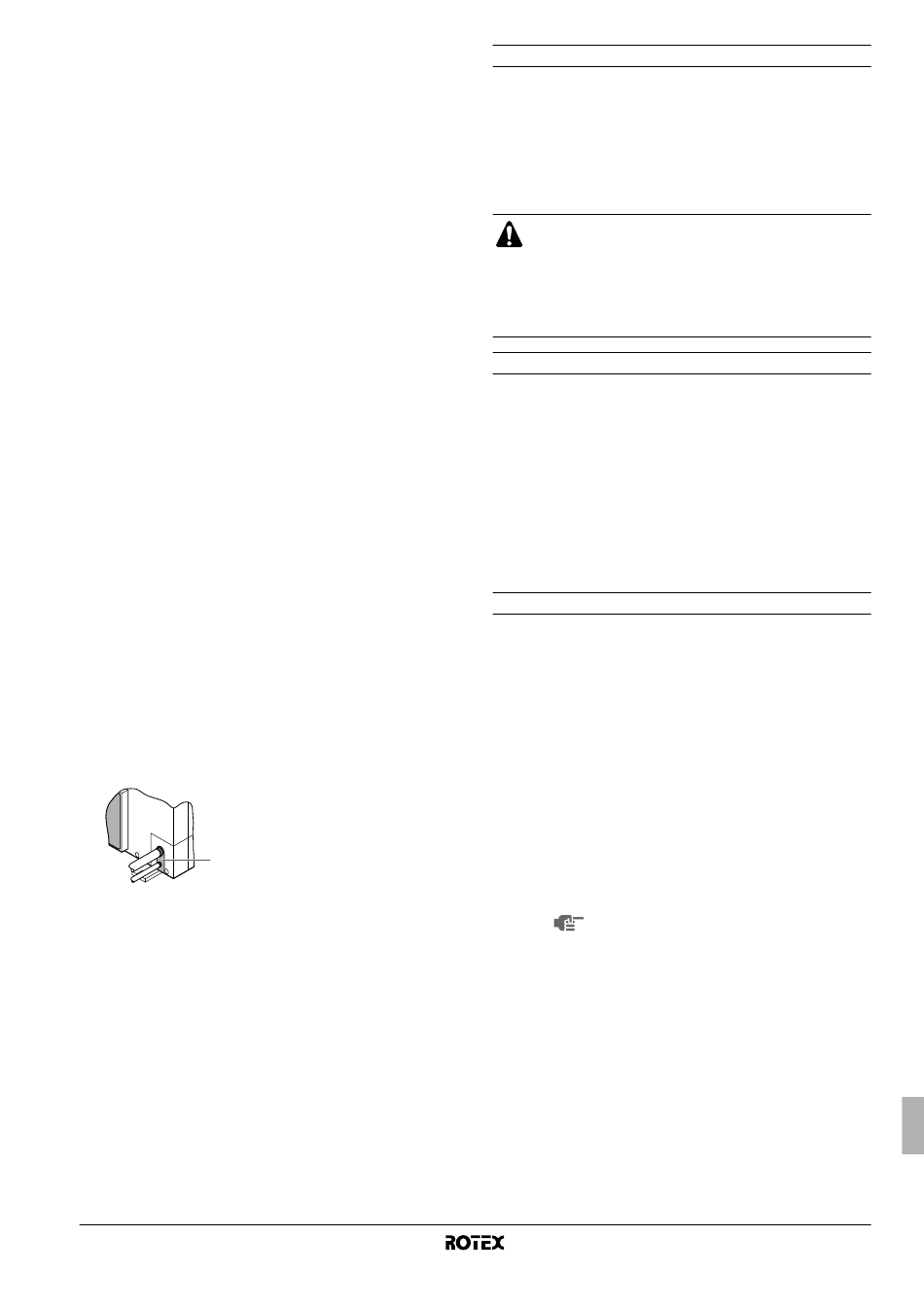

7.2. Împiedicarea pătrunderii obiectelor străine
Astupaţi cu chit sau cu materiale de izolare (procurate la faţa locului)
orificiile de traversare ale conductelor, conform figurii.
1
Pătrunderea insectelor sau a animalelor mici în unitatea exterioară
poate cauza scurtcircuit în cutia electrică.
7.3. Proba de etanşeitate şi uscarea cu vid
Când instalarea tubulaturii este finalizată şi unitatea exterioară este
racordată la unitatea interioară, este necesar (a) să controlaţi pentru
scăpări în tubulatura agentului frigorific şi (b) să efectuaţi uscarea cu
vid pentru a îndepărta toată umezeala din tubulatura agentului
frigorific.
Dacă există posibilitatea prezenţei umezelii în tubulatura agentului
frigorific (de exemplu, în tubulatură a pătruns apă de ploaie),
efectuaţi întâi procedura de uscare cu vid de mai jos până ce toată
umezeala este îndepărtată.
RRRQ011~016AAV1+Y1
Unitate exterioară pentru pompă termică aer la apă
4PW55782-1B
1 Chit sau material de izolare
(procurare la faţa locului)
Instrucţiuni generale
■
Întreaga tubulatură din interiorul unităţii a fost testată în fabrică
pentru scăpări.
■
Folosiţi o pompă de vid în 2 trepte cu clapetă de reţinere, care
poate evacua până la o presiune internă de –100,7 kPa (5 torr
absolut, –755 mm Hg).
■
Racordaţi pompa de vid la atât la orificiul pentru deservirea
ventilului de închidere pentru gaz cât şi la ventilul de închidere
pentru lichid pentru a mări eficienţa.
■
Nu purjaţi aerul cu agent frigorific. Folosiţi o pompă de
vid pentru a evacua instalaţia. Nu se furnizează agent
frigorific suplimentar pentru purjarea aerului.
■
Asiguraţi-vă că ventilul de închidere pentru gaz şi
ventilul de închidere pentru lichid sunt închise strâns
înainte de a efectua proba de etanşeitate sau uscarea
cu vid.
Configuraţie
(A se vedea figura 6)
1 Reductor de presiune
2 Azot
3 Sistem sifon
4 Pompă de vid
5 Ventil A
6 Ventilul de închidere al liniei de gaz
7 Ventilul de închidere al liniei de lichid
8 Orificiul pentru întreţinere al ventilului de închidere
9 Furtun de încărcare
Proba de etanşeitate
Proba de etanşeitate trebuie să se conformeze EN 378-2.
1 Proba de etanşeitate la vid
1.1 Evacuaţi lichidul şi gazul din sistem până la –100,7 kPa
(5 torr).
1.2 Când vidul a fost atins, opriţi pompa de vid şi controlaţi ca
presiunea să nu crească cel puţin 1 minut.
1.3 Dacă presiunea creşte, sistemul conţine umezeală (vezi
uscarea cu vid de mai jos) sau are scăpări.
2 Proba de etanşeitate la presiune
2.1 Întrerupeţi vidul prin presurizare cu azot gaz la o presiune
internă de minim 0,2 MPa (2 bar).
Nu aduceţi niciodată presiunea internă la mai mult de
presiunea maximă de exploatare a unităţii, adică 4,0 MPa
(40 bar).
2.2 Controlaţi cu soluţie cu spumă toate racordurile tubulaturii
pentru a depista scurgerile.
Aveţi grijă să utilizaţi o soluţie cu spumă pentru
control recomandată de distribuitorul dvs.
Nu folosiţi apă cu săpun, care poate cauza
fisurarea piuliţelor olandeze (apa cu săpun poate
conţine sare, care absoarbe umezeala ce va
îngheţa la răcirea tubulaturii), şi/sau cauzează
corodarea racordurilor mandrinate (apa cu săpun
poate conţine amoniu care induce un efect
corosiv între piuliţa olandeză din alamă şi
evazarea din cupru).
2.3 Evacuaţi tot azotul gaz
