Raccordement Du Câblage Électrique Sur L'unité Intérieure; Raccordement De L'alimentation Électrique Principale À L'unité Intérieure - Rotex RVLQ05CA Guide De Référence Installateur

3×
1 2 3
6 Installez le couvercle du coffret électrique.

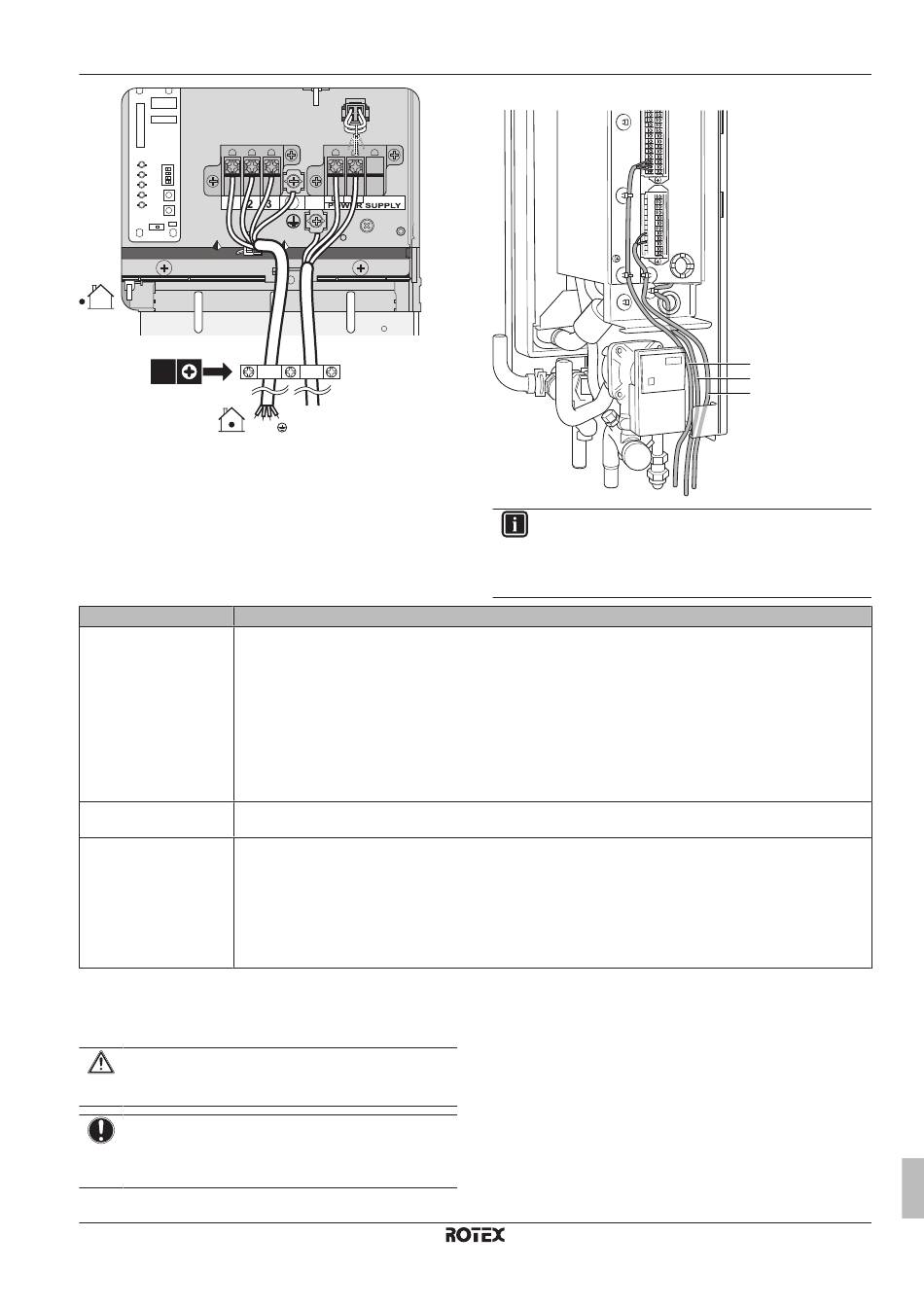

7.11.5 Raccordement du câblage électrique sur
l'unité intérieure
Nous vous recommandons d'installer un câblage électrique vers
l'unité hydrobox avant d'installer la chaudière.
1 Le câblage doit entrer dans l'unité par le bas.
Disposition Câbles possibles (selon le type d'unité et les options installées)
a ▪ Câble d'interconnexion entre l'unité intérieure et l'unité extérieure
▪ Alimentation électrique à tarif normal
▪ Alimentation électrique à tarif préférentiel
▪ Convecteur de pompe à chaleur (option)
▪ Thermostat d'ambiance (option)
▪ Vanne 3 voies (en option si ballon)
▪ Vanne d'arrêt (non fournies)
▪ Pompe à eau chaude sanitaire (non fournie)
b ▪ Câble d'interconnexion entre l'unité intérieure et la chaudière à gaz (reportez-vous au manuel de la chaudière
pour connaître les instructions de raccordement)
c ▪ Capteur de température ambiante extérieure (option)
▪ Interface utilisateur
▪ Capteur de température ambiante intérieure (option)
▪ Compteur d'électricité (non fourni)
▪ Contact d'alimentation électrique préférentielle
▪ Compteur de gaz (non fourni)
3 Fixez le câble avec des attaches sur les supports d'attaches
pour garantir un relâchement de la contrainte et s'assurer qu'il
n'entre PAS en contact avec la tuyauterie et avec des bords
tranchants.
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur de
l'unité intérieure.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
2 Le câblage doit être disposé comme suit dans l'unité:
a
c
INFORMATIONS
Lors de la mise en place de câbles supplémentaires ou en
option, prévoyez une longueur de câble suffisante. Cela
permettra de retirer/repositionner le coffret électrique et
d'accéder aux autres composants lors d'un entretien.
7.11.6 Raccordement de l'alimentation électrique
principale à l'unité intérieure
1 Raccordez l'alimentation électrique principale.
En cas d'alimentation électrique au tarif normal
7 Installation
b
a
b
c
Guide de référence installateur
