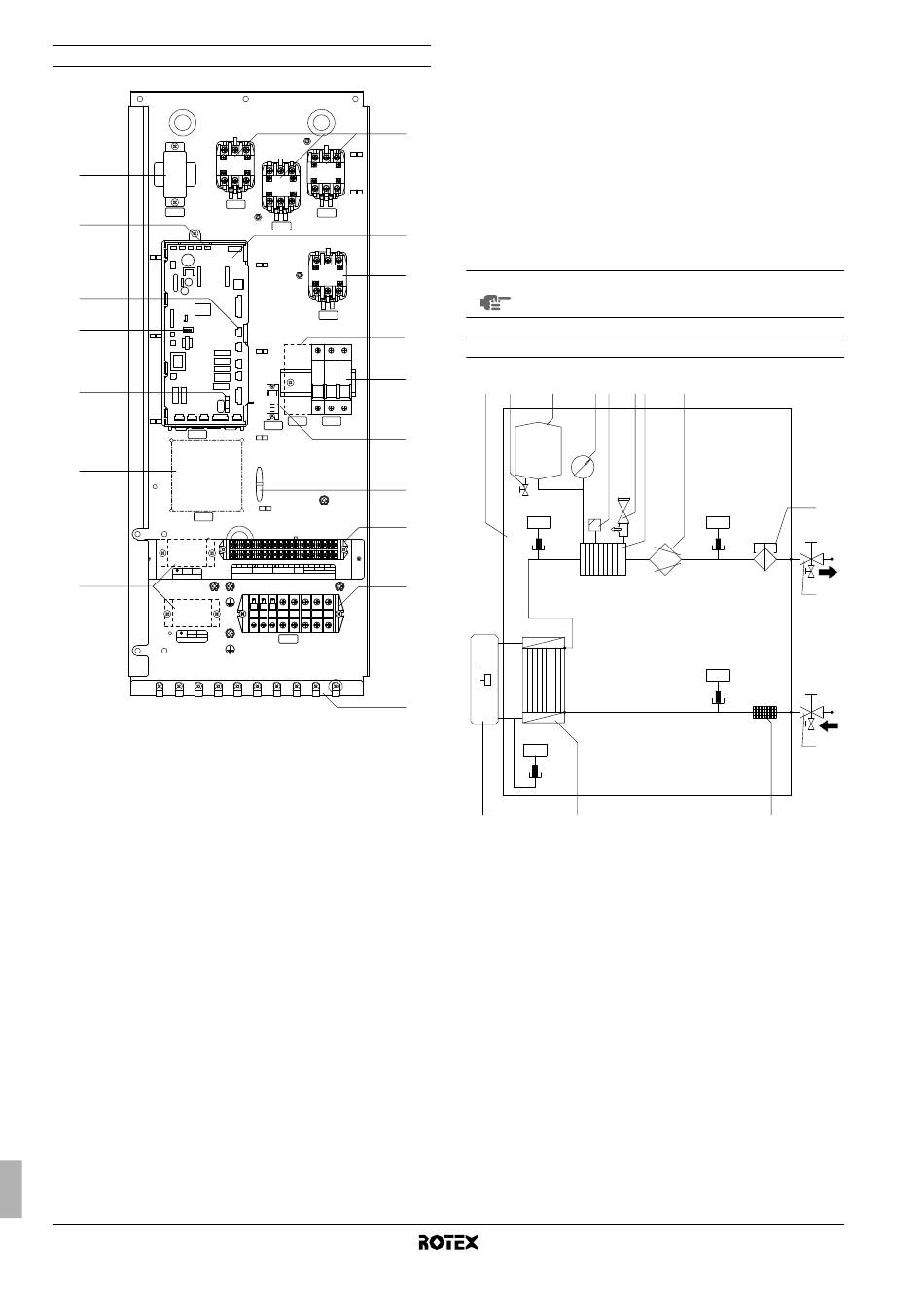

Componentele principale ale cutiei de distribuţie
K1M
TR1
15
TR1
X9A
12
X13A
11
SS1
SS2
on
10
on
SS2
off
A1P
FU1
9
A1P
16
A4P
A4P
OPTION EKSWW
X4M
1
2
X4M
8
OPTION EKSWW
X3M
L1
L2
L
N
X3M (230V)
1.
Contactoarele K1M, K2M şi K5M ale încălzitorului de rezervă
2.
Placa principală cu circuite imprimate
Placa principală cu circuite imprimate controlează funcţionarea
unităţii.
3.
Contactorul K3M al încălzitorului auxiliar (numai pentru instalaţii
cu rezervor de apă menajeră caldă)
4.
Disjunctorul F2B al încălzitorului auxiliar (numai pentru instalaţii
cu rezervor de apă menajeră caldă)
Disjunctorul protejează încălzitorul auxiliar din rezervorul de apă
menajeră caldă faţă de suprasarcină sau scurtcircuit.
5.
Disjunctorul F1B al încălzitorului de rezervă
Disjunctorul protejează circuitul electric al încălzitorului de
rezervă faţă de suprasarcină sau scurtcircuit.
6.
Reglete de conexiuni
Regletele de conexiuni permit conectarea uşoară a cablajului de
legătură.
7.
Soclurile de fixare a cablurilor
Soclurile de fixare a cablurilor permit fixarea cablajului de
legătură pe cutia de distribuţie pentru a asigura eliminarea
tensionării.
8.
Reglete de conexiuni X3M, X4M (numai pentru instalaţii cu
rezervor de apă menajeră caldă)
9.
Siguranţa FU1 a plăcii cu circuite imprimate
10. Comutator DIP SS2
Comutatorul DIP SS2 asigură 4 comutatoare basculante pentru
configurarea anumitor parametri ai instalaţiei. A se vedea
"Prezentarea reglajelor comutatorului basculant" la pagina 15.
Manual de instalare
7
K5M
K2M
K1M
K5M
K2M
OPTION EKSWW
K3M
K3M
OPTION EKSWW
F2B
F1B
F2B
F1B
K4M
FU2
X2M
1
2
3
4
5
6
7
8
9
10
11 12 13 14
15 16 17 18
thermal
Q2L
thermostat
2-way valve
3-way valve
fuse
OPTIONAL
X2M
X1M
11. Priză X13A
Priza X13A primeşte conectorul K3M (numai pentru instalaţii cu
rezervor de apă menajeră caldă).
12. Priză X9A
Priza X9A primeşte conectorul termistorului (numai pentru
1
instalaţii cu rezervor de apă menajeră caldă).
13. Siguranţa FU2 a pompei (siguranţă în linie)
14. Releul K4M al pompei
15. Transformator TR1
16. A4P
Cartelă de adrese pentru alarma la distanţă (numai pentru
2
instalaţii cu set de alarmă la distanţă)
3
NOTĂ
Diagrama circuitelor electrice poate fi găsită pe faţa
interioară a capacului cutiei de distribuţie.
4
Diagramă funcţională
5
2
3
4
14
13
R1T
t >
6
6
H
2
7
R3T
t >
1
14
1
Unitate exterioară
2
Unitate interioară
3
Ventil de golire vas de
destindere
4
Vas de destindere
5
Manometru
6
Ventil de purjare a
aerului
7
Supapă de siguranţă
8
Vasul încălzitorului de
rezervă cu încălzitorul
de rezervă
9
Pompă
Unitate interioară pentru sistem de pompă termică aer la apă
5
6
7 8
9
R2T
t >
O
R4T
t >
10
Comutator de debit
11
Ventil de închidere pe
evacuarea apei cu ventil de
scurgere (instalare locală)
12
Ventil de închidere pe
admisia apei cu ventil de
scurgere (instalare locală)
13
Filtru
14
Schimbător de căldură
R1T
R2T
Senzori de temperatură
R3T
R4T
10
11
12
13
RKHBH/X016AB
4PW50205-1A
