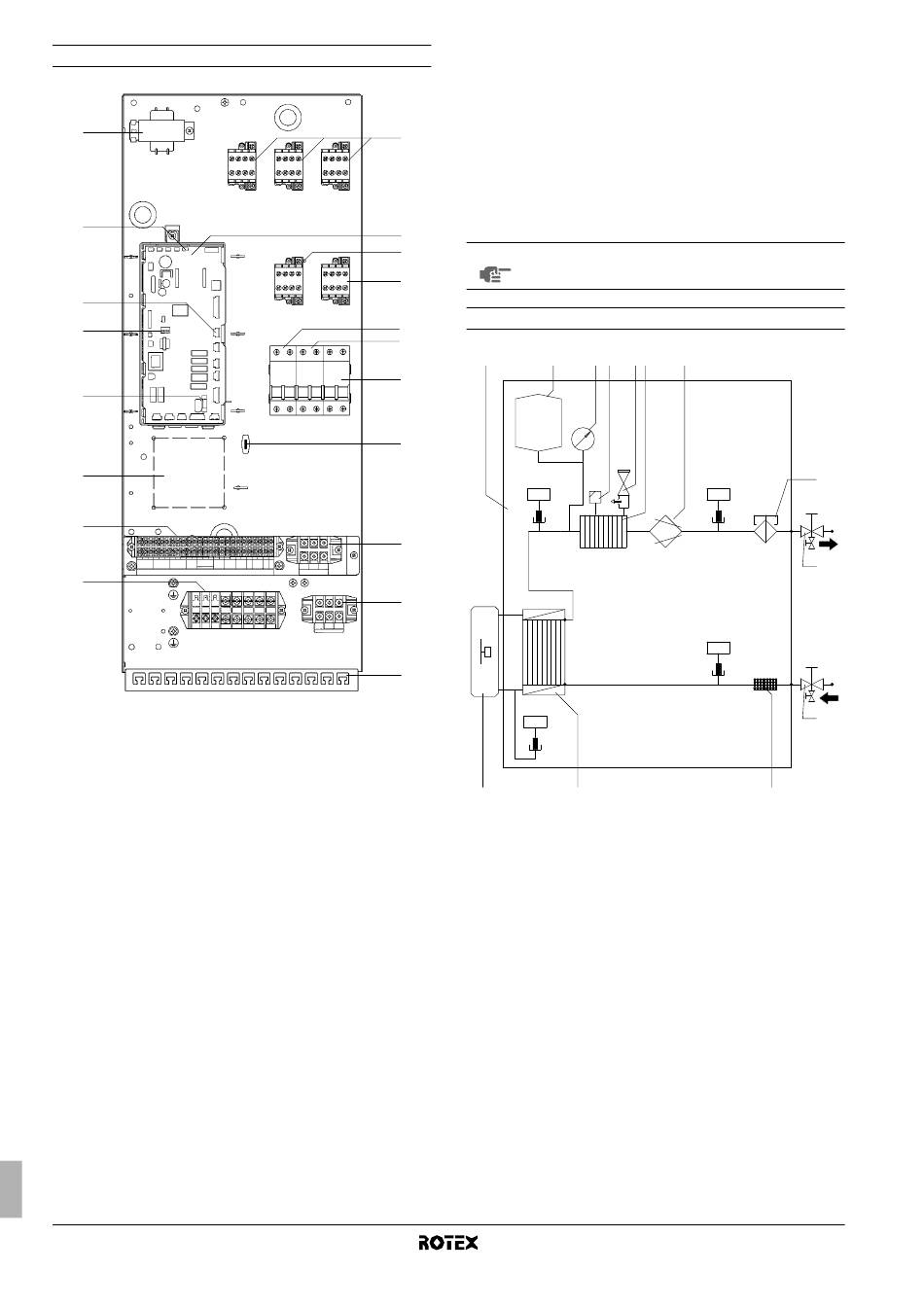

Componentele principale ale cutiei de distribuţie
14 TR1
X9A
12
A1P
X13A
11
SS2
10
FU1
9
15 A4P
6
X2M
6
X1M
1. Contactoarele K1M, K2M, K5M şi K6M ale încălzitorului de
rezervă.
2. Placa principală cu circuite imprimate
Placa principală cu circuite imprimate controlează funcţionarea
unităţii.
3. Contactorul K3M al încălzitorului auxiliar (numai pentru instalaţii
cu rezervor de apă menajeră)
4. Disjunctorul F2B al încălzitorului auxiliar (numai pentru instalaţii
cu rezervor de apă menajeră)
Disjunctorul protejează încălzitorul auxiliar din rezervorul de apă
menajeră caldă faţă de suprasarcină sau scurtcircuit.
5. Disjunctorul F1B, F3B al încălzitorului de rezervă
Disjunctorul protejează circuitul electric al încălzitorului de
rezervă faţă de suprasarcină sau scurtcircuit.
6. Reglete de conexiuni
Regletele de conexiuni permit conectarea uşoară a cablajului de
legătură.
7. Soclurile de fixare a cablurilor
Soclurile de fixare a cablurilor permit fixarea cablajului de
legătură pe cutia de distribuţie pentru a asigura eliminarea
tensionării.
8. Reglete de conexiuni X3M, X4M (numai pentru instalaţii cu
rezervor de apă menajeră)
9. Siguranţa FU1 a plăcii cu circuite imprimate
10. Comutator DIP SS2
Comutatorul DIP SS2 asigură 4 comutatoare basculante pentru
configurarea anumitor parametri ai instalaţiei. Vezi "Prezentarea
reglajelor comutatorului basculant" la pagina 21.
Manual de instalare
11
1
K1M K2M K5M
2
3
K3M K6M 1
4
5
F2B F3B F1B
5
FU2
13
X4M
8
8
X3M
7
11. Priză X13A
Priza X13A primeşte conectorul K3M (numai pentru instalaţii cu
rezervor de apă menajeră caldă).
12. Priză X9A
Priza X9A primeşte conectorul termistorului (numai pentru
instalaţii cu rezervor de apă menajeră caldă).
13. Siguranţa FU2 (siguranţă în linie)
14. Transformator TR1
15. A4P
Cartelă de adrese alarmă la distanţă (numai pentru instalaţii cu
set de alarmă la distanţă)..
NOTĂ Diagrama circuitelor electrice poate fi găsită pe faţa
interioară a capacului cutiei de distribuţie.
Diagramă funcţională
