3 Aşağıdaki tabloya ve talimatlara bakarak, kurulumdaki toplam su
hacminin izin verilen maksimum su hacminin altında olup
olmadığına karar verin.
Montaj
yükseklik
≤
(a)
farkı 280 l
≤
7 m Ön basınç ayarı gerekli değildir.
Gerekli işlemler:
• ön basınç yükseltilmelidir,
"Genleşme kabı ön yükleme
basıncının hesaplanması" ile
>7 m verilen şekilde hesaplayın.
• su hacminin izin verilen
maksimum su hacminden az
olup olmadığını kontrol edin
(aşağıdaki grafiği kullanın)
(a) Montaj yükseklik farkı: su devresinin en yüksek noktası ile iç ünite arasındaki
yükseklik farkı (m). İç ünite tesisatın en yüksek noktasına yerleştirilmişse montaj
yüksekliği 0 m kabul edilir.
Genleşme kabı ön yükleme basıncının hesaplanması
Ayarlanacak ön basınç (Pg) maksimum montaj yükseklik farkına (H)
bağlıdır ve aşağıda verilen şekilde hesaplanır:
Pg=(H/10+0,3) bar
İzin verilen maksimum su hacminin kontrol edilmesi
Devrenin tümünde izin verilen maksimum su hacminin belirlenmesi
için aşağıdakileri yapın:

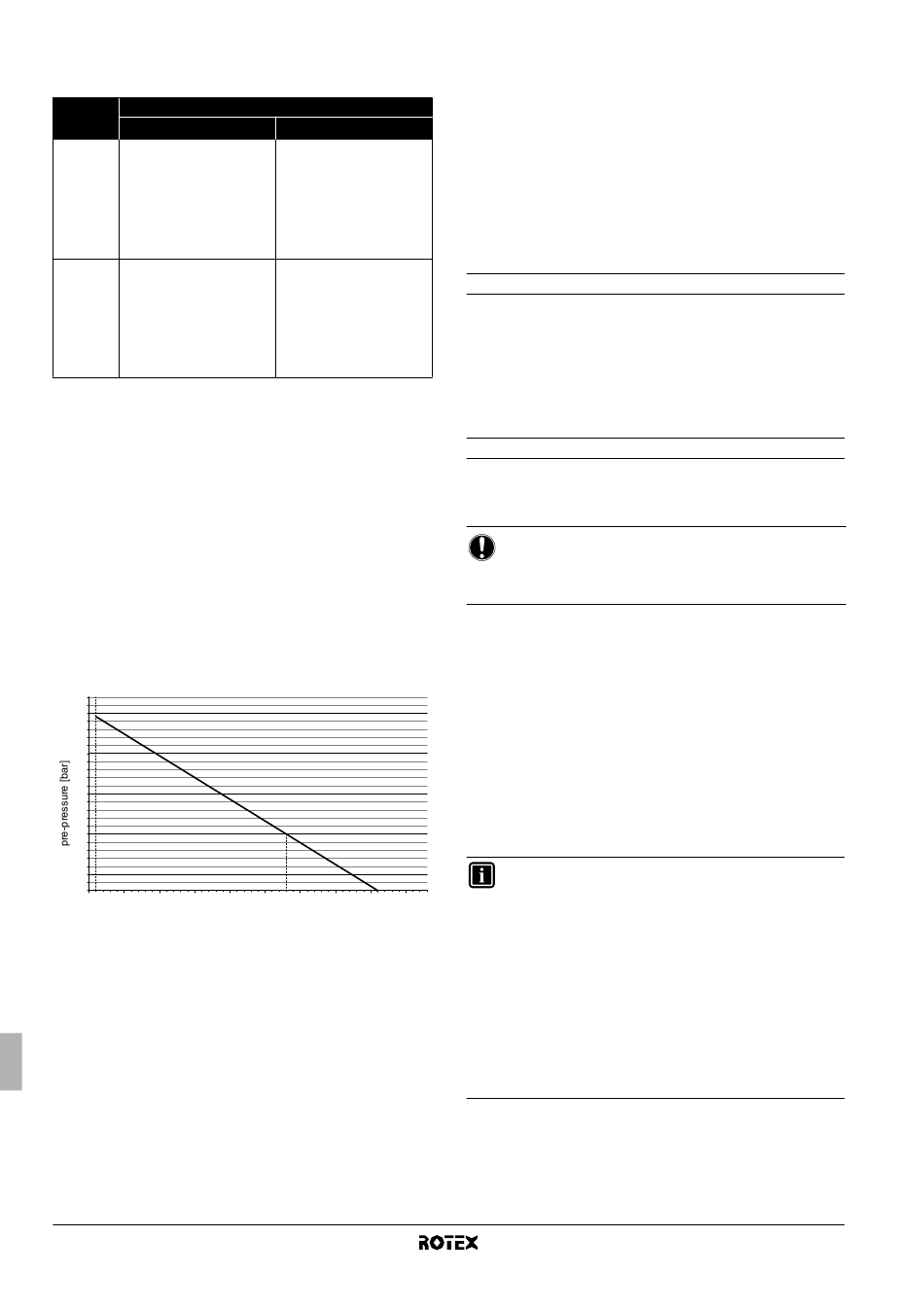

1 Aşağıdaki grafiği kullanarak hesaplanan ön basınca (Pg) karşılık
gelen maksimum su hacmini belirleyin.
2 Su devresinin tamamındaki toplam su hacminin bu değerden az
olduğunu kontrol edin:
Eğer böyle değilse, iç ünitedeki genleşme kabı montaj için çok
küçüktür.
2.5
2
1.5
1
0.5
0.3
0 50 100 150 200
1 0
maximum water volume [l]
pre-pressure = ön basınç
maximum water volume = maksimum su hacmi
Örnek 1
İç ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur.
Su devresindeki toplam su hacmi 100 litredir.
Bu örnekte, hiçbir işlem ya da ayarlama gerekli değildir.
Montaj kılavuzu
16
Su hacmi
>280 l
Gerekli işlemler:
• ön basınç düşürülmelidir,
"Genleşme kabı ön yükleme
basıncının hesaplanması" ile
verilen şekilde hesaplayın.
• su hacminin izin verilen
maksimum su hacminden az
olup olmadığını kontrol edin
(aşağıdaki grafiği kullanın)
Ünitenin genleşme kabı tesisat
için çok küçük.
250 300 350 400 450
Örnek 2
İç ünite su devresindeki en yüksek noktaya kurulmuştur. Su
devresindeki toplam su hacmi 350 litredir.
Sonuç:
■
350 l büyüktür 280 l olduğuna göre, ön basınç düşürülmelidir
(yukarıdaki tabloya bakın).
■
Gerekli ön basınç değeri:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
Buna karşılık gelen maksimum su hacmi grafikten okunabilir:
yaklaşık 410 l.
■
Toplam su hacmi (350 l) maksimum su hacminden (410 l) düşük
olduğu için, genleşme kabı montaj için yeterlidir.
Genleşme kabı ön yükleme basıncının ayarlanması
Genleşme kabının fabrika ayar ön basıncının (1 bar) değiştirilmesi
gerektiğinde aşağıdaki esaslar göz önünde bulundurulmalıdır:
■
Genleşme kabı ön basıncını ayarlamak için yalnız kuru azot
kullanın.
■
Genleşme kabı ön basıncının hatalı ayarlanması sistemin
arızalanmasına yol açacaktır. Bu nedenle ön basınç yalnız bir
tesisatçı tarafından ayarlanmalıdır.
Su devresinin bağlanması
Su bağlantıları mutlaka ilgili mevzuata ve üniteyle birlikte verilen
şemaya uygun olarak ve su giriş ve çıkışlarına dikkat edilerek
gerçekleştirilmelidir.
BİLDİRİM
Boruları bağlarken aşırı kuvvet uygulamayın, aksi takdirde
ünite boruları hasar görebilir. Boruların hasar görmesi de
ünitenin arızalanmasına yol açabilir.
6.9. Su doldurulması
1 Su girişini bir tahliye ve doldurma vanasına bağlayın (bkz.
"5.2. Ana elemanlar", sayfa 10).
2 Otomatik hava tahliye vanasının açık (en az 2 tur) olduğundan
emin olun.
3 Manometre yaklaşık 2,0 bar basınç gösterene kadar suyla
doldurun. Hava alma vanalarını kullanarak devredeki havayı
mümkün mertebe çıkarın. Su devresinde kalan hava yardımcı
ısıtıcının arızalı çalışmasına yol açabilir.
4 Basınç tahliye vanasını çalıştırarak yardımcı ısıtıcı kabının suyla
tam dolu olup olmadığını kontrol edin. Su mutlaka vanadan
taşmalıdır.
BİLGİ
■
Doldurma sırasında
çıkarılması mümkün olmayabilir. Kalan hava, sistemin
ilk çalışma saatleri esnasında otomatik hava alma
vanalarından çıkarılacaktır. Daha sonra su ilave
edilmesi gerekebilir.
■
Manometre üzerinde gösterilen su basıncı, su
sıcaklığına bağlı olarak değişecektir (daha yüksek su
sıcaklığında daha yüksek basınç).
Bununla birlikte, devreye hava girmesinin önlenmesi
için su basıncı her zaman 0,3 bar üzerinde kalmalıdır.
■
Sistem, basınç tahliye valfı üzerinden bir miktar fazla
suyu atabilir.
■
Su kalitesi AB direktifi 98/83 EC'ye uygun olmalıdır.
Havadan suya ısı pompası sistemi için iç ünite
sistemdeki tüm havanın
RKHBH/X008BB
