BİLGİ
Durdurma vanası açıldıktan sonra, soğutucu akışkan
borularındaki basıncın yükselmesi mümkündür. Bu durum
örneğin dış ünite devresinde genleşme vanasının kapalı
olmasından kaynaklanıyor olabilir, ancak ünitenin doğru
çalışması için herhangi bir problem teşkil etmemektedir.
12. Soğutucu akışkan yükleme
Dış ünite fabrikada şarj edilmiştir.
12.1. Kullanılan soğutucuya ilişkin önemli bilgiler
Bu ürün Kyoto Protokolü tarafından kapsanan florlu sera gazları
içerir. Gazları atmosfere deşarj etmeyin.
Soğutucu akışkan tipi:R410A
(1)
GWP değer: 1975
(1)
GWP = küresel ısınma potansiyeli

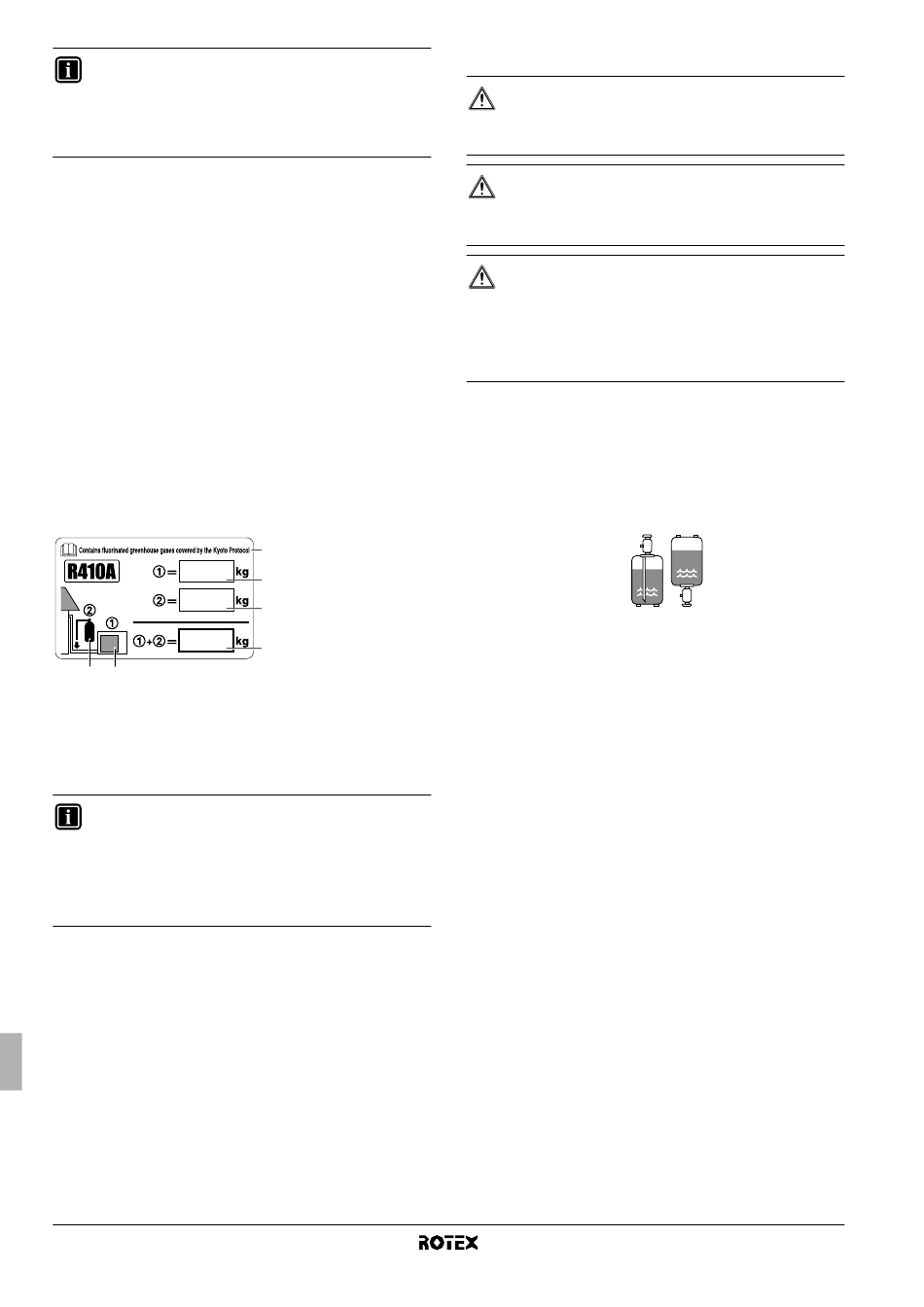

Lütfen, tükenmez kalemle doldurun,
■ ➀ ürüne fabrikada yüklenen soğutucu miktarı,
■ ➁ sahada yüklenen ilave soğutucu miktarı ve
■ ➀+➁ ürünle birlikte verilen
florlu sera gazları etiketi üzerindeki toplam soğutucu akışkan miktarı.
Doldurulan etiket mutlaka ürünün içine ve ürün yükleme portunun
yakınına (örn. servis kapağının içine) yapıştırılmalıdır.
6 5
1 Ürüne fabrikada şarj edilen soğutucu akışkan:
ünite üzerindeki etikete bakın
2 Sahada yüklenen ilave soğutucu miktarı
3 Yüklenen toplam soğutucu miktarı
4 Kyoto Protokolü kapsamına giren florlu sera gazları içerir
5 Dış ünite
6 Soğutucu akışkan tüpü ve yükleme manifoldu
BİLGİ
Belirli florlu sera gazlarına ilişkin AB mevzuatının ulusal
uygulamaları, ünite üzerinde uygun bir resmi dilde
açıklama yapılmasını gerektirebilir. Bu nedenle, üniteyle
birlikte çeşitli dillerde hazırlanmış, ilave bir florlu sera
gazları etiketi verilmektedir.
Yapıştırma talimatları, etiketlerin arka yüzünde verilmiştir.
Kompresörün bozulmasını önlemek için. Belirtilen miktarın
üzerinde soğutucu yüklemeyin.
Bu dış üniteye gerekli soğutucu fabrikada yüklenmiştir, ancak boru
çaplarına ve uzunluklarına bağlı olarak bazı sistemlere ilave
soğutucu yüklenmesi gerekebilir.
Montaj kılavuzu
12
4
1
2
3
12.2. Önlemler ve genel uyarılar
İKAZ
Sıvının yüksek basınç yaratma tehlikesinden dolayı bir
sistem yüklenirken, izin verilen maksimum yükün kesinlikle
geçilmemesine dikkat edilmelidir.
UYARI
■
Soğutucu akışkan tüpleri mutlaka yavaşça açılmalıdır.
■
Soğutucu yüklerken daima koruyucu eldivenler takın
ve gözlerinizi koruyun.
TEHLİKE
■
Güç açık konumdayken,
ayrılmadan önce ön paneli kapatın.
■
Uygun olmayan bir maddenin yüklenmesi patlamalara
ve kazalara neden olabilir, bu nedenle her zaman
uygun soğutucu akışkanının (R410A) yüklendiğinden
emin olun.
■
Sıvı borusuna belirtilen miktarda soğutucu akışkanın sıvı fazda
şarj edildiğinden emin olun.
Bu soğutucu akışkan bir karışım olduğundan, gaz fazında
eklenmesi soğutucu akışkan içeriğinin değişmesine neden
olabilir ve bu durumda normal çalışma elde edilemeyebilir.
■
Şarj işlemine başlamadan önce, soğutucu akışkan tüpüne bir
sifon tüpü takılı olup olmadığını kontrol edin (tüpte "sıvı
doldurma sifonu takılıdır" veya benzeri bir ifade yazılı olmalıdır).
Sıvı soğutucuyu tüp baş
yukarı konumdayken
yükleyin.
■
Gerekli basınç direncinin sağlanması ve sisteme yabancı madde
karışmaması için R410A için özel olarak tasarlanmış aletlerin
kullanıldığından emin olun.
12.3. İlave soğutucu akışkan miktarının hesaplanması
Boru uzunluğunun 10 m'nin altında olması durumunda ilave şarj
işlemine gerek yoktur.
Boru uzunluğunun 10 m'nin üzerinde olması durumunda, lütfen
aşağıdaki formülü kullanarak şarj edilmesi gereken ilave soğutucu
akışkan miktarını belirleyin.
R=(sıvı borularının toplam uzunluğu (m) – 10 m)
R=ilave şarj miktarı (kg)(0,01 kg ve katlarına yuvarlanır)
İlave olarak şarj edilecek soğutucu akışkan ağırlığını belirleyin ve bu
değeri durdurma vanası kapağının arka tarafındaki servis etiketine
not edin.
ünitenin başından
Sıvı soğutucuyu tüp baş
aşağı konumdayken
yükleyin.
×
0,02
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
