Su hacminin ve genleşme tankı ön basıncının kontrol
edilmesi
Ünitede fabrika çıkış ön basıncı 1 bar olan 10 litrelik bir genleşme
kabı vardır.
Ünitenin gereği gibi çalışmasını garantilemek için genleşme kabı ön
basıncının ayarlanması gerekebilir ve minimum ve maksimum su
hacmi kontrol edilmelidir.
1 İç ünitenin dahili su hacmi dışında tesisatta toplam su hacminin
minimum 10 l olduğunu control edin. İç ünitenin dahili su hacmini
öğrenmek için "Teknik özellikler" sayfa 28'daki kısmına bakın.
Çoğu uygulamada bu minimum su hacmi yeterli bir sonuç
verecektir.
Ancak kritik proseslerde ya da yüksek ısı yüküne sahip
odalarda daha fazla su hacmi gerekebilir.
Her bir hacim ısıtma devresindeki sirkülasyon uzaktan
kumandalı vanalarla kontrol edildiğinde, bu minimum su
hacminin tüm vanalar kapalı olsa bile sürdürülmesi
önemlidir.

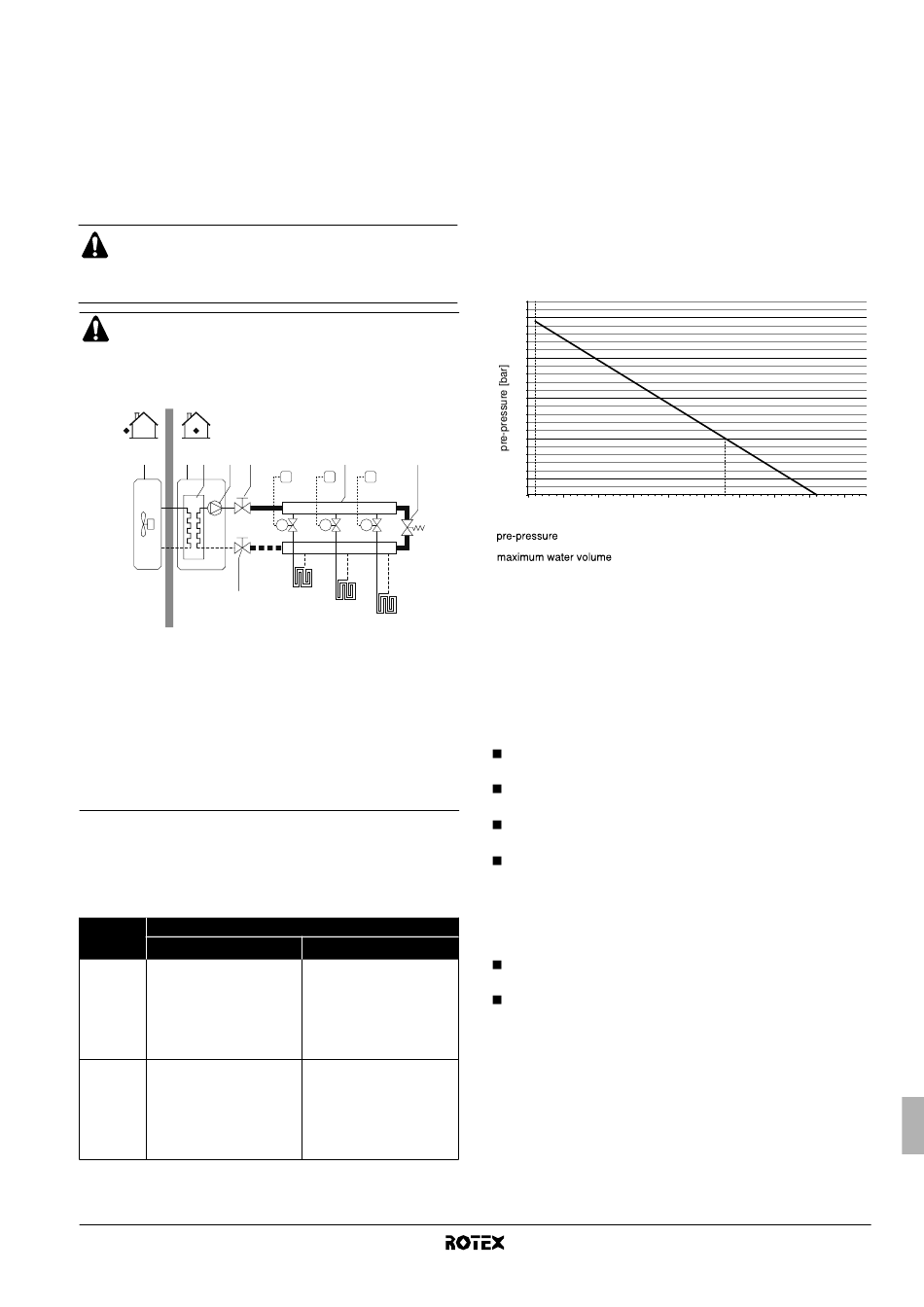

Örnek
1 2 3 4 5
7
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Pompa
5 Kesme vanası
6 Kolektör (sahadan temin
edilir)
7 Kesme vanası
2 Aşağıdaki tabloyu kullanarak genleşme kabı ön basıncının ayar
gerektirip gerektirmediğini belirleyin.
3 Aşağıdaki tabloyu ve bilgileri kullanarak tesisattaki toplam su
hacminin izin verilen maksimum su hacminden az olup
olmadığını belirleyin.
Montaj Su hacmi
yükseklik
(a)
farkı ≤280 l
Ön basınç ayarı gerekli
≤7 m
değildir.
Gerekli işlemler:
• ön basınç yükseltilmelidir,
"Genleşme kabı ön yükleme
basıncının hesaplanması" ile verilen
>7 m
şekilde hesaplayın.
• su hacminin izin verilen maksimum
su hacminden az olup olmadığını
kontrol edin (aşağıdaki grafiği
kullanın)
(a) Montaj yükseklik farkı: su devresinin en yüksek noktası ile iç ünite arasındaki
yükseklik farkı (m). İç ünite tesisatın en yüksek noktasına yerleştirilmişse montaj
yüksekliği 0 m kabul edilir.
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
6 8
T1 T2 T3
M1 M2 M3
FHL1
FHL2
FHL3
8 Baypas vanası
(sahadan temin edilir)
FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
T1..3 Ayrı oda termostatı
(sahadan temin edilir)
M1..3 FLH1 devresini kontrol
etmek için ayrı motorlu
vana (sahadan temin
edilir)
>280 l
Gerekli işlemler:
• ön basınç düşürülmelidir, "Genleşme
kabı ön yükleme basıncının
hesaplanması" ile verilen şekilde
hesaplayın.
• su hacminin izin verilen maksimum
su hacminden az olup olmadığını
kontrol edin (aşağıdaki grafiği
kullanın)
Ünitenin genleşme kabı tesisat
için çok küçük.
Genleşme kabı ön yükleme basıncının hesaplanması
Ayarlanacak ön basınç (Pg) maksimum montaj yükseklik farkına (H)
bağlıdır ve aşağıda verilen şekilde hesaplanır:
Pg=(H/10+0,3) bar
İzin verilen maksimum su hacminin kontrol edilmesi
Devrenin tümünde izin verilen maksimum su hacminin belirlenmesi
için aşağıdakileri yapın:
1 Aşağıdaki grafiği kullanarak hesaplanan ön basınca (Pg) karşılık
gelen maksimum su hacmini belirleyin.
2 Su devresinin tamamındaki toplam su hacminin bu değerden az
olduğunu kontrol edin.
Eğer böyle değilse, iç ünitedeki genleşme kabı montaj için çok
küçüktür.
2.5
2
1.5
1
0.5
0.3
0 10 50 100 150 200
maximum water volume [l]
= ön basınç
= maksimum su hacmi
Örnek 1
İç ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur.
Su devresindeki toplam su hacmi 100 litredir.
Bu örnekte, hiçbir işlem ya da ayarlama gerekli değildir.
Örnek 2
İç ünite su devresindeki en yüksek noktaya kurulmuştur. Su
devresindeki toplam su hacmi 350 litredir.
Sonuç:
350 l büyüktür 280 l olduğuna göre, ön basınç düşürülmelidir
(yukarıdaki tabloya bakın).
Gerekli ön basınç değeri:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
Buna karşılık gelen maksimum su hacmi grafikten okunabilir:
yaklaşık 410 l.
Toplam su hacmi (350 l) maksimum su hacminden (410 l) düşük
olduğu için, genleşme kabı montaj için yeterlidir.
Genleşme kabı ön yükleme basıncının ayarlanması
Genleşme kabının fabrika ayar ön basıncının (1 bar) değiştirilmesi
gerektiğinde aşağıdaki esaslar göz önünde bulundurulmalıdır:
Genleşme kabı ön basıncını ayarlamak için yalnız kuru azot
kullanın.
Genleşme kabı ön basıncının hatalı ayarlanması sistemin
arızalanmasına yol açacaktır. Bu nedenle ön basınç yalnız
ehliyetli bir tesisatçı tarafından ayarlanmalıdır.
250 300 350 400 450
