4.2. Vorsichtsmaßnahmen bei der Installation
Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche,
sodass die Einheit nach der Installation keine betriebsbedingten
Vibrationen oder Lärm erzeugt.

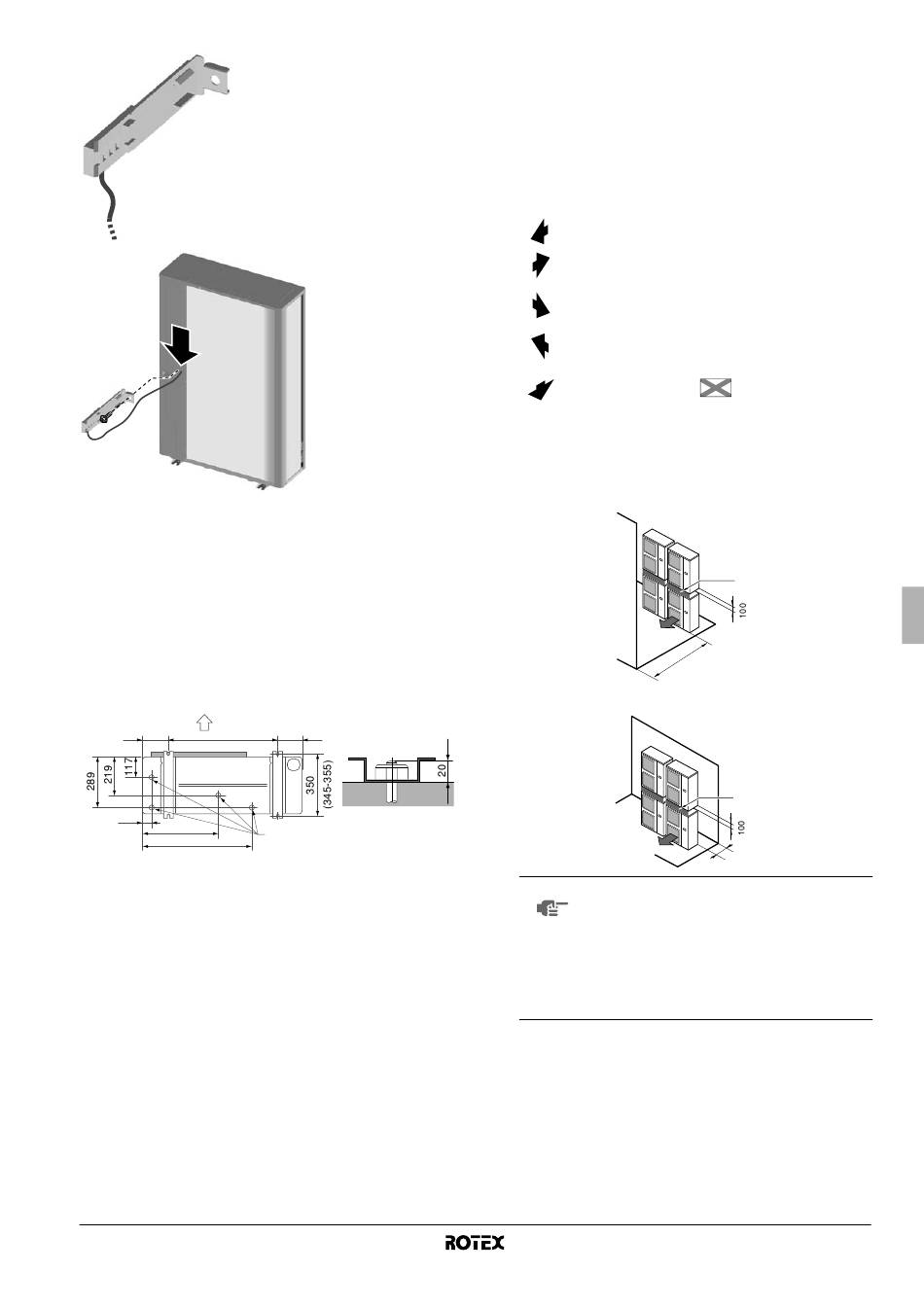

Die Einheit mit den dafür vorgesehenen Ankerschrauben fest
auf der Montagefläche verschrauben - siehe Abbildung. (Halten
Sie hierzu 4 Sätze M12-Ankerschrauben, Muttern und
Unterlegscheiben bereit, die im Fachhandel erhältlich sind.)
Am besten die Ankerschrauben nur so weit einschrauben, bis
sie noch um 20 mm aus der Montagefläche herausstehen.
A
140
620
B
47
423
614
A Austrittsseite
B Ansicht von unten (mm)
C Abflussloch
RRRQ011~016AAV1+Y1
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW55782-1B
140
C
4.3. Abmessungen und erforderliche Abstände zur
Durchführung von Wartungsarbeiten
Der Auslass der Anschlussleitung bei der Installation, die in
Abbildung 4 dargestellt wird, geht nach vorne oder nach unten.
Numerische Werte sind in mm angegeben.
Wird die Leitung nach hinten verlegt, muss rechts von der
Einheit ein Abstand von ≥250 mm eingehalten werden.
(A) Bei einer Installation mit nicht übereinander gestapelten
Einheiten (Siehe Abbildung 4)
Hindernis auf der
Ansaugseite
Hindernis auf der
Auslassseite
Hindernis auf der linken
Seite
Hindernis auf der
rechten Seite
Hindernis oben
Hindernis vorhanden
(B) Bei einer Installation mit mehreren übereinander gestapelten
Einheiten
1.
Wenn sich vor dem Luftauslass Hindernisse befinden
2.
Wenn sich vor dem Lufteinlass Hindernisse befinden
HINWEIS
Auf keinen Fall mehr als eine Einheit darüber
stapeln.
Zur Verlegung des Ablaufrohrs der oberen
Außeneinheit muss ein Abstand von etwa
100 mm eingehalten werden.
Dichten Sie Abschnitt A ab, so dass die aus
dem Auslass strömende Luft nicht umgeleitet
wird.
1
In solchen Fällen den
Boden des Einbau-
rahmens schließen,
um zu verhindern, dass
die ausgeblasene Luft
umgeleitet wird.
2
In solchen Fällen können
nur 2 Einheiten installiert
werden.
3
In solchen Fällen gibt es
keine Einschränkung bei
der Höhe L1.
Dieses Szenario ist nicht
zulässig.
A
≥1000
A
≥300
Installationsanleitung
6
