1 Caixa de distribuição com tarifário bonificado
2 Receptor que controla o sinal da empresa distribuidora de
energia eléctrica
3 Alimentação da unidade de exterior
(consulte o manual de instalação fornecido com a unidade de
exterior)
4 Contacto isento de tensão para a unidade interior
Quando a unidade de exterior é ligada a uma fonte de alimentação
com tarifário bonificado, o contacto isento de tensão do receptor que
controla o sinal do tarifário bonificado sinal, fornecido pela empresa
distribuidora de energia eléctrica, tem de ser ligado às braçadeiras
17 e 18 da X2M (como se mostra na figura anterior).
Se o parâmetro [D-01]=1 quando o sinal do tarifário bonificado é
enviado pela empresa distribuidora de energia eléctrica, o contacto
abre-se e a unidade entra em modo de desactivação forçada
Se o parâmetro [D-01]=2 quando o sinal do tarifário bonificado é
enviado pela empresa distribuidora de energia eléctrica, o contacto
fecha-se e a unidade entra em modo de desactivação forçada
Tipo 1
Este tipo de tarifários bonificados não interrompe o fornecimento de
energia.
Tipo 2
Este tipo de tarifários bonificados interrompe o fornecimento de
energia após um certo espaço de tempo.
Tipo 3
Este tipo de tarifários bonificados interrompe imediatamente o
fornecimento de energia.
Ao ligar o equipamento a um tarifário bonificado, altere as
regulações locais [D-01] e tanto [D-01] como [D-00], nos
casos de tarifários bonificados que não interrompem o
fornecimento de energia
indicados de tipo 1). Consulte "[D] Fornecimento de
energia com tarifário bonificado" na página 23, no capítulo
"Regulações locais".
NOTA Nos casos de tarifários bonificados que não inter-
rompem o fornecimento de energia., a unidade será
forçada a desligar-se. Continua a ser possível
controlar a bomba solar.
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade retoma
o funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte "[3] Reinício automático" na página 20.
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade retoma o
funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte "[3] Reinício automático" na página 20.
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
(1)
.
(2)
.
(como os anteriormente
A
RRANQUE E CONFIGURAÇÃO
A unidade interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às características do utilizador.
É importante que todas as informações desta secção
sejam lidas em sequência pelo instalador e que o sistema
seja configurado em conformidade.

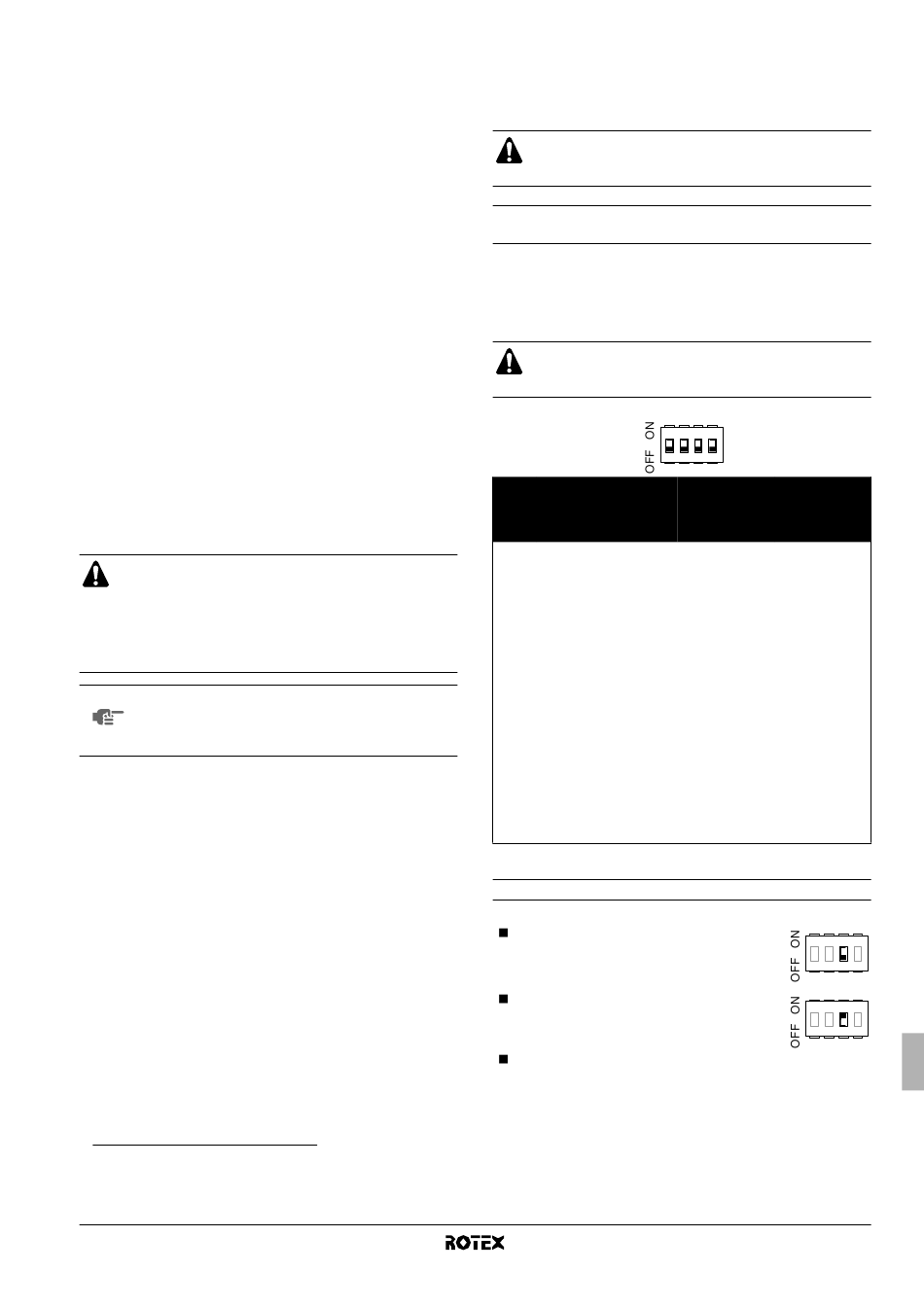

Visão geral da regulação dos interruptores de
configuração
Os interruptores de configuração SS2 situam-se na placa de circuito
da caixa de distribuição (consulte "Componentes principais da caixa
de distribuição" na página 7) e permitem configurar a instalação do
tanque de água quente doméstica, a ligação do termóstato da
divisão e o funcionamento da bomba.
Desligue a fonte de alimentação antes de abrir o painel de
serviço da caixa de distribuição e efectuar alterações ao
estado dos interruptores de configuração.
1
Inter-
ruptores
de confi-
guração
SS2 Descrição
1 Não se aplica ao
instalador
2 Instalação do tanque de
água quente doméstica
(consulte "Configuração
da instalação do tanque
de água quente
doméstica" na página 17.)
3 Ligação do termóstato da
divisão
(consulte "Configuração
da instalação do
termóstato da divisão" na
página 16.)
(a)
4 Esta regulação
determina o modo de
funcionamento, quando há
pedidos simultâneos de
mais aquecimento (ou
refrigeração) do ambiente
e de aquecimento de
águas domésticas.
(a) apenas quando o interruptor de configuração n.º 2 está na posição "ON".
Configuração da instalação do termóstato da divisão
Se nenhum termóstato de divisão estiver
ligado à unidade interior, o interruptor SS2-3
deve estar na posição OFF.
Se um termóstato de divisão está ligado à
unidade interior, o interruptor SS2-3 deve
estar na posição ON.
No termóstato de ambiente, regule adequadamente a
histerese, para evitar que a bomba se esteja sempre a ligar e
a desligar (trepidação), o que afecta a vida útil da bomba.
2 3 4
ON OFF
— (Predefinição)
Instalado Não instalado
(predefinição)
Ligação Não existe
efectuada nenhuma ligação
a um termóstato
(predefinição)
Prioridade a Sem prioridade
aquecimento/ (predefinição)
refrigeração
1 2 3 4
1 2 3 4
