E
XEMPLOS DE APLICAÇÕES HABITUAIS
Quando o sistema Rotex é utilizado em série com outra
fonte de calor (por ex., uma caldeira a gás), deve certificar-
se de que a temperatura de regresso da água ao
permutador de calor não é superior a 55°C. A Rotex não
assume qualquer responsabilidade por danos resultantes
de não ter sido cumprida esta exigência.
Estes exemplos de aplicação são aqui apresentados apenas para
clarificar conceitos.

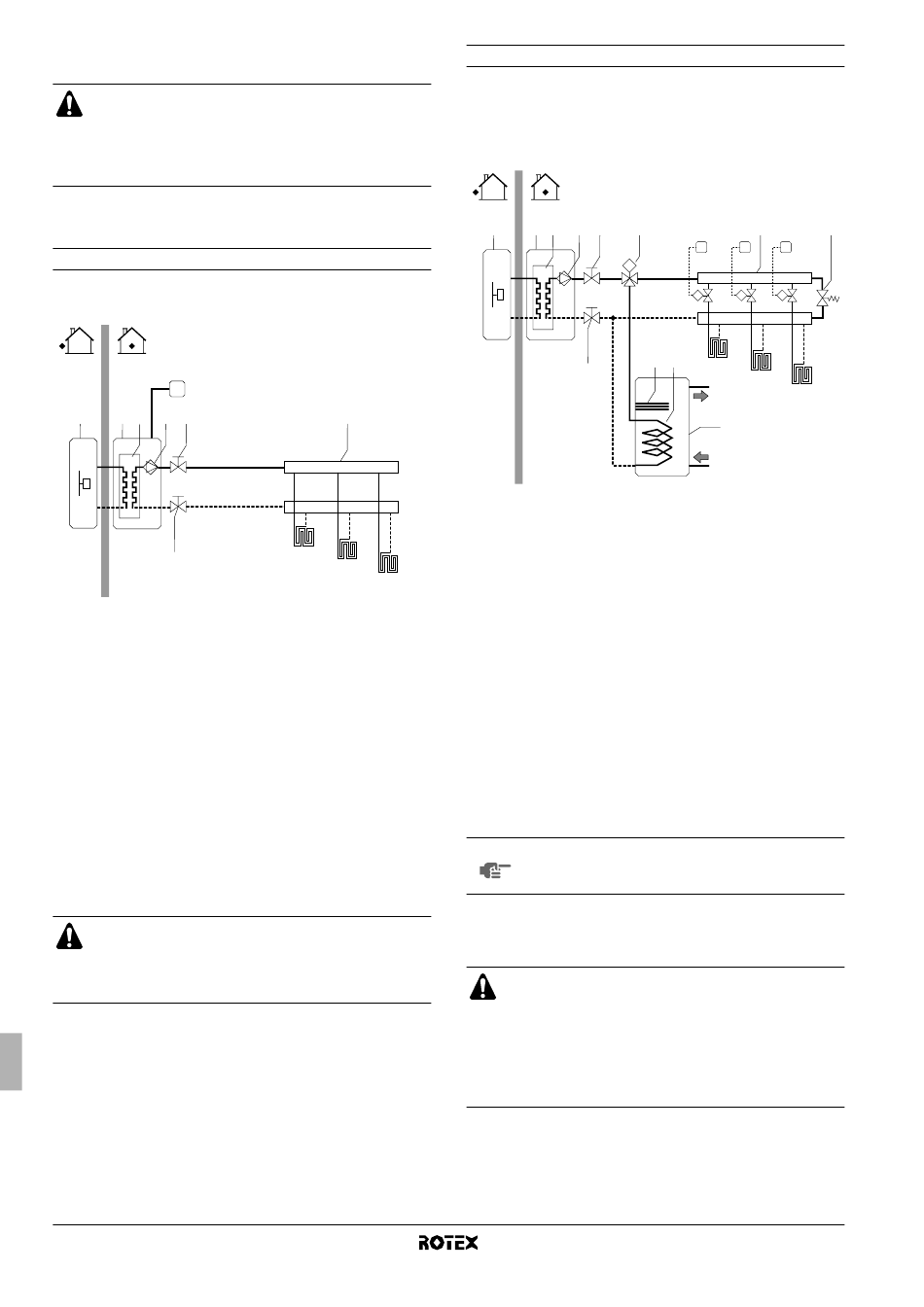

Aplicação 1
Aplicações só de aquecimento ambiente, com termóstato de
ambiente ligado à unidade interior.
T
1 2 3 4 5
7
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor
4 Bomba
5 Válvula de fecho
6 Colector (fornecimento
local)
Funcionamento da bomba e aquecimento do ambiente
Quando um termóstato da temperatura da divisão (T) está ligado à
unidade interior, a bomba (4) entra em funcionamento quando
houver um pedido de aquecimento proveniente deste termóstato.
Então, a unidade de exterior começa a trabalhar para alcançar a
temperatura pretendida para a saída de água, regulada na interface
de utilizador.
Quando a temperatura da divisão é superior ao ponto de regulação
do termóstato, a unidade de exterior e a bomba param.
Certifique-se de que liga os fios do termóstato aos termi-
nais correctos (consulte "Ligação do cabo do termóstato"
na página 14) e de que os interruptores de configuração
são posicionados devidamente (consulte "Configuração da
instalação do termóstato da divisão" na página 16).
Manual de instalação
3
6
FHL1
FHL2
FHL3
7 Válvula de fecho
FHL1..3 Circuito de aquecimento
de piso (fornecimento
local)
T Termóstato da divisão
(fornecimento local)
Aplicação 2
Aplicações só de aquecimento ambiente, sem termóstato de
ambiente ligado à unidade interior. A temperatura em cada divisão é
controlada por válvulas, uma em cada circuito de água. A água
quente doméstica é fornecida através do tanque de água quente
doméstica, que está ligado à unidade interior.
1 2 3 4 5 8
M
7
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor
4 Bomba
5 Válvula de fecho
6 Colector (fornecimento
local)
7 Válvula de fecho
8 Válvula motorizada de
3 vias (fornecimento
local)
9 Válvula de derivação
(fornecimento local)
Funcionamento da bomba
Sem nenhum termóstato ligado à unidade interior (2), a bomba (4)
pode ser configurada para trabalhar enquanto a unidade interior
estiver ligada, ou só até ser alcançada a temperatura pretendida da
água.
NOTA Para obter mais pormenores acerca da configuração
da bomba, consulte "Configuração do funcionamento
da bomba" na página 17.
Aquecimento ambiente
A unidade de exterior (1) trabalhar até alcançar a temperatura
pretendida para a saída de água, regulada na interface de utilizador.
Quando a circulação em cada circuito de aquecimento
ambiente (FHL1..3) é controlada por válvulas de controlo
remoto (M1..3), é importante instalar uma válvula de
derivação (9), para evitar a activação do fluxóstato de
segurança.
A válvula de derivação deve ser escolhida de forma a
assegurar em todos os momentos o fluxo mínimo de água
mencionado em "Tubagens de água" na página 10.
Unidade interior para o sistema de bomba de calor ar/água
6
T1 T2 T3
M1 M2 M3
10 11
FHL1
FHL2
FHL3
12
10 Aquecedor de apoio
11 Serpentina do
permutador de calor
12 Tanque de água quente
doméstica
FHL1..3 Circuito de aquecimento
de piso (fornecimento
local)
T1..3 Termóstatos de cada
divisão (fornecimento
local)
M1..3 Válvulas motorizadas de
controlo do circuito FHL1
(fornecimento local)
RKHBH/X008AA
4PW50203-1A
9
