Die Aktionen eines Wochentages löschen
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die Taste
< drücken.
2 Mit den Tasten pi und pj den Betriebsmodus
auswählen, bei dem Sie eine Programmierung löschen wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
Drücken Sie die Taste <, um die getroffene Auswahl des
3
Betriebsmodus zu bestätigen.
Der aktuelle Wochentag wird blinkend angezeigt.
4 Mit den Tasten pi und pj den Wochentag auswählen,
dessen programmierte Aktionen gelöscht werden sollen.
Der ausgewählte Wochentag wird blinkend angezeigt.
Die Tasten < und ba gleichzeitig 5 Sekunden lang drücken,
5
um die programmierten Aktionen des ausgewählten Wochen-
tages zu löschen.
Option für entfernten Alarm
Optional kann die Platine EKRP1HBA mit digitalem Ein- und
Ausgang in der Inneneinheit installiert werden. Dann kann das
System von einem entfernten Standort aus überwacht werden. Die
Adresskarte bietet 3 spannungsfreie Kontakte.
Ausgang 1 = THERMO EIN/AUS
Dieser Ausgang wird aktiviert, wenn sich die Einheit in
Raumheizungsbetrieb befindet.
Ausgang 2 = ALARM-AUSGANG
Dieser Ausgang wird aktiviert, wenn beim Gerät ein Fehler
aufgetreten ist.
Ausgang 3 = WARMWASSERBEREITUNG EIN/AUS
Dieser Ausgang wird
Warmwasserbereitung den Brauchwassertank aufheizt.
Weitere Informationen zur Installation dieser optionalen Einrichtung
siehe den betreffenden Geräte-Elektroschaltplan.

Optionale Fernbedienung

Wenn neben der Haupt-Fernbedienung
Fernbedienung installiert ist, kann man mit der Haupt-Fernbedienung
(Master) auf alle Einstellungen zugreifen. Mit der sekundären
Fernbedienung (Slave) ist es
timerprogrammierte Einstellungen zuzugreifen oder die Einstellung
von Parametern vorzunehmen.
Weiterer Einzelheiten dazu siehe Installationsanleitung.

Bauseitige Einstellungen

Das Rotex System wird durch bauseitige Einstellungen konfiguriert.
In dieser Bedienungsanleitung werden alle bauseitigen Einstellungen
erläutert, die mit dem Betrieb der Einheit zu tun haben und die für die
Wünsche des Benutzers in Bezug auf den Betrieb der Anlage von
Nutzen sein können. Eine Liste aller bauseitigen Einstellungen und
der Standardwerte finden Sie in "Tabelle bauseitiger Einstellungen"
auf Seite 17. In derselben Liste finden Sie 2 Spalten, in denen Sie
jeweils das Datum und den geänderten Einstellwert notieren können,
wenn Sie eine Einstellung
vornehmen.
In der Installationsanleitung finden Sie die Liste aller bauseitigen
Einstellungen.
Alle bauseitigen Einstellungen können über die Benutzerschnittstelle
der Inneneinheit eingesehen und programmiert werden.
Jeder bauseitigen Einstellung ist ein Code bestehend aus einer 3-
stelligen Zahl zugeordnet, zum Beispiel [5-03]. Dieser Code wird
über das Display der Benutzerschnittstelle angezeigt. Die erste Ziffer
[5] gibt den 'ersten Code' oder die Gruppe der bauseitigen
Einstellmöglichkeiten an. Die zweite und dritte Ziffer [03] bezeichnen
zusammen den 'zweiten Code'.
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem und Optionen
4PW61219-1
aktiviert, wenn die Einheit
auch die optionale
dagegen nicht möglich,
abweichend vom Standardwert

Vorgehensweise

Gehen Sie wie folgt vor, wenn Sie bauseitige Einstellungen ändern
wollen.
3
2

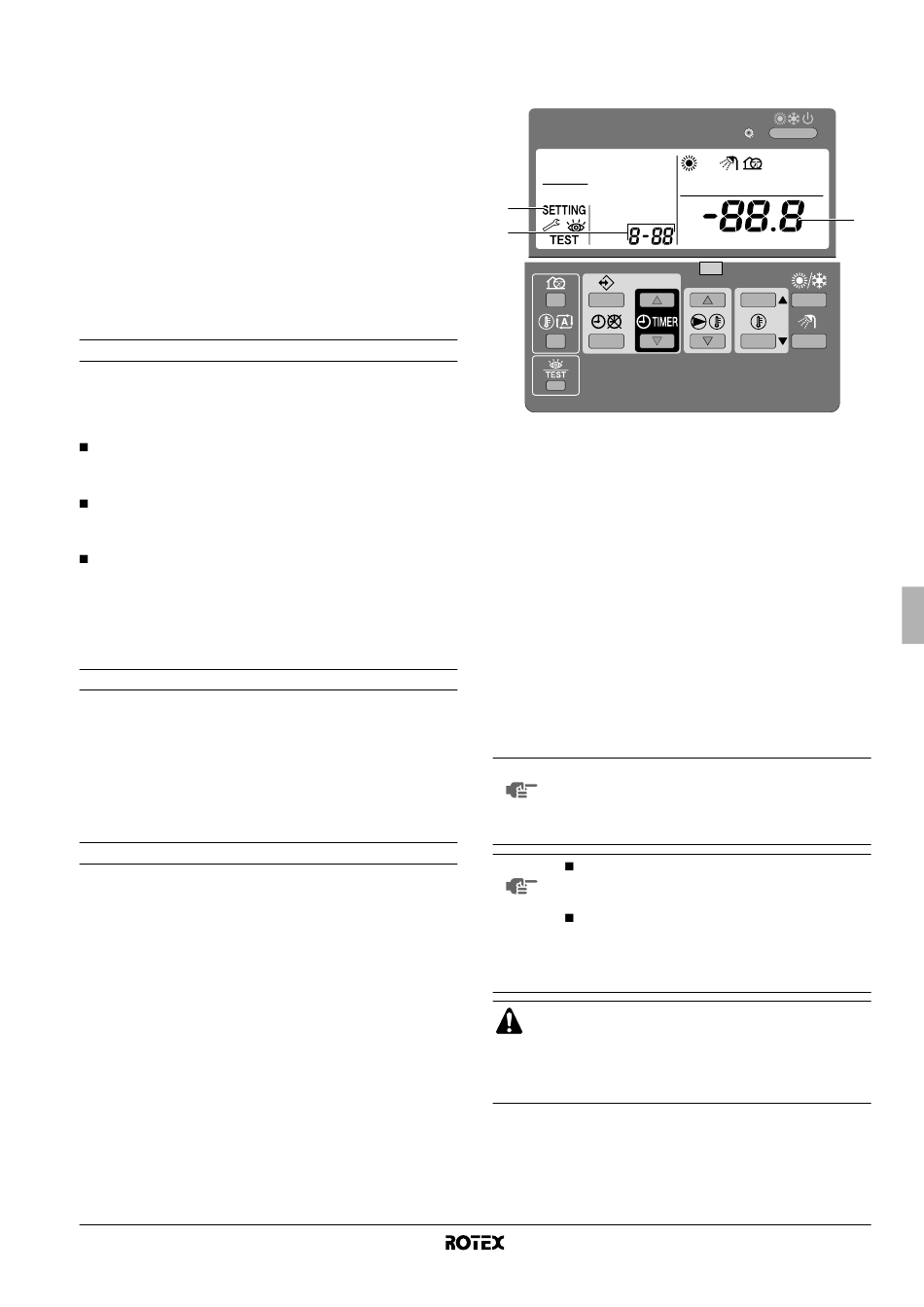

1 Drücken Sie für mindestens 5 Sekunden die Taste z, um in den
EINSTELLMODUS BAUSEITIG zu gelangen.
Das Symbol $
ausgewählte Einstellcode wird angezeigt ; (2), mit dem
eingestellten Wert - (1) rechts daneben.
Drücken Sie die Taste ébi, um den ersten Code der
2
gewünschten bauseitigen Einstellung auszuwählen.
3 Drücken Sie die Taste ébj, um den entsprechenden
zweiten Code der bauseitigen Einstellung auszuwählen.
zur
Mit den Tasten pfi und pfj ändern Sie den
4
eingestellten Wert der ausgewählten bauseitigen Einstellung.
5 Speichern Sie den neuen Wert, indem Sie die Taste pr
drücken.
6 Wollen Sie weitere bauseitige Einstellungen ändern, führen Sie
die Schritte 2 bis 4 erneut aus.
7 Nach Fertigstellung
EINSTELLMODUS BAUSEITIG zu verlassen.
auf
HINWEIS Änderungen, die an einer bauseitigen Einstellung
vorgenommen werden, werden nur gespeichert, wenn
die Taste pr gedrückt wird. Durch das Navigieren zu
einem anderen Einstellcode oder durch Drücken der
Taste z wird die Änderung verworfen.
HINWEIS Vor der Auslieferung sind die Einstellwerte
werksseitig wie folgt festgelegt worden - siehe
"Tabelle bauseitiger Einstellungen" auf Seite 17.
Wenn
BAUSEITIG verlassen, wird eventuell auf dem
LCD-Display der Fernbedienung "88" angezeigt,
während die Einheit dabei ist, sich selber zu
initialisieren.
Wenn Sie die bauseitigen Einstellungen durchgehen,
bemerken Sie möglicherweise, dass es einige bauseitigen
Einstellungen gibt, die nicht aufgeführt sind in "Tabelle
bauseitiger
bauseitigen Einstellungen sind für die Zwecke hier
unerheblich und sollten auch nicht geändert werden!
(3) wird angezeigt. Der
die Taste "z" drücken,
Sie den Modus EINSTELLMODUS
Einstellungen" auf Seite 17.
Bedienungsanleitung
1
aktuell
um den
Diese
