Vorgehensweise

Gehen Sie wie folgt vor, wenn Sie bauseitige Einstellungen ändern
wollen.
3
2

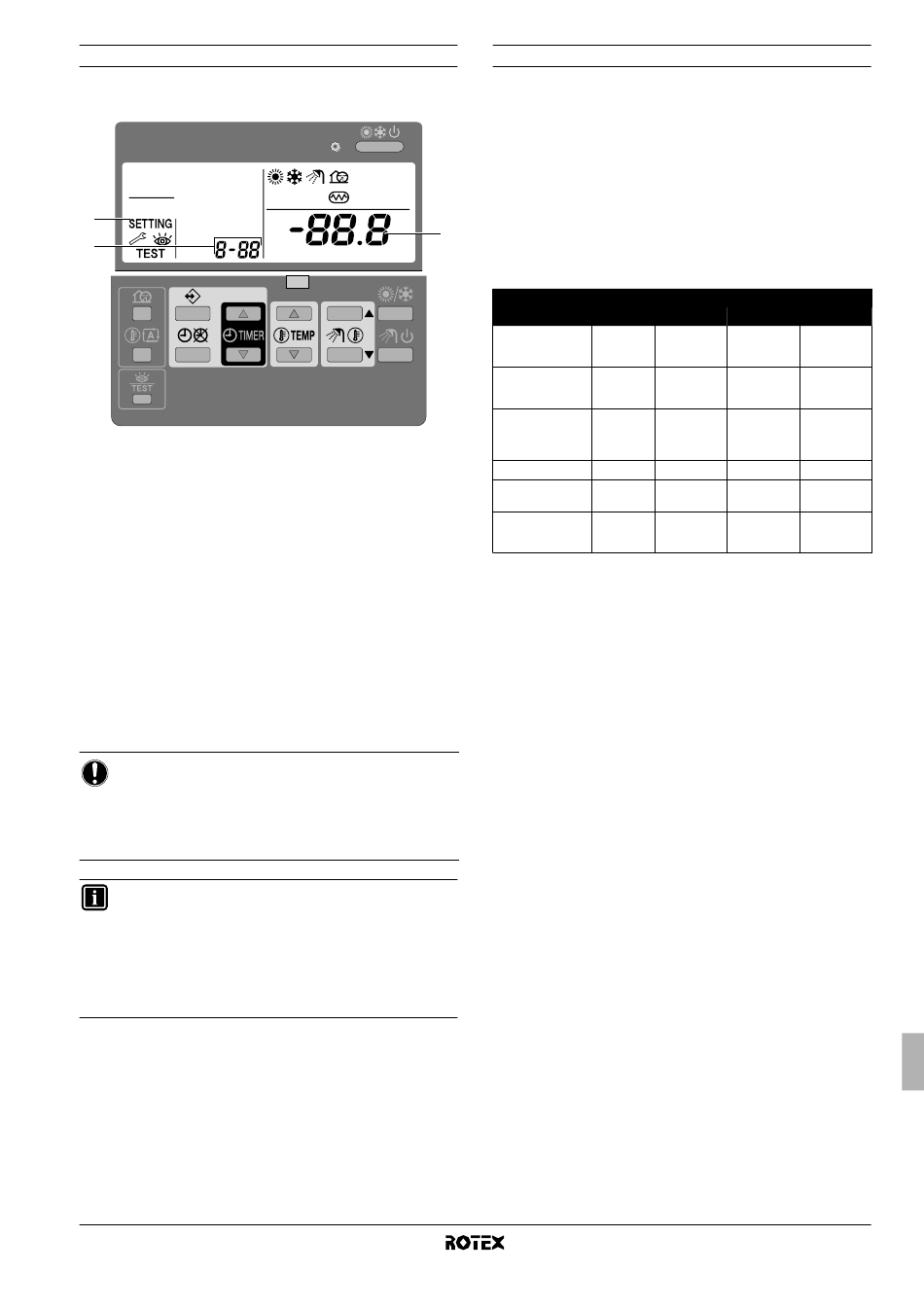

Drücken Sie für mindestens 5 Sekunden die Taste z, um in den
1
EINSTELLMODUS BAUSEITIG zu gelangen.
$
Das Symbol
ausgewählte Einstellcode wird angezeigt ; (2), mit dem
eingestellten Wert - (1) rechts daneben.
Drücken Sie die Taste bgi, um den ersten Code der
2
gewünschten bauseitigen Einstellung auszuwählen.
Drücken Sie die Taste bgj, um den entsprechenden
3
zweiten Code der bauseitigen Einstellung auszuwählen.
Mit den Tasten pfi und pfj ändern Sie den
4
eingestellten Wert der ausgewählten bauseitigen Einstellung.
Speichern Sie den neuen Wert, indem Sie die Taste pr
5
drücken.
6 Wollen Sie weitere bauseitige Einstellungen ändern, führen Sie
die Schritte 2 bis 4 erneut aus.
7 Nach Fertigstellung die
EINSTELLMODUS BAUSEITIG zu verlassen.
HINWEIS
Änderungen, die an
vorgenommen werden, werden nur gespeichert, wenn die
Taste pr gedrückt wird. Durch das Navigieren zu einem
anderen Einstellcode oder durch Drücken der Taste z
wird die Änderung verworfen.
INFORMATION
■
Vor der Auslieferung sind die Einstellwerte werksseitig
wie folgt festgelegt worden – siehe "8.10. Tabelle
bauseitiger Einstellungen" auf Seite 40.
■
Wenn Sie den Modus EINSTELLMODUS BAUSEITIG
verlassen, wird eventuell "88" an der LCD-Anzeige
der Benutzerschnittstelle angezeigt, während die
Einheit sich selbst initialisiert.
RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
(3) wird angezeigt. Der aktuell
z
Taste drücken, um
einer bauseitigen Einstellung

Detaillierte Beschreibung

[0] Zugriffserlaubnisstufe
Bestimmte Tasten der Benutzerschnittstelle können gesperrt werden,
damit kein Unbefugter unerwünschte Bedienschritte durchführen kann.
Es gibt drei Stufen der Zugriffserlaubnis (siehe die nachfolgende
Tabelle). Sie schalten um zwischen Stufe 1 und Stufe 2/3, indem Sie
gleichzeitig die Tasten pfi und pfj gedrückt halten
und dann sofort gleichzeitig die Tasten s und ba drücken, so dass
alle 4 Tasten zusammen mindestens 5 Sekunden lang gedrückt sind
(im Normalbetrieb). Beachten Sie, dass keine quittierende Anzeige
1
erfolgt. Bei Auswahl
Zugriffserlaubnisstufe – entweder Stufe 2 oder Stufe 3 – durch die
bauseitige Einstellung [0-00] bestimmt.
Taste
Taste
geräuscharmer
Betrieb
Taste für
wetterabhängigen
Sollwert
Taste zum
Aktivieren/
Deaktivieren
des Timers
Programmiertaste
pfi
Tasten für
pfj
Zeiteinstellung
Taste für
Inspektion/
Testbetrieb
[1] Wetterabhängiger Sollwert
Die bauseitigen wetterabhängigen Sollwerteinstellungen legen fest,
wie die Einheit arbeitet, wenn bestimmte Wetterbedingungen
herrschen. Wenn der wetterabhängige Betrieb aktiv ist, wird die
Wassertemperatur automatisch abhängig von der Außentemperatur
reguliert: Bei niedrigen Außentemperaturen wird das Wasser umso
wärmer gemacht und umgekehrt. Während des wetterabhängigen
Betriebs kann der Benutzer die Solltemperatur des Wassers um
maximal 5°C nach oben oder unten verstellen. Weitere Einzelheiten
den
über den wetterabhängigen
Betriebsanleitung.
■
Bauseitige Einstellungen für Heizbetrieb
■ [1-00] Niedrige Umgebungstemperatur (Lo_A): Niedrige
Außentemperatur.
■ [1-01]
Hohe
Außentemperatur.
■ [1-02] Sollwert bei niedriger Umgebungstemperatur (Lo_Ti):
Vorlauftemperatur-Sollwert, wenn die Außentemperatur dem
Wert für niedrige Umgebungstemperatur (Lo_A) entspricht
oder darunter liegt.
Beachten Sie, dass der Wert Lo_Ti höher sein sollte als
Hi_Ti, da bei niedrigen Außentemperaturen (d.h. Lo_A)
wärmeres Wasser erforderlich ist.
■ [1-03] Sollwert bei hoher Umgebungstemperatur (Hi_Ti):
Vorlauftemperatur-Sollwert, wenn die Außentemperatur dem
Wert für hohe Umgebungstemperatur (Hi_A) entspricht oder
darüber liegt.
Beachten Sie, dass der Wert Hi_Ti niedriger sein muss als
Lo_Ti, da bei wärmeren Außentemperaturen (d.h. Hi_A)
weniger warmes Wasser ausreicht.
■
Bauseitige Einstellungen für Kühlbetrieb
■ [1-05] Wetterabhängig für Kühlfunktion aktivieren (1)/
deaktivieren (0)
■ [1-06] Niedrige Umgebungstemperatur (Lo2_A): niedrige
Außentemperatur.
■ [1-07]
Hohe
Außentemperatur.
von Stufe 2/3 wird
Zugriffserlaubnisstufe
1 2
s
betriebsbereit —
ba
betriebsbereit —
pr
betriebsbereit betriebsbereit
<
betriebsbereit —
betriebsbereit —
z
betriebsbereit —
Betrieb entnehmen
Umgebungstemperatur (Hi_A):
Umgebungstemperatur (Hi2_A):
Installationsanleitung
die aktuelle
3
—
—
—
—
—
—
Sie der
Hohe
hohe
