Componentes Principales De La Caja De Conexiones - Rotex RKHBH016AB Manuel D'installation

1. Válvula de purga de aire
El aire que quede retenido en el circuito de agua se eliminará
automáticamente a través de la válvula de purga de aire.
2. Calefactor auxiliar
El calefactor auxiliar consta de un elemento calefactor eléctrico
que proporciona una capacidad de calefacción adicional al
circuito de agua si la capacidad de calefacción de la unidad
exterior es insuficiente debido a las bajas temperaturas
exteriores.
3. Sensores de temperatura
Tres sensores de temperatura determinan la temperatura del
agua en varios puntos del circuito del agua.
4. Caja de conexiones
La caja de interruptores alberga los componentes electrónicos y
eléctricos de la unidad interior.
5. Intercambiador de calor
6. Recipiente de expansión (10 l)
7. Interfaz de usuario
La interfaz de usuario permite al instalador y al usuario ajustar,
operar y realizar las tareas de mantenimiento de la unidad.
8. Conexión del líquido refrigerante
9. Conexión del gas refrigerante
10. Válvulas de cierre (accesorias)
Las válvulas de cierre de las conexiones de entrada y de salida
del agua permiten aislar el lado del circuito de agua de la unidad
interior del lado del circuito de agua residencial. Esto facilita el
drenaje y la sustitución del filtro de la unidad interior.
11. Conexión para la entrada del agua
12. Conexión para la salida del agua
13. Válvulas de drenaje y de llenado
14. Filtro de agua
El filtro de agua elimina la suciedad del agua para impedir que
se produzcan daños en la bomba o evitar atascos en el
evaporador. El filtro de agua deberá limpiarse regularmente.
Consulte "Mantenimiento" en la página 27.
15. Válvula de drenaje del recipiente de expansión
La válvula de drenaje del recipiente de expansión permite
purgar el agua residual del recipiente de expansión después de
realizar el drenaje mediante la válvula de drenaje y llenado.
16. Manómetro
Mediante el manómetro es posible leer la presión del agua que
circula por el circuito de agua.
17. Interruptor de flujo
El interruptor de flujo controla el caudal del circuito de agua y
protege al intercambiador de calor frente a la congelación e
impide que la bomba sufra daños.
18. Bomba
La bomba hace circular el agua por el circuito de agua.
19. Recipiente del calefactor auxiliar
El calefactor auxiliar calienta el agua de su depósito.
20. Protector térmico del calefactor auxiliar
El calefactor auxiliar está equipado con una protección térmica.
La protección térmica se activa cuando la temperatura es
demasiado alta.
21. Fusible térmico del calefactor auxiliar
El calefactor auxiliar está equipado con una protección térmica.
La protección térmica salta cuando la temperatura asciende de
forma excesiva (más alta que la temperatura del protector
térmico del calefactor auxiliar).
22. Válvula de alivio de presión
La válvula de alivio de presión impide que la presión del agua
supere el nivel máximo admisible en el circuito de agua del
sistema abriéndose a 3 bar y descargando un poco de agua.
RKHBH/X016AB
Unidad interior para bomba de calor de aire-agua
4PW50205-1A

Componentes principales de la caja de conexiones

K1M
TR1
15
TR1
X9A
12
X13A
11
SS1
SS2 on
10
on
SS2
off
A1P
FU1
9
A1P
16
A4P
A4P
OPTION EKSWW
X4M
1 2
X4M
8
OPTION EKSWW
X3M
L1 L2
L N
X3M (230V)

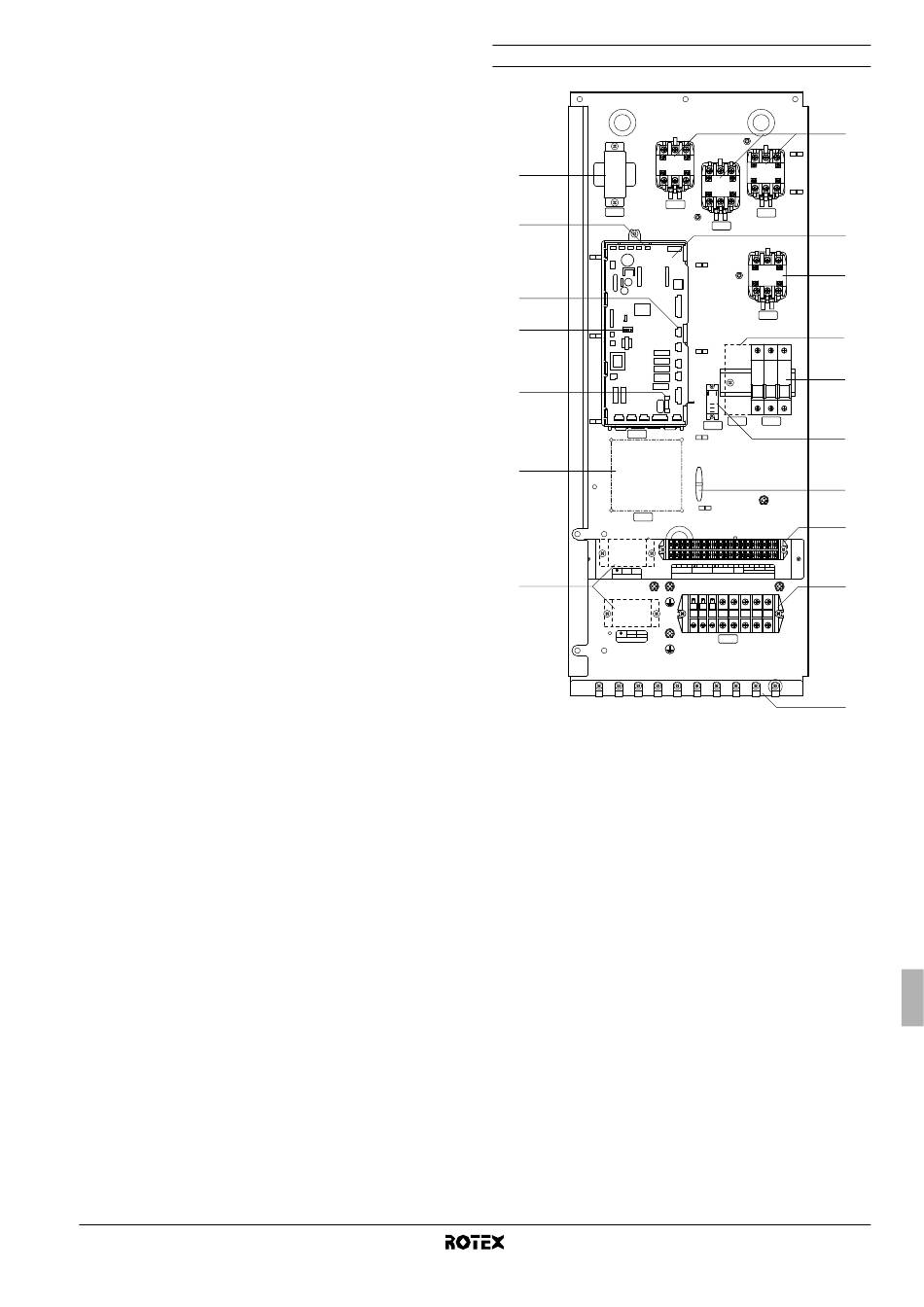

1. Contactores del calefactor auxiliar K1M, K2M y K5M
2. Tarjeta de circuito impreso principal
La tarjeta de circuito impreso principal controla el funciona-
miento de la unidad.
3. El contactor K3M del calefactor (sólo para instalaciones con
depósito de agua caliente sanitaria)
4. Disyuntor de la resistencia eléctrica F2B (sólo para instala-
ciones con depósito de agua caliente sanitaria)
Este disyuntor protege la resistencia eléctrica del depósito de
agua caliente sanitaria frente a sobrecargas o cortocircuitos.
5. Disyuntor del calefactor auxiliar F1B
El disyuntor protege el circuito eléctrico del calefactor auxiliar
frente a sobrecargas o cortoircuitos
6. Bloques de terminales
Los bloques de terminales permiten conectar el cableado de
obra con facilidad.
7. Sujetacables
Los sujetacables permiten fijar el cableado de obra a la caja de
conexiones mediante sujetacables para asegurar el alivio de
tracción de los cables.
8. Bloques de terminales X3M, X4M (sólo para instalaciones con
depósito de agua caliente sanitaria)
9. Fusible, tarjeta PCB FU1
10. Interruptor DIP SS2
El interruptor DIP SS2 está provisto de 4 interruptores
selectores para configurar determinados parámetros de
instalación. Consulte "Descripción general de los ajustes del
interruptor DIP" en la página 16.
K5M
K2M
K1M
K5M
K2M
OPTION EKSWW
K3M
K3M
OPTION EKSWW
F2B
F1B
F2B F1B
K4M
FU2
X2M
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
thermal Q2L
thermostat 2-way valve 3-way valve
fuse OPTIONAL
X2M
X1M
