JEMPLOS DE APLICACIÓN TÍPICA
Los ejemplos de aplicación que se indican a continuación sólo son
válidos con fines ilustrativos.

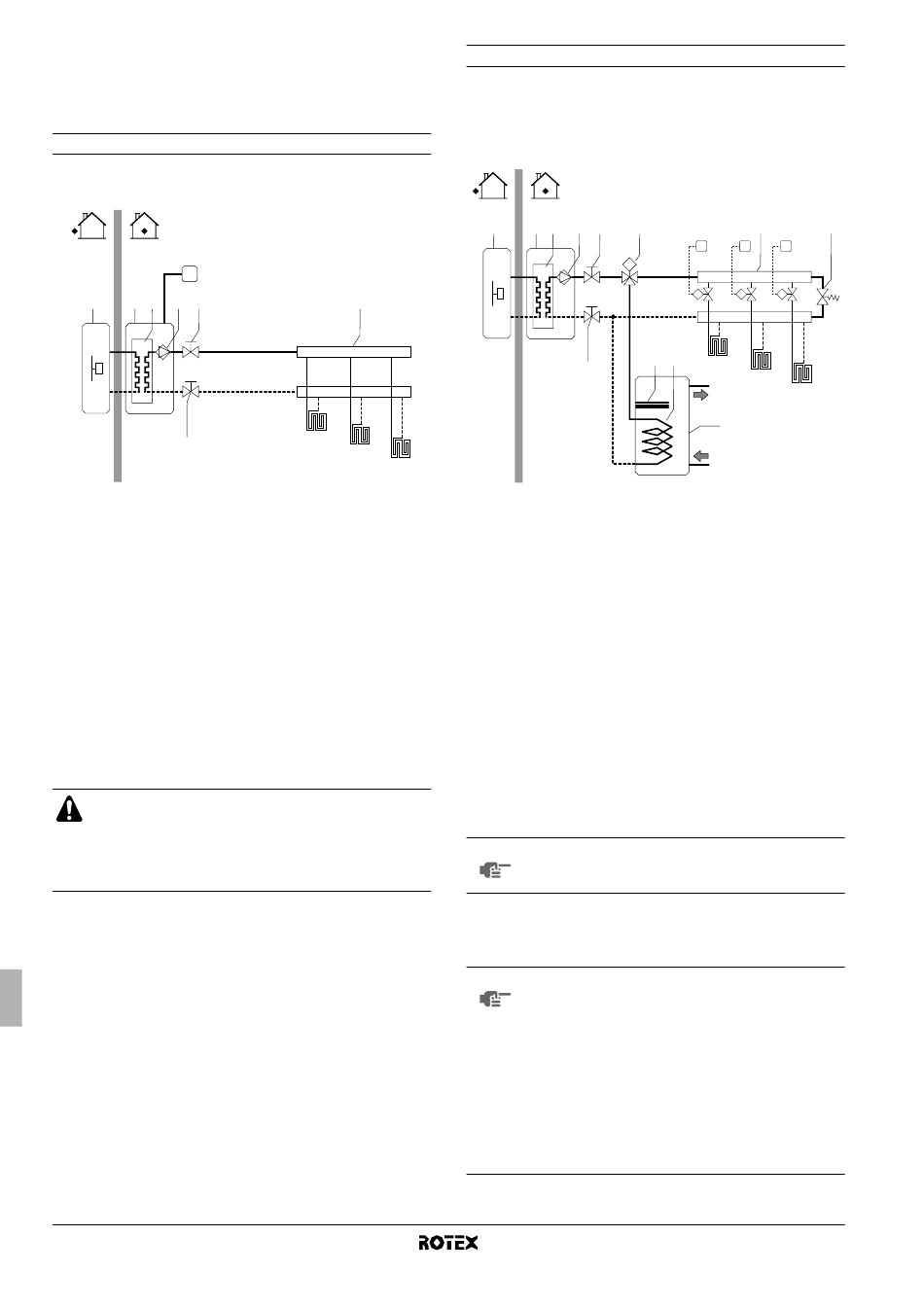

Aplicación 1
Instalación de sólo calefacción con un termostato instalado en la
habitación conectado a la unidad interior.
T
1 2 3 4 5
7
1 Unidad exterior
2 Unidad interior
3 Intercambiador de
calor
4 Bomba
5 Válvula de cierre
Funcionamiento de la bomba y calefacción de habitaciones
Cuando el termostato de la habitación (T) está conectado a la unidad
interior, la bomba (4) se activará cuando el termostato de la
habitación envíe una petición de calefacción y la unidad exterior se
activará para conseguir la temperatura deseada del agua de salida
conforme al ajuste de la interfaz del usuario.
Cuando la temperatura de la habitación se encuentre por encima del
punto de referencia del termostato, la unidad exterior y la bomba se
apagarán.
Asegúrese de conectar los cables del termostato a los
terminales correctos (véase "Conexión del cable del
termostato" en la página 20) y de configurar el interruptor
DIP para que se conmute correctamente (véase
"Configuración de la instalación del termostato de la
habitación" en la página 23).
Manual de instalación
4
6
FHL1
FHL2
FHL3
6 Colector (suministro
independiente)
7 Válvula de cierre
FHL1..3 Circuito cerrado de
calefacción de suelo
T Termosto de habitación
(opcional)
Aplicación 2
Instalación de sólo calefacción sin un termostato instalado en la
habitación conectado a la unidad interior. La temperatura de cada
una de las habitaciones se controla mediante una válvula en cada
circuito de agua. El depósito de agua caliente sanitaria conectado a
la unidad interior suministra el agua caliente sanitaria.
1 2 3 4 5 8
M
7
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Bomba
5 Válvula de cierre
6 Colector (suministro
independiente)
7 Válvula de cierre
8 Válvula de 3
vías(suministro
independiente)
9 Válvula de by-pass
(suministro
independiente)
Operación de la bomba
Sin termostato conectado a la unidad interior (2), la bomba (4) puede
configurarse para que funcione sincronizada con la unidad interior, o
bien, para que siga funcionando hasta alcanzar la temperatura del
agua requerida.
NOTA Encontrará información detallada sobre la configura-
ción de la bomba en el apartado "Configuración de
funcionamiento de la bomba" en la página 24.
Calefacción de habitaciones
La unidad exterior (1) se activará para alcanzar la temperatura de
agua de salida deseada conforme al ajuste de la interfaz del usuario.
NOTA Cuando la circulación en cada circuito de calefacción
de habitaciones (FHL1..3) se controla mediante
válvulas accionadas por control remoto (M1..3), es
importante instalar una válvula de by-pass (9) para
evitar que se active el dispositivo de seguridad del
interruptor de flujo.
La válvula de by-pass deberá seleccionarse de forma
que el caudal de agua mínimo quede garantizado de
acuerdo con las especificaciones del apartado
"Tubería de agua" en la página 15.
Se recomienda seleccionar una diferencia de presión
controlada por la válvula de by-pass.
Unidad interior para bomba de calor de aire-agua
6
T1 T2 T3
M1 M2 M3
11 12
FHL1
FHL2
FHL3
10
10 Depósito de agua
caliente sanitaria
(opcional)
11 Resistencia eléctrica
12 Serpentín del
intercambiador de calor
FHL1..3 Circuito cerrado de
calefacción de suelo
T1..3 Termosto de habitación
individual (opcional)
M1..3 Válvula motorizada
individual para controlar
el circuito FHL1
(suministro
independiente)
