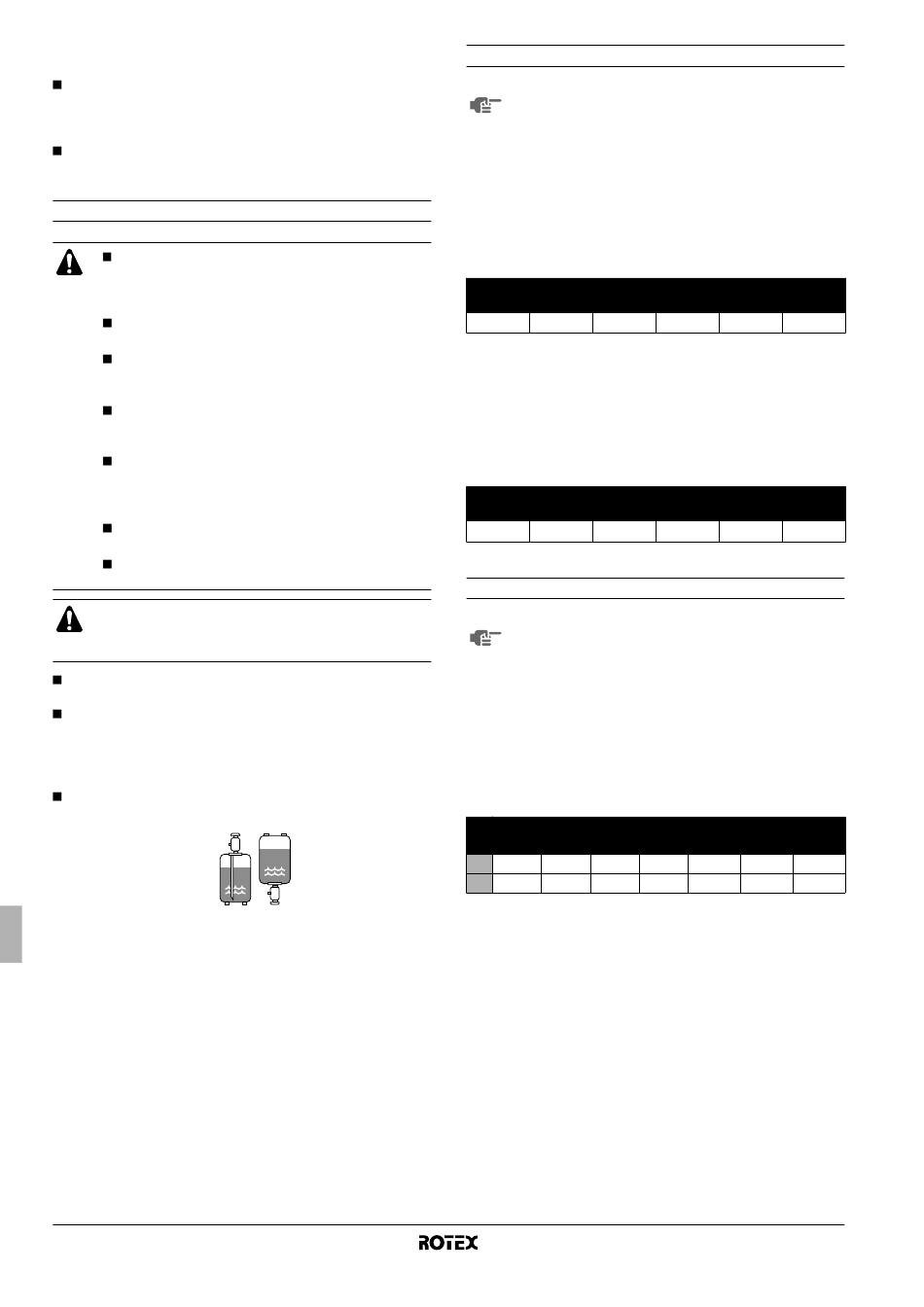

Extra Hoeveelheid Koelmiddel Berekenen - Rotex RRHQ011BAV3 Manuel D'installation

Voorkomen van een defecte compressor. Vul niet meer
koelmiddel bij dan voorgeschreven.
Deze buitenunit is in de fabriek gevuld met koelmiddel, maar
afhankelijk van de leidingdiameter en -lengte vereisen bepaalde
systemen een bijvulling van extra koelmiddel. Zie "Extra
hoeveelheid koelmiddel berekenen" op pagina 11.
Zie "Bijvullen voltooien" op pagina 11 in het geval dat koelmiddel
moet worden bijgevuld.
Voorzorgsmaatregelen en algemene richtlijnen
Wanneer het koelmiddelsysteem moet worden geopend
voor servicewerkzaamheden aan de unit, moet het koel-
middel worden behandeld en verwijderd in overeenstem-
ming met de relevante lokale en nationale wetgeving.
Het systeem kan niet met koelmiddel worden gevuld
voordat de lokale bedrading is voltooid.
Er mag enkel koelmiddel worden gevuld nadat een
lektest is uitgevoerd en na vacuümdrogen van het
systeem (zie "Lektest en ontluchten" op pagina 10).
Let op dat de maximum toegestane hoeveelheid niet
wordt overschreden. Anders bestaat gevaar voor een
vloeistofslag.
Wanneer u vult met een ongeschikte stof kan dit een
explosie of een ongeluk veroorzaken. Zorg er dus
altijd voor dat met het juiste koelmiddel (R410A) wordt
gevuld.
Koelmiddelflessen
geopend.
Draag bij het
beschermende handschoenen en bescherm uw ogen.
GEVAAR
Wanneer de voeding is ingeschakeld, sluit dan het
voorpaneel als u van de unit weggaat.
Deze unit vereist extra koelmiddel, afhankelijk van de lengte van
de koelmiddelleidingen die ter plaatse zijn aangesloten.
Vul het koelmiddel bij in vloeibare toestand in de vloeistofleiding.
Aangezien R410A een gemengd koelmiddel is, verandert de
samenstelling als het in gasvormige toestand wordt gevuld. In
dit geval kan de normale werking van het systeem niet langer
worden verzekerd.
Controleer voor het vullen of er een sifon op de koelmiddelfles
zit en plaats de fles naargelang.
Vullen met een fles met
een sifon
Vul vloeibaar koelmiddel bij
met de fles rechtop.
Montagehandleiding
11
moeten langzaam worden
vullen van koelmiddel altijd
Vullen met een fles
zonder sifon
Vul vloeibaar koelmiddel bij
met de fles ondersteboven.

Extra hoeveelheid koelmiddel berekenen

Leidinglengte is de lengte van de gas- of vloeistofleiding
(neem de langste) in één richting.
Voor V3-model
U hoeft niet extra bij te vullen als de leidinglengte minder dan 30 m is.
Wanneer de leidinglengte minder dan 5 m is, moet de unit volledig
hervuld worden. Zie "Bijvullen voltooien" op pagina 11.
Als de leidinglengte meer dan 30 m is, bepaal de extra hoeveelheid
koelmiddel die moet worden bijgevuld aan de hand van de tabel
hieronder.
Tabel 1: Extra hoeveelheid koelmiddel <unit: kg>
Lengte koelmiddelleidingen
3~5 m 5~30 m 30~40 m
(a) (b)
0,5
(a) Hervullen vereist, zie "Bijvullen voltooien" op pagina 11
(b) Geen extra vullen vereist
Voor W1-model
U hoeft niet extra bij te vullen als de leidinglengte minder dan 10 m is.
Als de leidinglengte meer dan 10 m is, bepaal de extra hoeveelheid
koelmiddel die moet worden bijgevuld aan de hand van de tabel
hieronder.
Tabel 2: Extra hoeveelheid koelmiddel <unit: kg>
Lengte koelmiddelleidingen
3~10 m 10~30 m 30~40 m
(a)
1 1,5
(a) Geen extra vullen vereist
Bijvullen voltooien
Voer ook vacuümdrogen uit van de interne leidingen van
de unit alvorens opnieuw te vullen met koelmiddel. Gebruik
hiervoor de interne servicepoort van de unit. Gebruik NIET
de servicepoorten op de afsluiter (zie "Werking van de
afsluiter" op pagina 8), aangezien vacuümdrogen niet
goed kan worden uitgevoerd met deze poorten.
Buitenunits hebben 1 poort op de leiding. Tussen de
warmtewisselaar en de 4-wegs klep.
Wanneer al het koelmiddel moet worden hervuld (bijv. na een lek),
zie de tabel hieronder voor de vereiste hoeveelheid koelmiddel.
Tabel 3: Totale te vullen hoeveelheid <eenheid: kg>
Lengte koelmiddelleidingen
3~10 m 10~20 m 20~30 m 30~40 m 40~50 m
V3 2,7 3,2 3,7
W1 2,95 3,45 3,95
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
40~50 m 50~60 m 60~75 m
1,0 1,5 2,0
40~50 m 50~60 m 60~75 m
2 2,5 3,0
50~60 m 60~75 m
4,2 4,7 5,2 5,7
4,45 4,95 5,45 5,95
