12. Prise X9A
La prise X9A accueille le connecteur de la thermistance
(uniquement pour les installations avec ballon d'eau chaude
domestique).
13. Fusible de pompe FU2 (fusible en ligne)
14. Relais de pompe K4M
15. Transformateur TR1
16. A4P
Carte PCB E/S numérique (uniquement pour les installations
avec kit d'alarme distante).
17. X6YA/X6YB/X6Y
Connecteurs pour raccordement à une alimentation électrique
à tarif
normal
Reportez-vous
"Raccordement à une alimentation électrique à tarif réduit" à la
page 21.
REMARQUE
Le schéma de câblage électrique se trouve à l'intérieur du
couvercle du coffret électrique.

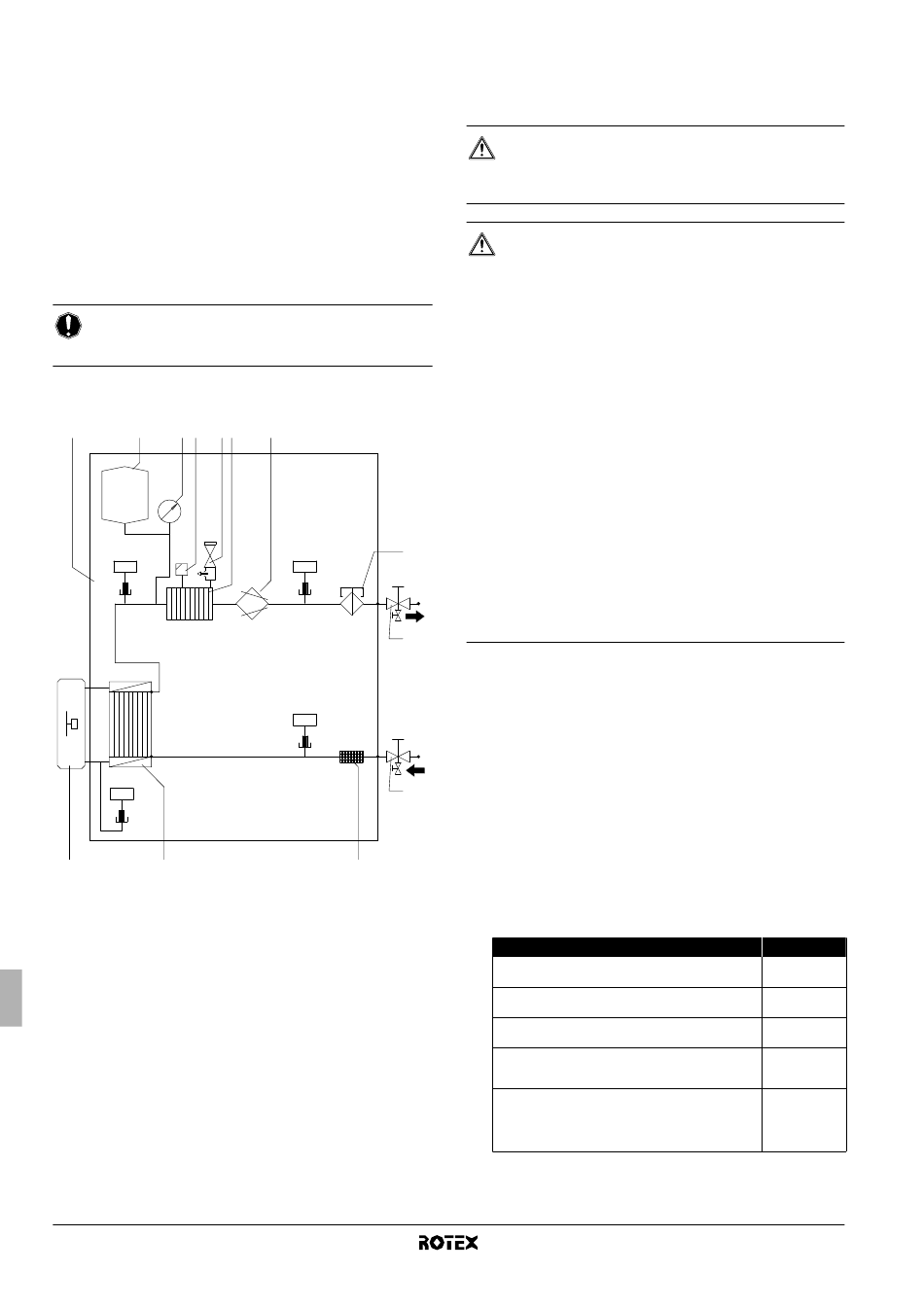

5.4. Schéma fonctionnel
2
3
4
5
6 7
R1T
t >
H
O
2
R3T
t >
1
13
1 Unité extérieure
2 Unité intérieure
3 Vase d'expansion
4 Manomètre
5 Purgeur
6 Soupape de décharge de pression
7 Chauffage d'appoint
8 Pompe
9 Contacteur de débit
10 Vanne d'arrêt de sortie d'eau avec vanne de purge
(installation sur place)
11 Vanne d'arrêt d'entrée d'eau avec vanne de purge
(installation sur place)
12 Filtre
13 Échangeur thermique
R1T Thermistance de l'échangeur de chaleur d'eau de sortie
R2T Thermistance d'eau de sortie de chauffage d'appoint
R3T Thermistance côté liquide réfrigérant
R4T Thermistance d'entrée d'eau
Manuel d'installation
12
également
à
la
section
8
9
R2T
t >
10
R4T
t >
11
12
6.
I
NSTALLATION DE L
6.1. Sélection d'un lieu d'installation
AVERTISSEMENT
Veillez
à
prendre
d'empêcher que l'unité soit utilisée comme abri par les
petits animaux.
ATTENTION
Les animaux qui entrent en contact avec des
composants électriques peuvent provoquer des
dysfonctionnements, de la fumée ou un incendie.
Veuillez demander au client de garder la zone autour
de l'unité propre et dégagée.
L'équipement n'est pas destiné à une utilisation dans
une atmosphère potentiellement explosive.
Prenez les précautions suffisantes, conformément
à la législation applicable, en cas de fuite de
réfrigérant.
Lors de l'installation de l'unité dans une petite pièce,
prenez des mesures de manière à ce que la
concentration de réfrigérant ne dépasse pas les
limites de sécurité autorisées en cas de fuite de
réfrigérant.
Les concentrations excessives de réfrigérant dans
une pièce fermée peuvent entraîner un manque
d'oxygène.
Endroit où des fuites de gaz inflammables peuvent se
produire, où des fibres de carbone ou de la poussière
pouvant détoner sont en suspension dans l'air ou où
des gaz inflammables volatiles comme le dissolvant
ou l'essence sont manipulés.
Ces types de gaz pourraient provoquer un incendie.
L'unité doit être montée au mur dans un endroit à l'intérieur qui
répond aux exigences suivantes:
L'emplacement d'installation est à l'abri du gel.
L'espace autour de l'unité convient parfaitement en cas de
maintenance. (Voir figure 2).
L'espace autour de l'unité permet une circulation d'air suffisante.
Il y a de la place pour que la soupape de décharge de pression
et la vanne de purge de condensat (uniquement pour les
modèles RKHBX avec kit de bac de purge EKHBDP) se
déclenchent.
La surface d'installation consiste en un mur ininflammable plat et
vertical, capable de supporter le poids en ordre de marche de
l'unité
(reportez-vous
à
techniques" à la page 51).
Toutes les longueurs de tuyau et distances ont été prises en
considération.
Exigence
Longueur maximale autorisée des tuyaux de
réfrigérant entre les unités extérieures et intérieures
Longueur minimale requise des tuyaux de réfrigérant
entre les unités extérieures et intérieures
Différence de hauteur maximale autorisée entre les
unités extérieures et intérieures
Distance maximale autorisée entre la vanne à 3 voies
et l'unité intérieure (uniquement pour les installations
avec ballon d'eau chaude domestique).
Distance maximale admise entre le ballon d'eau
chaude domestique et l'unité intérieure (uniquement
pour les installations avec ballon d'eau chaude
domestique). Le câble de thermistance fourni avec le
ballon d'eau chaude domestique fait 12 m de long.
(a) Selon l'unité extérieure raccordée. Reportez-vous au manuel d'installation
de l'unité extérieure.
(b) Avec <5 m, une recharge de l'unité extérieure (selon l'unité extérieure
raccordée) est requise. Reportez-vous au manuel d'installation de l'unité
extérieure.
Unité intérieure pour système de pompe à chaleur air à eau
'
UNITÉ INTÉRIEURE
des
mesures
appropriées
la
section
"12. Spécifications
Valeur
75 m/50 m
(b)
3 m
30 m
3 m
10 m
RKHBH/X016BB
4PW62576-2 – 10.2010
