3. Před instalací
VAROVÁNÍ
Vzhledem k tomu, že maximální pracovní tlak pro jednotku
RRLQ je 4,17 MPa nebo 41,7 bar, může být nutné použít
potrubí s větší tloušťkou stěny. Viz odstavec "8.1. Volba
materiálu potrubí" na straně 10.
3.1. Rozsah tohoto návodu
Tato příručka popisuje postupy pro manipulaci, instalaci a zapojování
jednotek RRLQ. Tato příručka byla vytvořena za účelem zajištění
odpovídající údržby jednotky a v případě vzniku problému poskytne
nápovědu.
3.2. Bezpečnostní opatření pro chladivo R410A
■
Toto chladivo vyžaduje přísná bezpečnostní opatření, aby byl
systém udržován v čistotě, suchu a dobře zatěsněný.
- Čistota a sucho
Cizí materiály (včetně minerálních olejů nebo vlhkosti) nesmí
vniknout do systému.
- Utěsnění
Pečlivě si přečtěte část "9. Bezpečnostní opatření na rozvodu
chladiva" na straně 10 a dodržujte tyto postupy.
■
Vzhledem k tomu, že chladivo R410A je smíšeného typu, musí
být potřebné dodatečné chladivo plněno v kapalném stavu.
(Pokud je chladivo v plynném stavu, jeho složení se změní
a systém nebude pracovat správně).
■
Připojená vnitřní jednotka musí být jednotkou RKHBH/X016
navrženou výhradně pro chladivo R410A.
3.3.

Instalace

■
Informace o instalaci vnitřní jednotky naleznete v instalačním
návodu vnitřní jednotky.
■
Nikdy nespouštějte jednotku bez termistorů (R3T, R4T) nebo
tlakových snímačů (S1NPH, S1PH); může dojít ke spálení
kompresoru.
■
Při zapojování/odpojování štítků ověřte název modelu a sériové
číslo na venkovních (předních) štítcích, aby nedošlo k chybám.
■
Při zavírání servisních panelů dbejte na to, abyste nepoužili
větší dotahovací sílu než 4,1 N•m.
3.4.

Identifikace modelu

Jednotky RRLQ obsahují zvláštní vybavení (izolace, ohřívač spodní
desky...) pro zajištění správného provozu v oblastech s možným
výskytem nízkých teplot spolu s vysokou vlhkostí. Tyto modely
obsahují protiopatření (izolaci, vyhřívání dolní desky...), aby se
zabránilo zamrznutí.
Venkovní jednotka RRLQ_CA může být propojena s vnitřní
jednotkou RKHBH/X016* (ohřívač spodní desky na venkovní
jednotce je řízen obvodovou deskou venkovní jednotky).
RRLQ011~016CAV3+W1
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW57795-1 – 10.2010

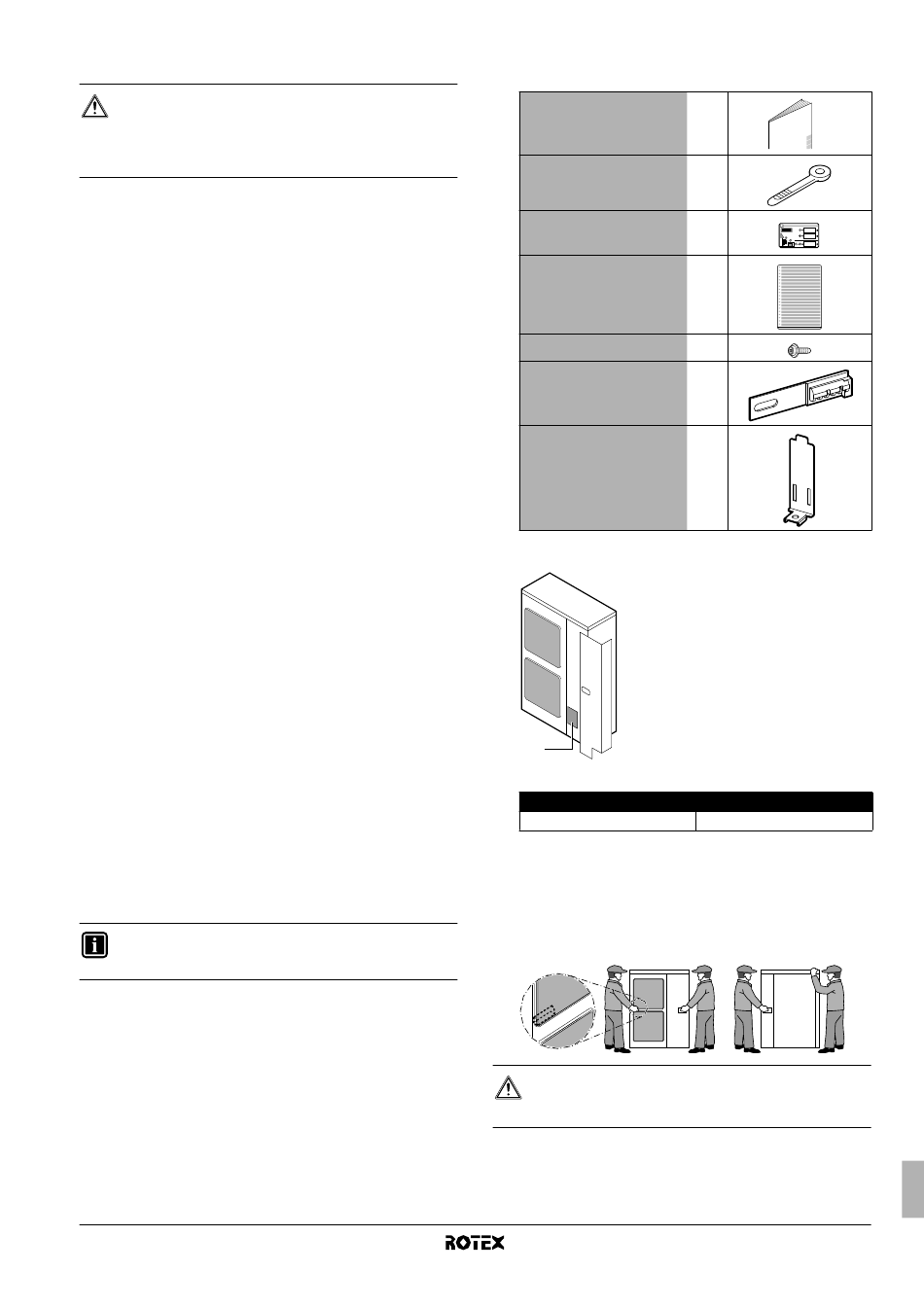

3.5. Příslušenství
■
Zkontrolujte, zda je u jednotky následující příslušenství
Instalační návod
Kabelové pásky
Štítek pro označení fluorovaných
skleníkových plynů
Vícejazyčný štítek pro označení
fluorovaných skleníkových plynů
Šroub (M4x12)
Montážní deska pro termistor
(náhradní)
Úchyt pro termistor
Umístění příslušenství naleznete na obrázku dole.
1
1
■
Možné volitelné možnosti
Kryt proti sněhu
RK016SNC
(a) Tato volitelná karta požadavků platí pouze pro funkci "nastavení provozu
na požadavek". Viz instalační návod pro KRP58M51.
3.6.

Manipulace

Jak je znázorněno na obrázku dole, pomalu posuňte jednotku
uchopením úchyty na levé a pravé straně. Umístěte ruce na rohy
namísto uchopení za vstup vzduchu, aby nedošlo k zdeformování skříně.
UPOZORNĚNÍ
Nedotýkejte se vzduchového vstupu ani hliníkových lopatek
na jednotce, vyhnete se tak zranění.
1
2
1
1
1
1
1
Příslušenství
Karta požadavků
(a)
KRP58M51
Instalační návod
