Zabraňte dětem v lezení po vnější jednotce, ani na ni
nepokládejte žádné objekty. Pád může způsobit zranění.
■
Pro použití jednotek v aplikacích s možností vzniku teplotních
výstrah (alarmů) se doporučuje předvídat zpoždění 10 minut pro
signalizaci výstrahy v případě, že je teplota výstrahy
překročena. Jednotka se může zastavit na několik minut během
normálního provozu za účelem "rozmrazování jednotky" nebo
při "vypnutí termostatem".
■
Utáhněte převlečnou matici podle předepsané metody pomocí
momentového klíče.
Jestliže utáhnete převlečnou matici příliš, může po delší době
prasknout a způsobit únik chladiva.
3. Před instalací
VÝSTRAHA
Vzhledem k tomu, že maximální pracovní tlak pro tuto
venkovní jednotku je 4,17 MPa nebo 41,7 bar, možná
bude potřeba potrubí s větší tloušżkou stěny. Viz odstavec
"8.1. Volba materiálu potrubí" na straně 9.
3.1. Rozsah tohoto návodu
Tato příručka popisuje postupy pro manipulaci, instalaci a zapojování
jednotek RRLQ. Tato příručka byla vytvořena za účelem zajištění
odpovídající údržby jednotky a v případěvzniku problému poskytne
nápovědu.
3.2. Bezpečnostní opatření pro chladivo R410A
■
Toto chladivo vyžaduje přísná bezpečnostní opatření, aby byl
systém udržován v čistotě, suchu a dobře zatěsněný.
- Čistota a sucho
Cizí materiály (včetně minerálních olejů nebo vlhkosti) nesmí
vniknout do systému.
- Utěsnění
Pečlivě si přečtěte část "9. Bezpečnostní opatření na rozvodu
chladiva" na straně 9 a dodržujte tyto postupy.
■
Vzhledem k tomu, že chladivo R410A je smíšeného typu, musí
být potřebné dodatečné chladivo plněno v kapalném stavu.
(Pokud je chladivo v plynném stavu, jeho složení se změní a
systém nebude pracovat správně).
■
Připojená vnitřní jednotka musí být jednotkou RKHBH/X008
navrženou výhradně pro chladivo R410A.
3.3.

Instalace

■
Informace o instalaci vnitřní jednotky naleznete v instalačním
návodu vnitřní jednotky.
■
Nikdy neprovozujte jednotku bez termistorů, protože by to mohlo
mít za následek hoření kompresoru.
■
Při zapojování/odpojování štítků ověřte název modelu a sériové
číslo na venkovních (předních) štítcích, aby nedošlo k chybám.
■
Při zavírání servisních panelů dbejte na to, abyste nepoužili
větší dotahovací sílu než 4,1 N
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011
• m.
3.4.

Identifikace modelu

Jednotky RRLQ obsahují zvláštní vybavení (izolace, ohřívač spodní
desky, ...) pro zajištění správného provozu v oblastech s možným
výskytem nízkých teplot spolu s vysokou vlhkostí. Tyto modely
obsahují protiopatření (izolaci, vyhřívání dolní desky, ...), aby se
zabránilo zamrznutí.
RR L Q 006 BB
Třída výkonu (kW)
Venkovní jednotka s chladivem R410A
L=nízká teplota vody – zóna teploty okolí (–10°C~–20°C)
Dělené venkovní dvojité tepelné čerpadlo
INFORMACE
Venkovní jednotku RRLQ0*BA/BB lze připojit pouze k
vnitřní jednotce RKHBH/X008BA/BB (vyhřívání spodní
desky u venkovní jednotky musí být řízeno vnitřní
jednotkou).
3.5. Příslušenství
■
Zkontrolujte, zda je u jednotky následující příslušenství
Instalační návod
Štítek pro označení
fluorovaných skleníkových plynů
Vícejazyčný štítek pro označení
fluorovaných skleníkových plynů
■
Volitelné doplňky
RRLQ
(a) Montováno ve výrobě.
Volitelné vyhřívání spodní desky
RKHBH/X008AA
RKHBH/X008BA/BB
3.6.

Manipulace

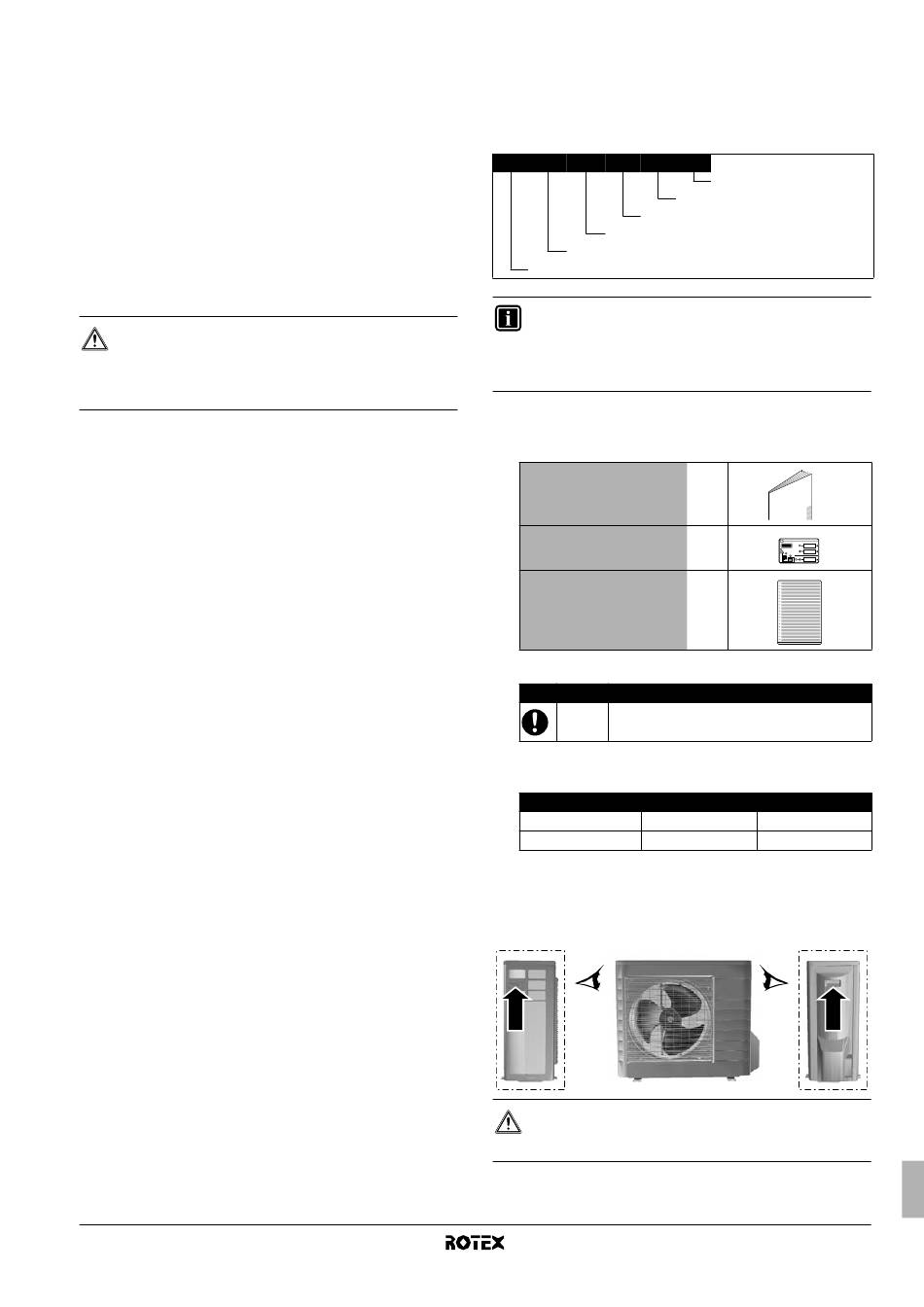

Jak je znázorněno na obrázku dole, pomalu posuňte jednotku
uchopením úchyty na levé a pravé straně.
A A
A
UPOZORNĚNÍ
Nedotýkejte se vzduchového vstupu ani hliníkových
lopatek na jednotce, vyhnete se tak zranění.
V3
V3=1~, 230 V, 50 Hz
Řada
1
1
1
Vyhřívání spodní desky
(a)
Standardní
EKBPHT08 EKBPHT08BA
Možné Není povoleno
Možné Možné
B B
B
Instalační návod
