Instalarea kit-ului încălzitor
ATENŢIE
Kit-ul încălzitor poate fi instalat şi folosit numai în
combinaţie cu aparatul de interior RKHBRD.
Încălzitorul din kit-ul încălzitor poate fi conectat numai
la ieşirea apei de încălzire a spaţiului a aparatului de
interior RKHBRD. Alte conexiuni nu sunt admise.
La aparatul de interior RKHBRD poate fi conectat un
singur kit încălzitor. Nu este permisă combinarea mai
multor kit-uri încălzitoare în serie sau în paralel.
Alegerea unei locaţii de instalare
Kit-ul încălzitor se montează pe perete într-o locaţie interioară care
îndeplineşte următoarele condiţii:
Locaţia este protejată împotriva îngheţului.
Spaţiul din jurul kit-ului încălzitor este adecvat pentru activităţile
de service. (Vezi figura 4).
Spaţiul din jurul kit-ului încălzitor permite o circulaţie suficientă a
aerului.
Suprafaţa de instalare este un perete plan, vertical şi ignifugat,
cu o capacitate portantă suficientă pentru greutatea de regim a
kit-ului încălzitor.
Nu există pericol de incendiu ca urmare a pierderilor de gaz
inflamabil.
Toate lungimile şi distanţele pentru tubulatură au fost luate în
considerare.
Cerinţă
Distanţa maxim admisă între kit-ul încălzitor şi
aparatul de interior.
În timpul operării în regim normal, kit-ul încălzitor produce
sunete care pot fi percepute drept zgomot. Originea sunetului
poate fi activarea contactorului. Prin urmare, se recomandă să
instalaţi kit-ul încălzitor pe un perete rezistent şi nu în, sau
în,apropierea unui mediu sensibil din punct de vedere acustic
(de ex. dormitorul).
Nu instalaţi kit-ul încălzitor în încăperile cu umiditate foarte
ridicată (de ex. în baie).
Echipamentul nu este destinat pentru folosirea în atmosfere cu
potenţial exploziv.
Nu instalaţi kit-ul încălzitor în locaţii folosite frecvent drept loc de
muncă.
În cazul efectuării lucrărilor de construcţie (de ex. lucrări de
şlefuire), când se generează cantităţi importante de praf, kit-ul
încălzitor trebuie acoperit.
În cazul scurgerilor de apă, asiguraţi-vă că aceasta nu cauzează
deteriorarea locaţiei de instalare şi a împrejurimilor.
Nu amplasaţi obiecte sau echipamente pe kit-ul încălzitor.
Asiguraţi-vă că nu există câmpuri electromagnetice externe în
imediata vecinătate a releului de debit, acestea putând afecta
funcţionarea dispozitivului.
Dimensiunile şi spaţiul pentru service
Unitate de măsură: mm.
Pentru dimensiunile kit-ului încălzitor, vezi figura 3.
Pentru spaţiul necesar pentru service, vezi figura 4.
RKBUHAA6V3+W1
Kit încălzitor pentru sistemul de pompă de căldură aer-apă
4PW58904-1
Instalarea kit-ului încălzitor
La livrare, kit-ul încălzitor trebuie verificat şi eventualele
deteriorări trebuie raportate imediat agentului transportatorului.
Verificaţi dacă sunt incluse toate accesoriile kit-ului încălzitor
(vezi "Accesorii" la pagina 2).
1 Marcaţi poziţiile de fixare pe perete (2 în partea de sus şi 2 în
partea de jos).
Asiguraţi-vă că marcajele (2 câte 2) sunt perfect aliniate şi că
dimensiunile acestora sunt conforme cu figura 2.
În cazul în care kit-ul încălzitor nu este instalat în poziţia plană,
în circuitul de apă poate pătrunde aer, ceea ce duce la
funcţionarea defectuoasă a încălzitorului.
2 Daţi 4 găuri şi montaţi 4 dibluri (potrivite pentru M6).
Diblurile şi şuruburile trebuie să existe la faţa locului.

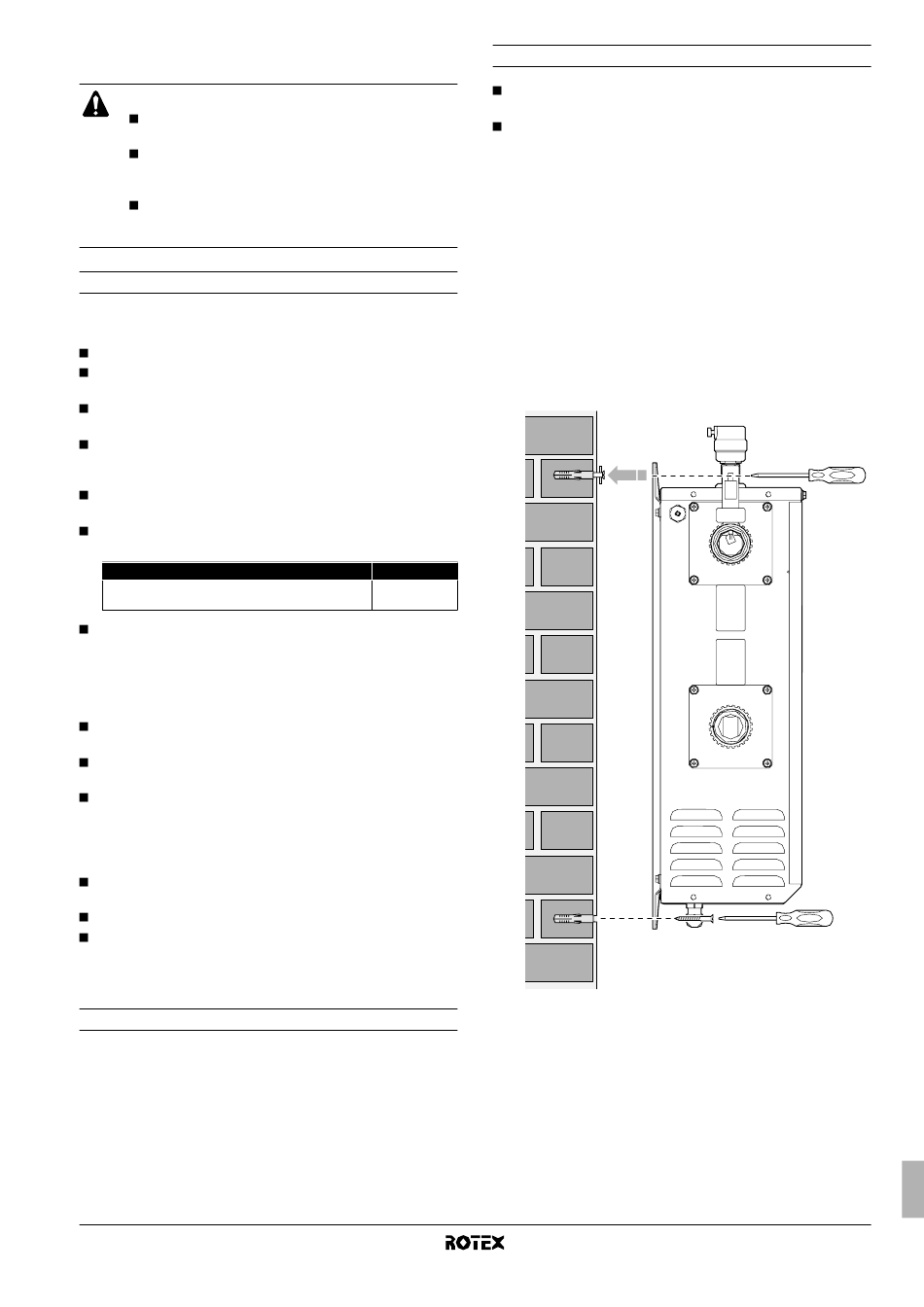

3 Introduceţi şuruburile în diblurile din partea de sus şi suspendaţi
kit-ul încălzitor de acestea.
4 Introduceţi şuruburile în diblurile din partea de jos şi strângeţi
bine toate cele 4 şuruburi.
1 1
Valoare
10 m
1 1
2
