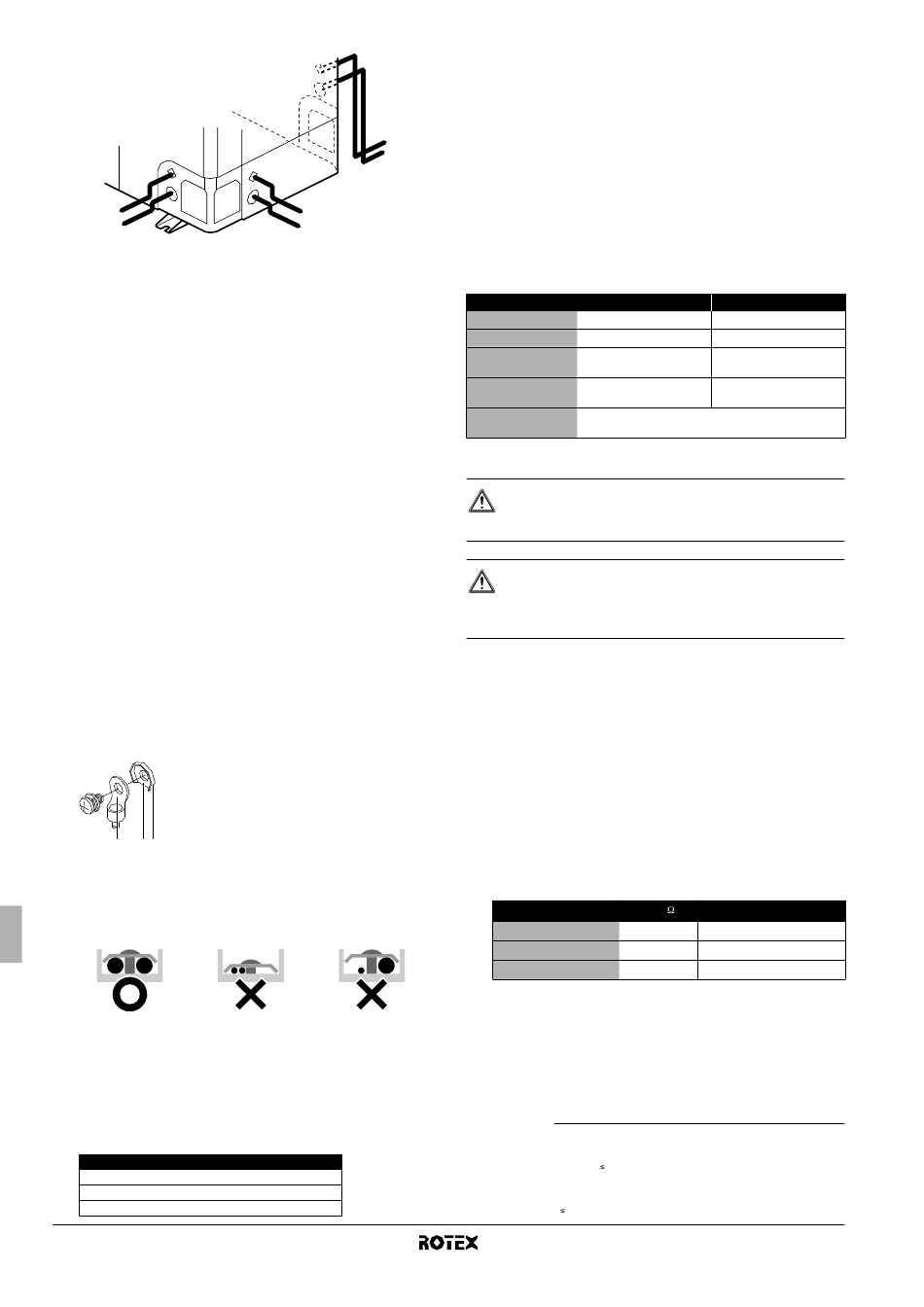

Precauciones Al Instalar El Cableado De La Fuente De Alimentación Y El Cableado Inter-Unidad; Características Eléctricas - Rotex RRLQ011CAV3 Manuel D'installation

2
1
1 Fuente de alimentación, cableado a tierra y, si procede: cable
del calefactor de la placa inferior
2 Cableado entre unidades
■
Al enrutar los cables desde la unidad, es posible insertar un
manguito de protección para las conducciones de cables
(inserciones PG) en el orificio ciego. (Ver figura 3)
1 Cable
2 Casquillo
3 Tuerca
4 Marco
5 Manguera
A Interior
B Exterior
Cuando no utilice un tubo de cables, asegúrese de proteger los
cables con tubos de vinilo para evitar que el borde del orificio
ciego los corte.
■
Siga el diagrama del cableado eléctrico para los trabajos con los
cables (se adjunta con la unidad, está en el reverso de la placa
frontal).
■
Dé forma a los cables y fije bien el forro para poder colocarlo
correctamente.
14.3. Precauciones al instalar el cableado de la fuente
de alimentación y el cableado inter-unidad
■
Utilice un terminal redondo de conexión crimpada para la
conexión de la fuente de alimentación del panel de terminales.
Si por algún motivo no fuese posible, asegúrese de seguir las
instrucciones detalladas a continuación.
1 Terminal de presión redondo
2 Sección recortada
3 Arandela cóncava
1 2 3
- No conecte cables de distinto grosor en un mismo terminal
de fuente de alimentación. Si la conexión se afloja, puede
recalentarse.
- Al conectar cables del mismo grosor, hágalo según expone
la siguiente ilustración.
■
Utilice un destornillador apropiado para apretar los tornillos del
terminal.
Los destornilladores pequeños pueden dañar la cabeza de los
tornillos e impedir que se aprieten correctamente.
■
Si aprieta en exceso los tornillos de los terminales, puede
dañarlos.
■
Consulte en la siguiente tabla el par de apriete de los tornillos
de los terminales.
Par de apriete (N•m)
M4 (X1M)
M5 (X1M)
M5 (TIERRA)
Manual de instalación
17
2
1
2
1
1,2~1,8
2,0~3,0
3,0~4,0
■
Consulte el manual de instalación adjunto a la unidad interior
para ver el trazado de cables de la unidad interior, etc.
■
Acople un interruptor automático de fuga a tierra y un fusible a
la línea de la fuente de alimentación. (Ver figura 6)
1 Interruptor automático de fuga a tierra
2 Fusible
3 Control remoto
■
En el cableado, asegúrese de que se emplean los cables
prescritos, realice conexiones completas y disponga los cables
de forma que los terminales no sufran fuerzas externas.
14.4. Características eléctricas
RRLQ_V3
Fase y frecuencia 1~ 50 Hz
Voltaje 230 V
Fusible de obra
40 A
recomendado
Amperajes mínimos
34,2 A
(a)
del circuito
Tipo de cables entre Sección de cable mínima de 2,5 mm
las unidades
(a) Los valores mostrados son valores máximos (consulte los datos eléctricos de
la combinación con la unidad interior para ver los valores exactos).
PRECAUCIÓN
Seleccione todos los cables y sus tamaños según la
legislación vigente.
PRECAUCIÓN
Después de terminar los trabajos eléctricos, confirme que
cada pieza eléctrica y cada terminal dentro de la caja
eléctrica estén conectados fijamente.
Sólo para los modelos V3: este equipo cumple, respectivamente, con
las normativas:
■ (1)
EN/IEC 61000-3-11 siempre que la impedancia del sistema
Z sea igual o menor que Z
sys
■ (2)
EN/IEC 61000-3-12 siempre que la potencia de cortocircuito
S sea igual o mayor que el valor S
sc
en el punto de conexión entre el suministro del usuario y el sistema
público. Es responsabilidad del instalador o usuario del equipo
asegurar mediante una consulta con la compañía que opera la red
de distribución si fuera necesario para saber si el equipo está
conectado únicamente a un suministro con respectivamente:
■
una impedancia del sistema Z
■
una potencia de cortocircuito S
mínimo.
Z
RRLQ011CAV3
RRLQ014CAV3
RRLQ016CAV3
Para los modelos W1: equipos que cumplan la normativa
(2)
EN/IEC 61000-3-12
El diagrama de cableado figura en el reverso de la placa frontal de la
unidad.
(1) Norma Técnica Europea/Internacional que define los límites para los
cambios en la tensión, fluctuaciones y oscilaciones en la tensión en
redes eléctricas públicas de baja tensión para equipos con una
corriente nominal de 75 A.
(2) Norma Técnica Europea/Internacional que define los límites para
corrientes armónicas generadas por un equipo conectado a los
sistemas públicos de bajo voltaje con corriente de entrada
de >16 A y 75 A por fase.
Unidad exterior para bomba de calor de aire-agua
RRLQ_W1
3N~ 50 Hz
400 V
20 A
16,3 A
2
y válida para 230 V
y
max
mínimo
sc
menor o igual que Z y
sys max
mayor o igual que el valor S
sc
( ) Valor S mínimo
max sc
0,22 525 kVA
0,22 525 kVA
0,22 525 kVA
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
sc
