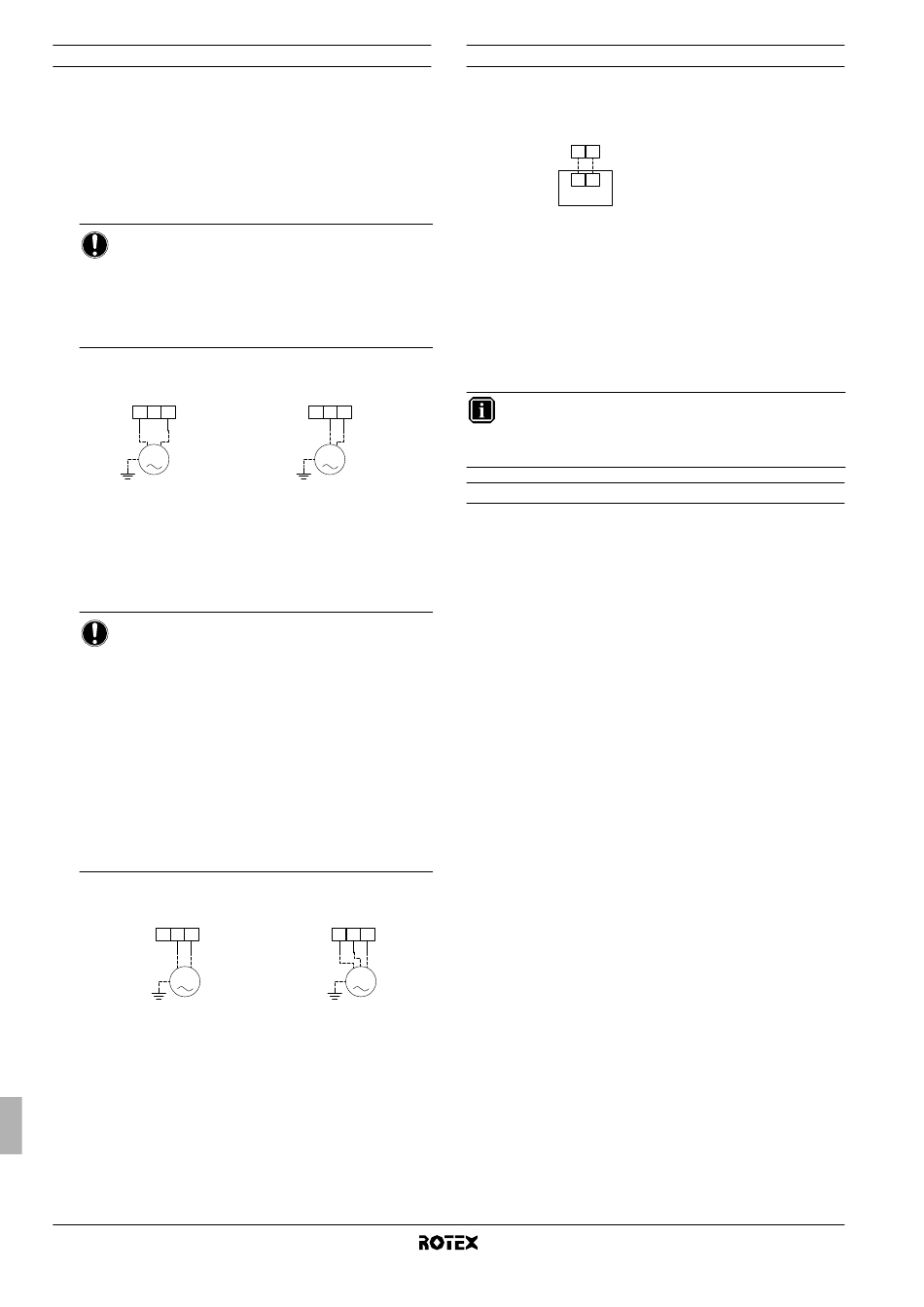

Conexión de los cables de control de la válvula
Requisitos de la válvula
■
Alimentación eléctrica: 230 V CA
■
Corriente máxima de funcionamiento: 100 mA
Cableado de la válvula de 2 vías
1 Utilizando el cable adecuado conecte el cable de control de la
válvula al terminal X2M, tal y como se indica en el diagrama de
cableado.
AVISO
El cableado es diferente para una válvula NC
(normalmente cerrada) y para una válvula NO
(normalmente abierta). Asegúrese de conectar a los
números correctos de terminal tal y como aparece
especificado en el diagrama de cableado y las
ilustraciones que aparecen a continuación.
Válvula de 2 vías normalmente
cerrada (NC)
X2M 5 6 7
M
NC
2 Fije el cable o los cables mediante los sujetacables a sus
dispositivos de sujeción para garantizar el alivio de tracción.
Cableado de la válvula de 3 vías
1 Utilizando el cable adecuado conecte el cable de control de la
válvula a los terminales adecuados, tal y como se indica en el
diagrama de cableado.
AVISO
Es posible conectar dos tipos de válvulas de 3 vías.
El cableado es distinto en cada caso:
■
Válvula de 3 vías con "2 conductores y retroceso
por resorte".
La válvula de 3 vías debería estar instalada de
forma que cuando la válvula de 3 vías esté
desactivada, se seleccione el circuito de
calefacción de habitaciones.
■
Válvula de 3 vías con "3 conductores y contacto
unipolar de una vía".
La válvula de 3 vías debería estar instalada de
forma que cuando las conexiones de terminal 9
y 10 estén energizadas, se seleccione el circuito
de caldeo de agua caliente sanitaria.
Válvula "de 2 conductores
y retorno por resorte"
X2M 8 9 10
M
2 Fije el cable o los cables mediante los sujetacables a sus
dispositivos de sujeción para garantizar el alivio de tracción.
Manual de instalación
21
Válvula de 2 vías normalmente
abierta (NO)
X2M 5 6 7
M
NO
Válvula "de 3 conductores
y contacto unipolar de una vía"
X2M 8 9 10
M
Conexión del calefactor de placas inferior
1 Utilizando el cable adecuado conecte el cable de alimentación
eléctrica a los terminales adecuados, tal y como se indica en el
diagrama de cableado.
X2M 15a 15
1 2
X1Y
calefactor de placas inferior
2 Fije el cable o los cables mediante los sujetacables a sus
dispositivos de sujeción para garantizar el alivio de tracción.
3 Cuando instale los cables, asegúrese de que estos no
obstaculicen el montaje de la tapa de la unidad interior, consulte
la tapa de la unidad interior.
4 Seleccione los valores de ajuste de campo correctos para el
calefactor de placas inferior. Consulte "[F-02]", "[F-03]" y "[F-04]"
en la página 39.
INFORMACIÓN
El cable del calefactor de placas inferior sólo es aplicable
con la unidad RRLQ o en caso de utilizar un kit opcional
EKBPHT.
Conexión a una fuente de alimentación de tarifa reducida
Las compañías eléctricas de todo el mundo trabajan con empeño
para proporcionar un servicio fiable a precios competitivos y, con
frecuencia, son autorizados a facturar a sus clientes a tarifas
reducidas. Por ejemplo, tarifas por tiempo de uso, tarifas
estacionales, tarifas de bomba de calor (Wärmepumpentarif) en
Alemania y Austria, etc.
Este equipo permite una conexión a este tipo de conexiones a tarifa
reducida.
Consulte con su compañía eléctrica para saber si puede conectar el
equipo a una conexión de suministro a tarifa reducida.
Si el equipo se conecta a esta conexión de suministro a tarifa
reducida, la compañía eléctrica podrá:
■
interrumpir el suministro al equipo durante determinados
períodos de tiempo;
■
exigir que el equipo sólo consuma una cantidad de energía
eléctrica limitada durante determinados períodos de tiempo.
La unidad interior ha sido diseñada para recibir una señal de entrada
que la unidad conmuta al modo de apagado forzado. Durante ese
intervalo de tiempo, el compresor de la unidad exterior no funcionará.
