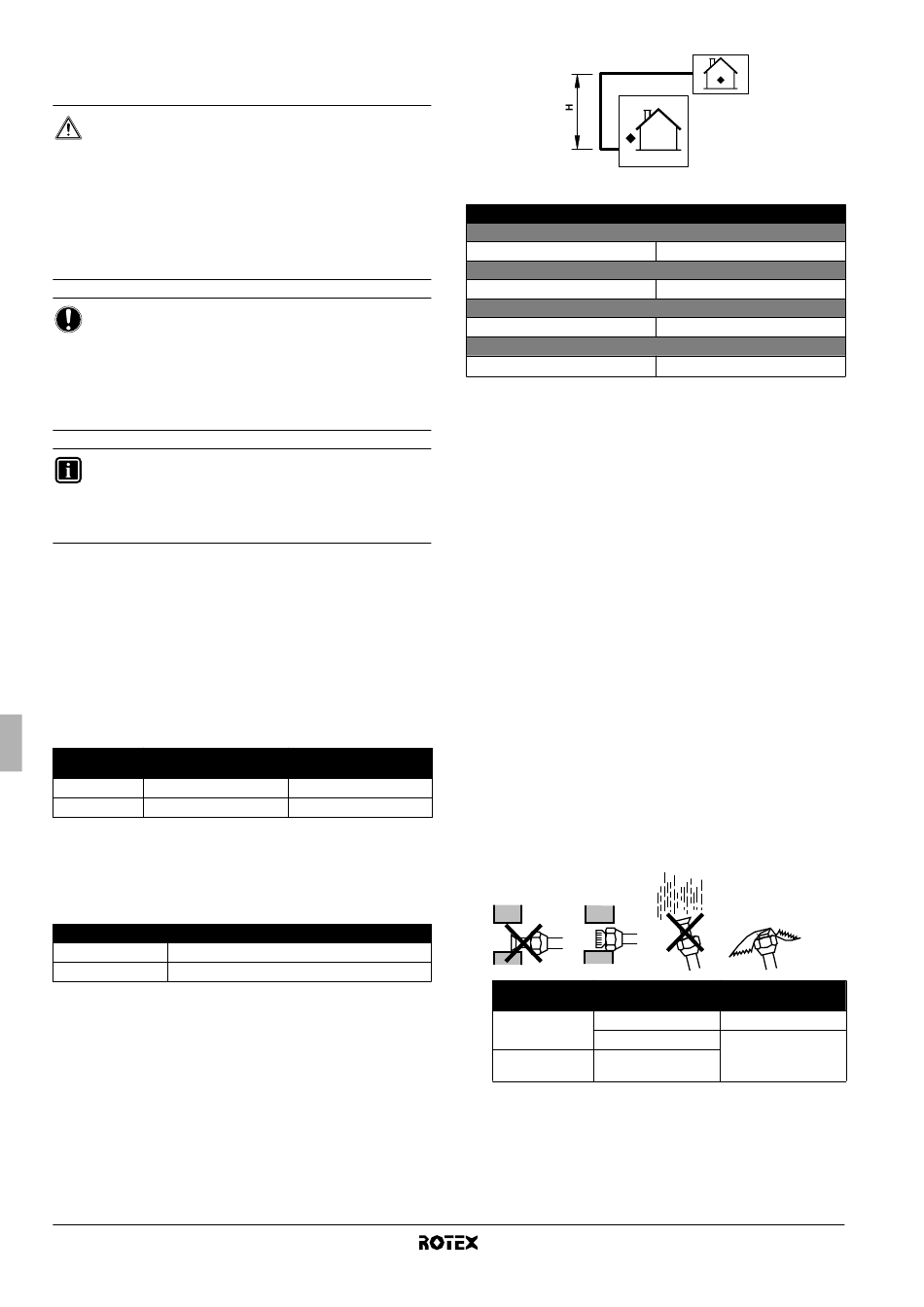

8. D
IMENSIONI DEL TUBO DEL REFRIGERANTE
E LUNGHEZZA AMMESSA DELLO STESSO
PERICOLO
■
Le tubazioni e le altre parti soggette a pressione
devono essere conformi con la legislazione vigente e
devono essere adatte al contatto con il refrigerante.
Per il refrigerante usare rame senza giunzioni
disossidato con acido fosforico.
■
L'installazione dev'essere eseguita da un installatore,
la scelta dei materiali e l'installazione devono essere
conformi alla legislazione
dev'essere utilizzata la norma di applicazione EN378.
AVVISO
Per le persone incaricate dell'installazione delle
tubazioni:
Ricordare di aprire la valvola di arresto una volta terminata
l'installazione delle tubazioni e la messa sotto vuoto.
(Facendo funzionare il sistema con la valvola chiusa si
potrebbe rompere il compressore.)
INFORMAZIONI
È vietato scaricare
Raccogliere il refrigerante conformemente a quanto
previsto dalle norme sulla raccolta e sulla distruzione del
freon.

8.1. Scelta dei materiali delle tubazioni

■
Materiale da costruzione: rame per refrigerazione senza
saldatura, disossidato con acido fosforico.
■
Qualità della tempra: usare tubazioni con una qualità della
tempra in funzione del diametro dei tubi, come indicato nella
tabella sotto.
■
Lo spessore delle tubazioni del refrigerante deve essere
conforme alla legislazione vigente. Lo spessore minimo per le
tubazioni dell'R410A deve essere conforme a quanto riportato
nella tabella sotto.
Qualità di tempra
∅
tubo
materiale delle tubazioni
6,4 O
15,9 O
O=Ricotto

8.2. Dimensioni dei tubi del refrigerante

I tubi tra l'unità esterna e l'unità interna devono avere le stesse
dimensioni delle connessioni esterne.
Dimensioni dei tubi del refrigerante (mm)
Tubo del gas
Tubo del liquido
8.3. Lunghezza dei tubi consentita e differenza di
altezza
Vedere la figura e la tabella sotto per quanto riguarda le lunghezze e
le altezze consentite. Supponiamo che la linea più lunga della figura
corrisponda al tubo effettivamente più lungo, e che l'unità più alta
della figura corrisponda all'unità che occupa effettivamente la
posizione più elevata.
Manuale d'installazione
9
vigente. In Europa
il refrigerante nell'atmosfera.
Spessore minimo t (mm)
0,80
1,00
∅15,9
∅6,4
L
H Altezza
L Lunghezza
Lunghezza consentita dei tubi
Lunghezza massima totale della tubazione in una direzione
L
Lunghezza minima della tubazione in una direzione
L
Altezza massima tra unità interna e unità esterna
H
Lunghezza senza carico
L
9. P
RECAUZIONI RELATIVE ALLE TUBAZIONI
DEL REFRIGERANTE
■
Evitare che nel ciclo di refrigerazione possa restare mescolato
qualsiasi altro componente (quale aria, ecc.) a parte il
refrigerante designato. Se durante l'intervento sull'unità si
dovesse verificare una perdita di gas refrigerante, ventilare
subito scrupolosamente l'ambiente.
■
Usare l'R410A solo se si aggiunge refrigerante
Attrezzatura necessaria per l'installazione:
Assicurarsi di utilizzare esclusivamente gli attrezzi per
l'installazione (tubo flessibile di carica del collettore con
manometro, ecc.) idonei all'utilizzo su impianti con R410A e
quindi atti a sopportare la pressione presente e a prevenire che
materiali estranei (per es. olio minerale e umidità) si mescolino
nel sistema.
Pompa del vuoto:
Usare una pompa del vuoto a 2 stadi con valvola di ritegno.
Accertarsi che, quando viene disattivata la pompa del vuoto,
l'olio circolante non possa venire risucchiato verso il lato interno
del circuito.
Usare una pompa a vuoto che sia in grado di abbassare la
pressione fino a –100,7 kPa eff. (5 Torr o –755 mm Hg).
■
Per evitare l'ingresso di sporcizia, liquidi o polvere nelle
tubazioni, chiudere queste ultime con una pinza o con del
nastro.
Quando si fanno passare i tubi di rame attraverso le pareti, è
necessario osservare la massima cautela.
Periodo
Luogo d'installazione
Più di un mese
Unità esterna
Meno di un mese
Indipendentemente
Unità interna
dal periodo
■
Montare le tubazioni in modo tale che il dado svasato non sia
sottoposto a sollecitazioni meccaniche.
Unità esterna per pompa di calore aria-acqua
30 m
3 m
20 m
≤
10 m
Metodo di protezione
Pizzicare il tubo
Pizzicare o nastrare il
tubo
RRLQ006~008BBV3
4PW68222-1 – 02.2011
