Accertarsi che i componenti installati sulle tubazioni esistenti
siano in grado di resistere alla pressione e alla temperatura
dell'acqua.
■
Utilizzare sempre materiali compatibili con l'acqua utilizzata nel
sistema e con i materiali utilizzati nell'unità interna.
Possono insorgere dei problemi in caso di presenza nel circuito di
sporcizia. Per l'esecuzione dei collegamenti del circuito idraulico
occorre quindi tenere in considerazione quanto segue:
■
Usare solo tubi puliti.
■
Tenere i tubi rivolti verso il basso durante ogni operazione di
eliminazione delle sbavature.
■
Coprire l'estremità del tubo prima di farlo passare all'interno del
foro praticato nella parete, in modo da evitare l'ingresso di
polvere e sporcizia.
■
Utilizzare un buon sigillante per filettature per sigillare gli attacchi.
■
Se si utilizzano tubazioni metalliche non in rame, isolare tali
materiali dagli altri per impedire la corrosione galvanica.
■
Poiché il rame è un materiale duttile, utilizzare utensili adatti per
il collegamento del circuito idraulico. L'utilizzo di utensili non
adatti potrebbe causare danni alle tubature.
■
Selezionare il diametro della tubazione in relazione al flusso
d'acqua richiesto e alla pressione statica esterna disponibile
della pompa.
■
Il flusso dell'acqua minimo richiesto per il funzionamento
dell'unità interna è 16 l/min. Quando il flusso dell'acqua
è inferiore al valore minimo, viene visualizzato l'errore di flusso
7H e il funzionamento dell'unità interna viene arrestato.
■
Non utilizzare mai componenti rivestiti in zinco nel circuito
idraulico. Può verificarsi una corrosione eccessiva di queste
parti se nel circuito idraulico interno dell'unità sono utilizzate
tubazioni in rame.
■
In caso di uso di valvola a 3 vie nel circuito idraulico.
È particolarmente importante
dell'acqua calda per usi domestici e del circuito idraulico di
riscaldamento a pavimento.
■
Quando si utilizza una valvola a 3 vie o una valvola a 2 vie nel
circuito idraulico, il tempo di commutazione massimo per la
valvola dovrà essere inferiore a 60 secondi.
AVVISO
Si consiglia di installare un filtro supplementare sul circuito
idraulico di riscaldamento. In particolare, per rimuovere le
particelle metalliche dalla tubazione di riscaldamento
installata, si consiglia di utilizzare un filtro magnetico
o a ciclone in grado di rimuovere le particelle di piccole
dimensioni. Le particelle di piccole dimensioni possono
danneggiare l'unità e non vengono rimosse dal filtro
standard dell'unità della pompa di calore.
Controllo del volume dell'acqua e della pre-pressione
del serbatoio di espansione
L'unità è dotata di un serbatoio di espansione di 10 litri con pre-
pressione predefinita di 1 bar.
Per garantire il corretto funzionamento dell'unità, regolare la pre-
pressione del serbatoio di espansione e controllare i volumi minimo
e massimo dell'acqua.
1 Controllare che il volume totale di acqua nell'installazione,
escluso il volume d'acqua interno dell'unità interna, sia di 20 l
minimo. Fare riferimento a "12. Specifiche tecniche" a pagina 51
per rilevare il volume d'acqua interno dell'unità interna.
INFORMAZIONI
Nella maggior parte delle applicazioni tale volume minimo
di acqua consente di ottenere risultati soddisfacenti.
In caso di processi difficili o di ambienti particolarmente
caldi, è necessario un volume di acqua maggiore.
Manuale d'installazione
16
garantire la separazione
AVVISO
Quando la circolazione in ciascun anello di riscaldamento
dell'ambiente è controllata da valvole ad azionamento
remoto, è importante che tale volume dell'acqua minimo
venga mantenuto anche se tutte le valvole sono chiuse.

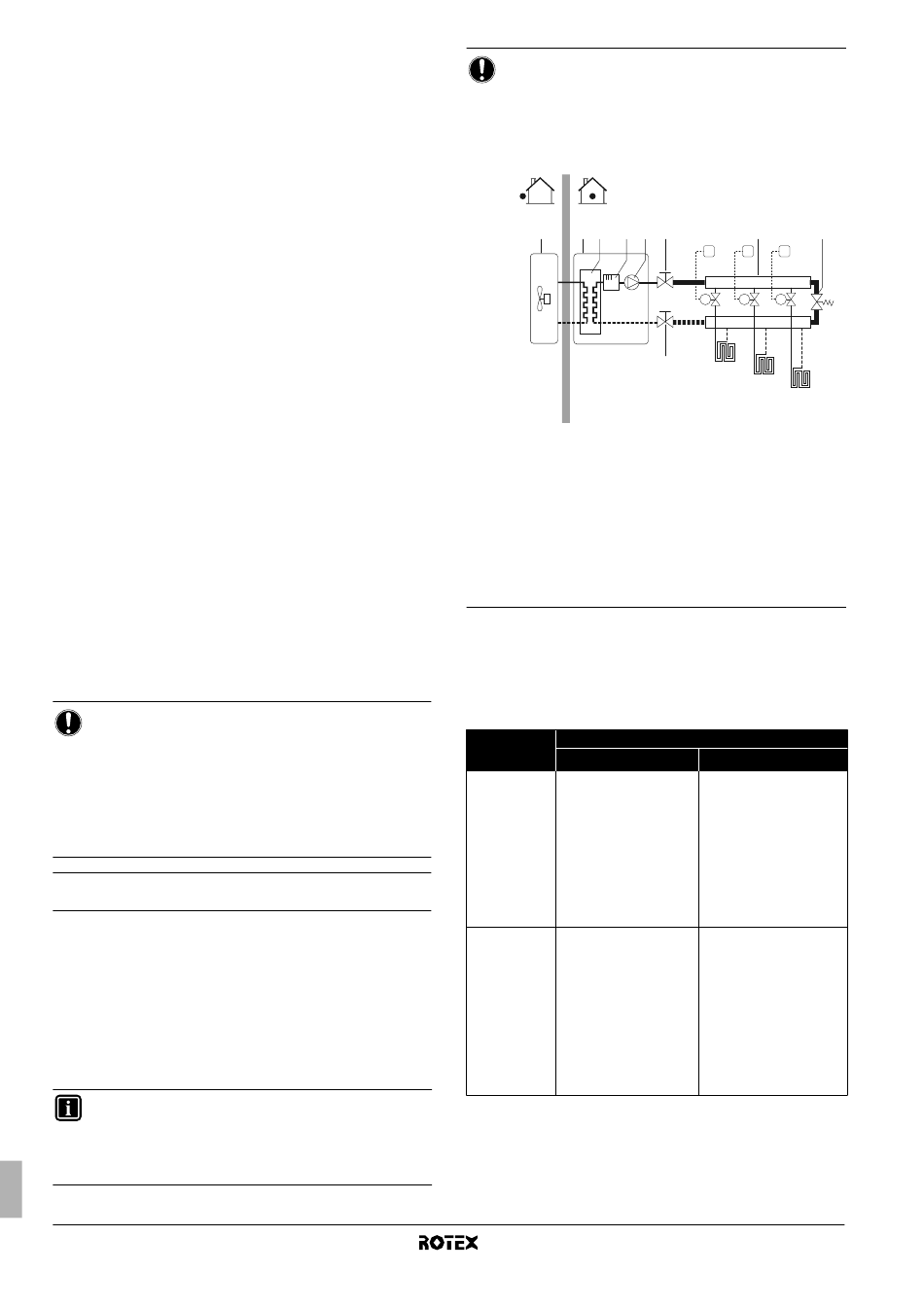

Esempio
1 2 3 4
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Riscaldatore di riserva
5 Pompa
6 Valvola di chiusura
7 Collettore (da reperire in loco)
8 Valvola by-pass (da reperire in loco)
FHL1...3 Anello di riscaldamento a pavimento
T1...3 Termostato ambiente individuale (opzionale)
M1..3 Valvola motorizzata individuale per il controllo
dell'anello di riscaldamento a pavimento
(da reperire in loco)
2 Determinare la necessità di regolazione della pre-pressione
massima del serbatoio di espansione consultando la tabella
riportata di seguito.
3 Utilizzare la tabella e le istruzioni successive per determinare se
il volume totale dell'acqua nella fase di installazione è inferiore al
massimo volume d'acqua consentito.
Differenza
di altezza
≤
(a)
dell'installazione 280 l
Non è richiesta la
≤
7 m regolazione della pre-
pressione.
Azioni necessarie:
• aumentare la pre-
pressione e calcolare il
nuovo valore seguendo le
istruzioni in "Calcolo della
pre-pressione del
>7 m serbatoio di espansione"
• verificare se il volume
dell'acqua è inferiore al
massimo volume d'acqua
consentito (consultare il
grafico riportato di
seguito)
(a) Differenza di altezza dell'installazione: differenza di altezza (m) tra il punto più alto
del circuito idraulico e l'unità interna. Se l'unità interna si trova nel punto
d'installazione più alto, l'altezza di installazione è considerata 0 m.
Unità interna per sistema a pompe di calore aria acqua
5 6 7
T1 T2 T3
M1 M2 M3
6
FHL1
FHL2
FHL3
Volume d'acqua
>280 l
Azioni necessarie:
• diminuire la pre-pressione
e calcolare il nuovo valore
seguendo le istruzioni in
"Calcolo della pre-
pressione del serbatoio di
espansione"
• verificare se il volume
dell'acqua è inferiore al
massimo volume d'acqua
consentito (consultare il
grafico riportato di seguito)
Serbatoio di espansione
dell'unità troppo piccolo
per l'installazione.
RKHBH/X016BB
