11. Presa X13A
La presa X13A accoglie il connettore K3M (solo per le installa-
zioni con serbatoio dell'acqua calda per usi domestici).
12. Presa X9A
La presa X9A accoglie il connettore del termistore (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici).
13. Fusibile in linea FU2
14. Trasformatore TR1
15. A4P
Scheda di indirizzo per allarme remoto (soltanto per le
installazioni con kit di allarme remoto).
Lo schema elettrico si trova all'interno del coperchio
NOTA
del quadro elettrico.

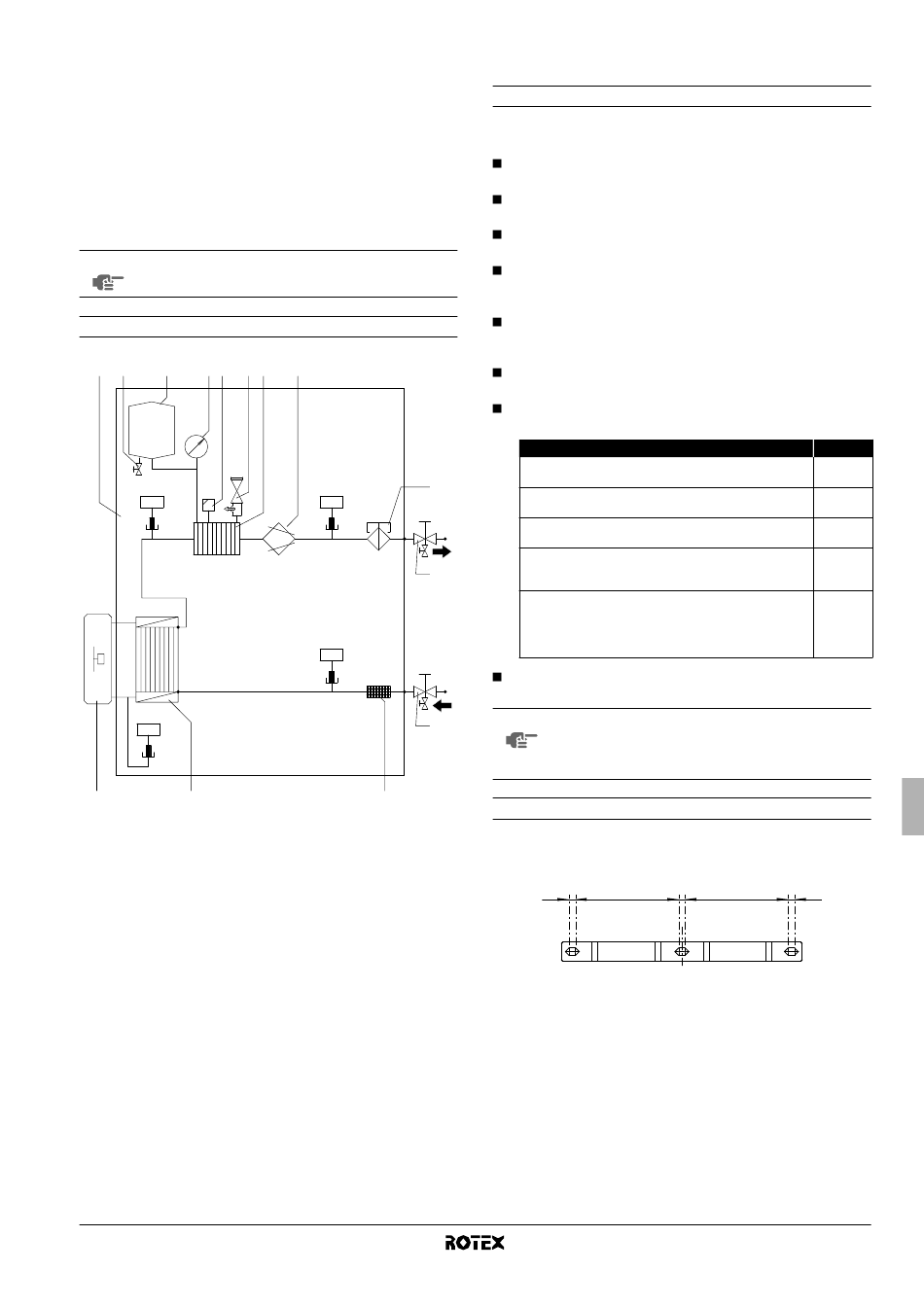

Schema funzionale

2 3 4 5 6 7 8
R1T
t >
H O
2
R3T
t >
1 14
1 Unità esterna
2 Unità interna
3 Valvola di drenaggio del
serbatoio di espansione
4 Serbatoio di espansione
5 Manometro
6 Valvola di spurgo dell'aria
7 Valvola di sicurezza
8 Serbatoio del riscaldatore
di riserva con riscaldatore
di riserva
9 Pompa
RKHBH/X008AA
Unità interna per sistema a pompe di calore aria-acqua
4PW50203-1A
9
10
R2T
t >
11
R4T
t >
12
13
10 Flussostato
11 Uscita dell'acqua della
valvola di chiusura con
valvola di drenaggio
(installazione sul campo)
12 Entrata dell'acqua della
valvola di chiusura con
valvola di drenaggio
(installazione sul campo)
13 Filtro
14 Scambiatore di calore
R1T
R2T
Sensori di temperatura
R3T
R4T
I '
NSTALLAZIONE DELL UNITÀ INTERNA

Scelta della posizione d'installazione

L'unità deve essere montata a parete in una posizione interna che
soddisfa i seguenti requisiti:
La posizione di installazione non è soggetta alla formazione di
ghiaccio.
Lo spazio intorno all'unità deve essere sufficiente per interventi
tecnici. (Vedere figura 2).
Lo spazio intorno all'unità deve consentire una circolazione
dell'aria sufficiente.
La posizione è predisposta per uno scarico della condensa (solo
per i modelli RKHBX con kit della bacinella di drenaggio
EKHBDP) e uno scarico della valvola di sicurezza.
La superficie di installazione è una parete verticale, piatta e non
infiammabile in grado di sostenere il peso in ordine di marcia
dell'unità (consultare "Specifiche tecniche" a pagina 30).
Non devono sussistere pericoli d'incendio derivanti da perdite di
gas infiammabili.
Sono state prese in considerazione tutte le lunghezze e le
distanze delle tubazioni.
Requisito
Lunghezza massima consentita delle tubature del
refrigerante tra unità esterna e quella interna
Lunghezza minima richiesta delle tubature del refrigerante
tra unità esterna e quella interna
Differenza di altezza massima consentita tra unità esterna
e quella interna
Distanza massima consentita tra la valvola a 3 vie e l'unità
interna (solo per le installazioni con serbatoio dell'acqua
calda per usi domestici).
Distanza massima consentita tra il serbatoio dell'acqua
calda per usi domestici e l'unità interna (solo per le
installazioni con serbatoio dell'acqua calda per usi
domestici). Il cavo del termistore in dotazione con il
serbatoio dell'acqua calda per usi domestici è lungo 12 m.
L'apparecchio non deve essere utilizzato in atmosfere
potenzialmente esplosive.
NOTA Se l'installazione è dotata di un serbatoio dell'acqua
calda per usi domestici (opzionale), consultare il
manuale d'installazione del serbatoio dell'acqua calda
per usi domestici.

Dimensioni e spazio di servizio

Unità di misura: mm
Dimensioni della staffa a parete
10
163
Dimensioni dell'unità, vedere la figura 3
1 Tubo di drenaggio flessibile
2 Attacco d'uscita acqua
3 Attacco d'ingresso acqua
4 Attacco del refrigerante liquido
5 Attacco del refrigerante gassoso
Spazio di servizio richiesto, vedere la figura 2.
Valore
30 m
3 m
20 m
3 m
10 m
10 10
163
Manuale d'installazione
8
