11. Presa X13A
La presa X13A accoglie il connettore K3M (solo per le installa-
zioni con serbatoio dell'acqua calda per usi domestici).
12. Presa X9A
La presa X9A accoglie il connettore del termistore (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici).
13. Fusibile FU2 (nella fila dei fusibili)
14. Trasformatore TR1
15. A4P
Identificativo allarme a distanza (solo per le installazioni con kit
di allarme a distanza).
NOTA Lo schema elettrico è collocato all'interno del coper-
chio del quadro elettrico.

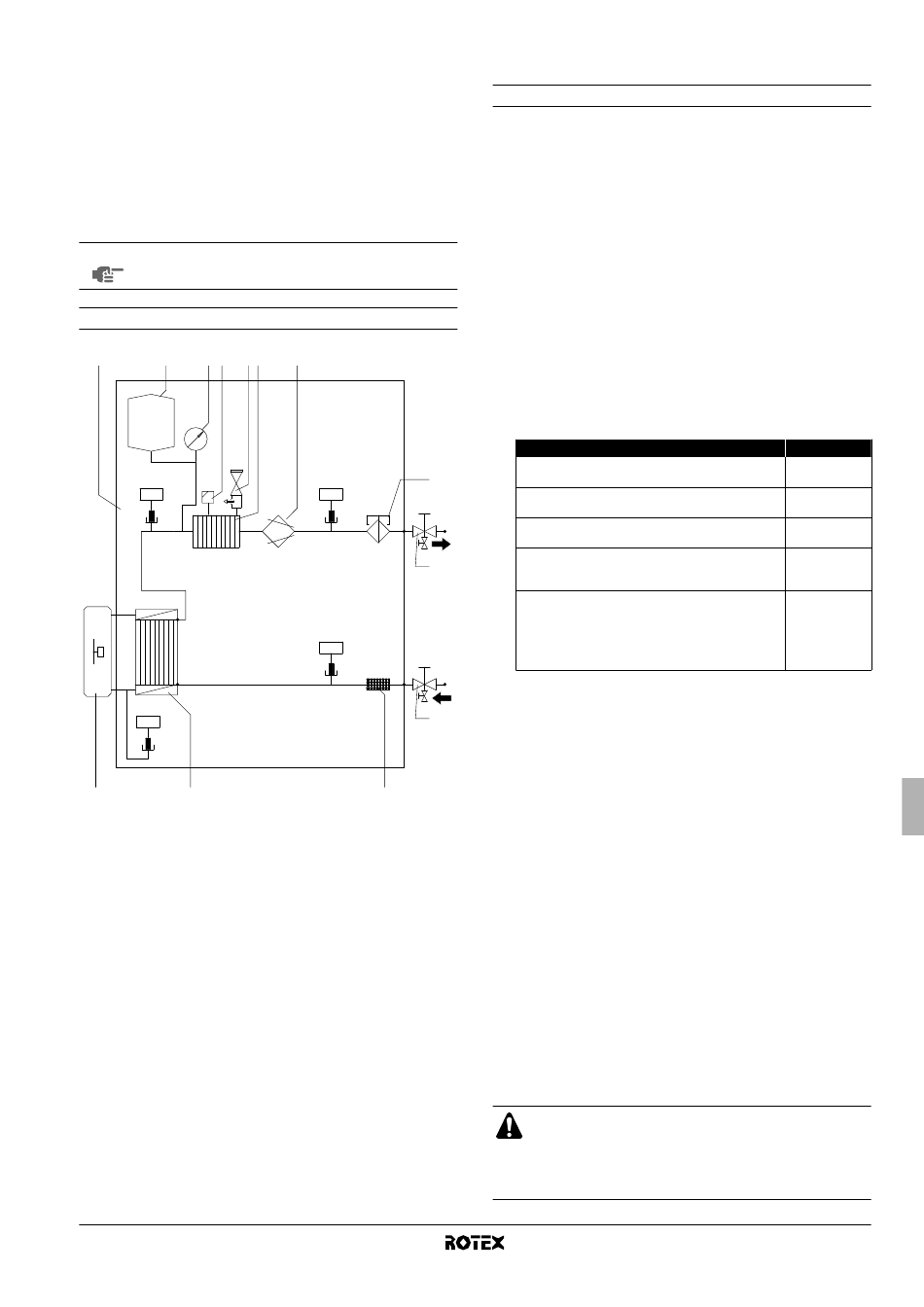

Schema funzionale

2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Unità esterna
2 Unità interna
3 Serbatoio di
espansione
4 Manometro
5 Valvola di spurgo
dell'aria
6 Valvola di sicurezza
7 Riscaldatore di riserva
8 Pompa
9 Flussostato
RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A
8
9
R2T
t >
10
R4T
t >
11
12
10 Uscita dell'acqua della
valvola di chiusura con
valvola di drenaggio
(installazione sul campo)
11 Entrata dell'acqua della
valvola di chiusura con
valvola di drenaggio
(installazione sul campo)
12 Filtro
13 Scambiatore di calore
R1T
R2T
Sensori di temperatura
R3T
R4T
I '
NSTALLAZIONE DELL UNITÀ INTERNA

Scelta della posizione d'installazione

L'unità deve essere montata a parete in una posizione interna che
soddisfa i seguenti requisiti:
■
La posizione di installazione non è soggetta alla formazione di
ghiaccio.
■
Lo spazio intorno all'unità è sufficiente per gli interventi di
manutenzione. (Vedere figura 2).
■
Lo spazio intorno all'unità consente una circolazione dell'aria
sufficiente.
■
La posizione è predisposta per uno scarico della condensa (solo
per i modelli RKHBX con kit della bacinella di drenaggio
EKHBDP) e uno scarico della valvola di sicurezza.
■
La superficie di installazione è una parete verticale, piatta e non
infiammabile in grado di sostenere il peso in ordine di marcia
dell'unità (consultare "Specifiche tecniche" a pagina 42).
■
Non sussiste il pericolo d'incendio derivante da perdite di gas
infiammabili.
■
Sono state prese in considerazione tutte le lunghezze e le
distanze delle tubazioni.
Requisito
Lunghezza massima consentita delle tubature del
refrigerante tra unità esterna e interna
Lunghezza minima richiesta per le tubature del
refrigerante tra unità esterna e interna
Differenza di altezza massima consentita tra unità
esterna e interna
Distanza massima consentita tra la valvola a 3 vie e
l'unità interna (solo per le installazioni con serbatoio
dell'acqua calda per usi domestici).
Distanza massima consentita tra il serbatoio
dell'acqua calda per usi domestici e l'unità interna
(solo per le installazioni con serbatoio dell'acqua
calda per usi domestici). Il cavo del termistore in
dotazione con il serbatoio dell'acqua calda per usi
domestici è lungo 12 metri.
■
Durante il normale funzionamento, l'unità dell'hydrobox produce
suoni che potrebbero essere percepiti come rumori. L'origine del
suono può attribuirsi al funzionamento della pompa dell'acqua
e/o all'attivazione del contattore. Si consiglia pertanto di
installare l'unità dell'hydrobox su una parete ben salda e non in
o nelle vicinanze di un ambiente sensibile al suono (ad esempio,
una stanza).
■
Non installare l'unità in luoghi con elevata umidità (ad esempio,
in bagno).
■
Selezionare il diametro della tubazione in relazione al flusso
d'acqua richiesto e all'ESP disponibile della pompa.
■
L'apparecchio non deve essere utilizzato in atmosfere
potenzialmente esplosive.
■
Non installare l'unità in luoghi che vengono utilizzati spesso
come sede di attività lavorative.
In caso di lavori di costruzione (ad es. molatura) in cui si genera
una grande quantità di polvere, l'unità deve essere coperta.
■
In caso di perdite d'acqua, è bene ricordarsi che l'acqua non
deve causare danni allo spazio di installazione e all'area
circostante.
■
Non posizionare oggetti o apparecchiature sulla parte superiore
dell'unità.
■
In caso di perdita del refrigerante, assicurarsi di prendere le
dovute precauzioni, in conformità con le normative locali e
nazionali vigenti in materia.
ATTENZIONE
Nel caso l'installazione sia provvista di un serbatoio
dell'acqua calda per usi domestici (opzionale), fare riferi-
mento alla sezione relativa al serbatoio dell'acqua calda
per usi domestici del presente manuale di installazione.
Valore
30 m
3 m
20 m
3 m
10 m
Manuale d'installazione
