1. Odvzdušňovací ventil
Vzduch zbývající ve vodním okruhu se automaticky vypustí
odvzdušňovacím ventilem.
2. Záložní topení
Záložní topení se skládá z elektrického topného článku
v nádobě, který nabízí přídavný topný výkon ve vodním okruhu
v případech, kdy je topný výkon venkovní jednotky nedostatečný
v důsledku nízkých venkovních teplot.
3. Snímače teploty
Čtyři teplotní snímače zjišťují teplotu vody a chladiva v různých
místech vodního okruhu.
4. Rozváděcí skříňka
Rozváděcí skříňka obsahuje hlavní elektronické a elektrické
součásti jednotky.
5. Tepelný výměník
6. Expanzní nádoba (10 l)
7. Uživatelské rozhraní
Uživatelské rozhraní umožňuje při instalaci a také později
uživateli nastavit jednotku, používat ji a udržovat.
8. Přípojka potrubí kapalného chladiva
9. Přípojka chladicího plynu
10. Uzavírací ventily (příslušenství)
Uzavírací ventily přívodu vody a odtoku vody umožňují oddělit
obvod vnitřní jednotky od vodovodního okruhu. Toto řešení
umožňuje vypustit vodu a vyměnit filtr vnitřní jednotky.
11. Vstupní přípojka vody
12. Výstupní přípojka vody
13. Vypouštěcí a plnicí ventily
14. Vodní filtr
Filtr instalovaný před čerpadlem odstraňuje z vody nečistoty,
aby nedošlo k poškození čerpadla nebo zanesení výparníku.
Vodní filtr je třeba pravidelně čistit. Viz "10. Údržba a servis" na
straně 44.
15. Tlakoměr
Tlakoměr umožňuje sledovat tlak vody ve vodním okruhu.
16. Plovákový spínač
Snímač a vypínač ke sledování toku kontroluje tok ve vodním
okruhu a chrání tepelný výměník před zamrznutím a čerpadlo
před poškozením.
17. Čerpadlo
Čerpadlo pohání vodu vodním okruhem.
18. Tepelná ochrana záložního topení
Záložní topení je vybaveno tepelnou ochranou. Tato tepelná
ochrana se aktivuje, jakmile teplota příliš vzroste.
19. Tepelná pojistka záložního topení
Záložní topení je vybaveno tepelnou pojistkou. Tepelná pojistka
se vypálí při nadměrném nárůstu teploty (vyšším než je teplota
tepelné ochrany záložního topení).
20. Přetlakový pojistný ventil
Přetlakový pojistný ventil brání vzniku nadměrného tlaku ve
vodním okruhu; otevírá se při tlaku 3 bar a vypustí trochu vody.
21. Hadice přetlakového pojistného ventilu
Skutečný výstup tlakového pojistného ventilu. Zajistěte řádný
odtok.
Instalační návod
11

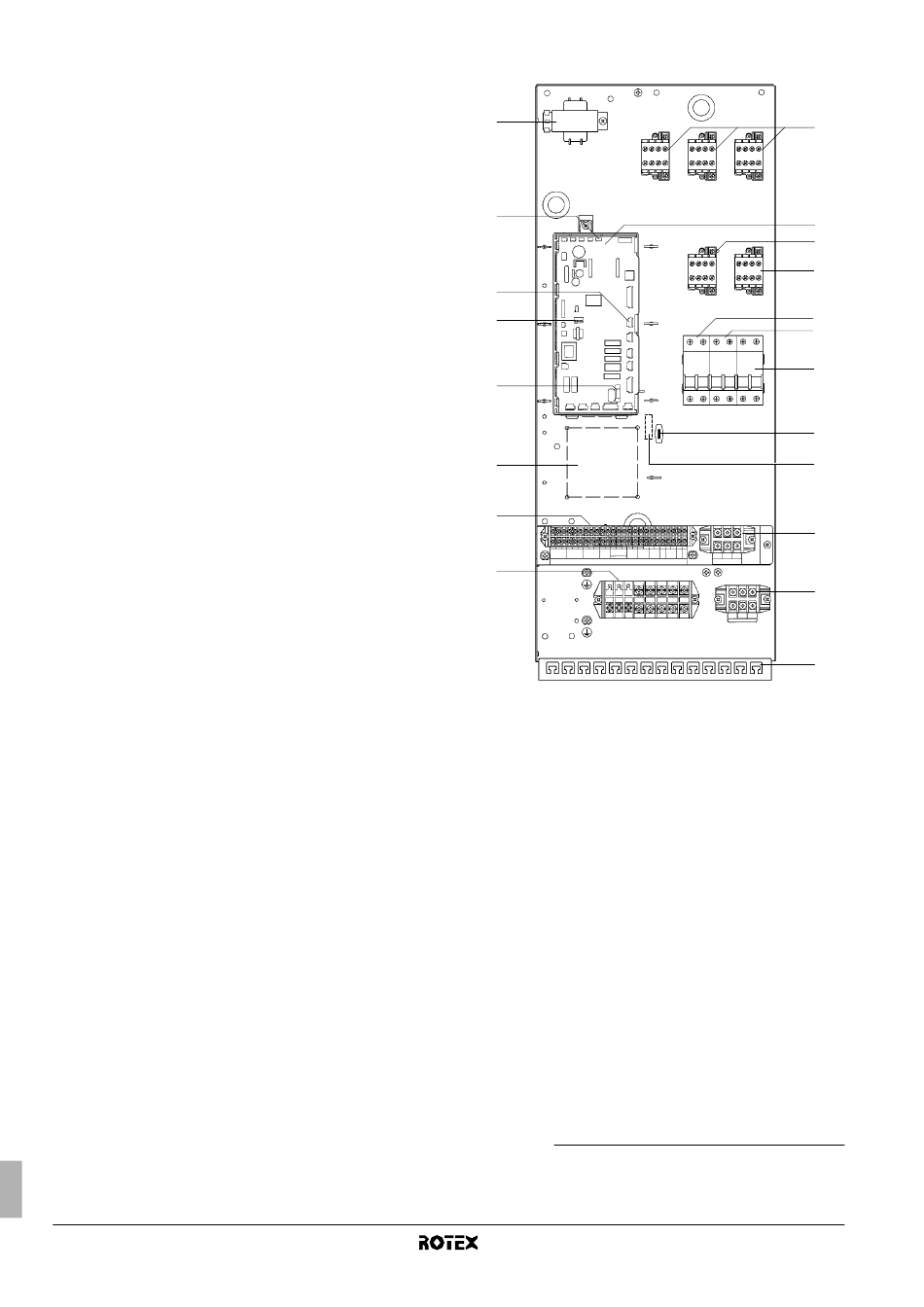

5.3. Hlavní součásti rozváděcí skříňky
14 TR1
X9A
12
A1P
X13A
11
SS2
10
FU1
9
15 A4P
6
X2M
6
X1M
1. Stykače záložního topení K1M, K2M, K5M a K6M.
2. Hlavní karta PCB
Hlavní řídicí karta PCB (Printed Circuit Board) řídí funkci
jednotky.
3. Stykač přídavného topení K3M (jen u instalací s nádrží horké
(1)
užitkové vody)
4. Jistič obvodu přídavného topení F2B (jen u instalací s nádrží
(2)
horké užitkové vody)
Jistič chrání elektrický obvod přídavného topení v nádrži horké
užitkové vody proti přetížení a zkratu.
5. Jistič obvodu záložního topení F1B, F3B
Jistič obvodu chrání elektrický obvod záložního topení proti
přetížení nebo zkratu.
6. Svorkovnice
Svorkovnice umožňují snadné připojení vedení k jednotce.
7. Montáž kabelových svazků
Montáž kabelových svazků umožňuje upevnit vedení pomocí
pásků k rozváděcí skříňce. Uvolní se tak případné napětí
kabelů.
8. Svorkovnice X3M, X4M (jen u instalací s nádrží horké užitkové
(3)
vody)
9. Pojistka karty PCB FU1
10. Přepínač DIP SS2
Přepínač DIP SS2 obsahuje 4 přepínače ke konfiguraci určitých
parametrů systému. Viz "8.1. Přehled nastavení přepínačů DIP"
na straně 23.
(1) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(2) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(3) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
1
K1M K2M K5M
2
3
K3M K6M 1
4
5
F2B F3B F1B
5
FU2
13
16
X4M
8
8
X3M
7
RKHBH/X008BB
4PW62574-3 – 10.2010
