7.2. Přehled dílů vnitřního schématu zapojení
Viz schéma vnitřního zapojení jednotky dodávané s jednotkou (na
vnitřní straně horního krytu spínací skříňky vnitřní jednotky). Použité
zkratky jsou uvedeny dále.
A1P........................ Hlavní karta PCB
A2P........................ Karta PCB uživatelského rozhraní
A3P................ * ..... Termostat (RKRTW/R) (PC=napájecí obvod)
(volitelné příslušenství)
A4P................ * ..... Digitální vstupní/výstupní karta (EKRP1HB)
(volitelné příslušenství)
A4P................ * ..... Karta přijímače (RKRTR) (volitelné příslušenství)
E1H........................ Článek záložního topení 1
E2H........................ Článek záložního topení 2
E3H........................ Článek záložního topení 3
E4H............ ### ..... Přídavné topení (3 kW)
F1B,F3B ................ Pojistka záložního topení
F2B ........................ Pojistka přídavného topení
F1T.......................... Tepelná pojistka záložního ohřívače (250 V, 100°C)
FU1........................ Pojistka 3,15 A T 250 V pro obvodovou desku
FU2........................ Pojistka 5 A T 250 V
FuR,FuS ................ Pojistka 5 A 250 V pro kartu digitálních vstupů/
výstupů
K1M ....................... Stykač záložního topení – stupeň 1
K2M ....................... Stykač záložního topení – stupeň 2
K3M ....................... Stykač přídavného topení
K4M ....................... Relé čerpadla
K5M,K6M............... Stykač záložního ohřívače s rozpojením všech
kontaktů
M1P ....................... Čerpadlo
M2S ............. ## ..... 2-cestný ventil pro chladicí režim (běžná
dodávka)
M3S ............... # ..... 3-cestný ventil: vytápění podlahy/horká užitková
voda
PHC1 ..................... Vstupní okruh optického vazebního členu
Q1DI,Q2DI............. Jistič proudu zemního spojení (běžná dodávka)
Q1L........................ Tepelná ochrana záložního topení
Q2L,Q3L .... ### ..... Tepelná ochrana přídavného topení
R1H ............... * ..... Snímač vlhkosti (RKRTR) (volitelné
příslušenství)
R1T................ * ..... Snímač teploty okolí (RKRTR a RKRTW)
(volitelné příslušenství)
R1T........................ Termistor na výstupu vody tepelného výměníku
R2T................ * ..... Externí snímač (podlaha nebo okolí) (EKRTETS)
(volitelné příslušenství)
R2T........................ Termistor na výstupu vody záložního topení
R3T........................ Termistor na kapalinové straně chladiva
R4T........................ Termistor na přívodu vody
R5T................ # ..... Termistor ohřevu horké užitkové vody
S1L ........................ Snímač a vypínač ke sledování toku
S2S........................ Napájecí kontakt pro odběr elektrické energie se
zvýhodněnou sazbou
S3S........................ Kontakt dvojité nastavené hodnoty 2
S4S........................ Kontakt dvojité nastavené hodnoty 1
SS1........................ Přepínač DIP
TR1........................ Transformátor 24 V pro obvodovou desku
V1S........................ Potlačování jiskření 1
(1) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(2) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(3) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
RKHBH/X008BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62574-3 – 10.2010
(1)
(2)
(3)
V2S ........................ Potlačování jiskření 2
X1M~X9M .............. Svorkovnice
X6Y,X9B................. Konektor
* Volitelné příslušenství
# Aplikace pouze s nádrží na horkou užitkovou vodu.
## Pouze aplikace topení/chlazení
### Dodávané s nádrží na horkou užitkovou vodu
(a) Platí pouze pro nádrž se zabudovaným elektrickým přídavným
topením (RKHW*).
7.3. Přehled elektrické instalace systému
VÝSTRAHA
■
Před realizací jakéhokoliv připojení vypněte hlavní
vypínač napájení.
■
Veškeré zapojení v místě instalace a součásti musí být
provedeny a nainstalovány oprávněným elektrikářem
a musí splňovat platná legislativní nařízení.

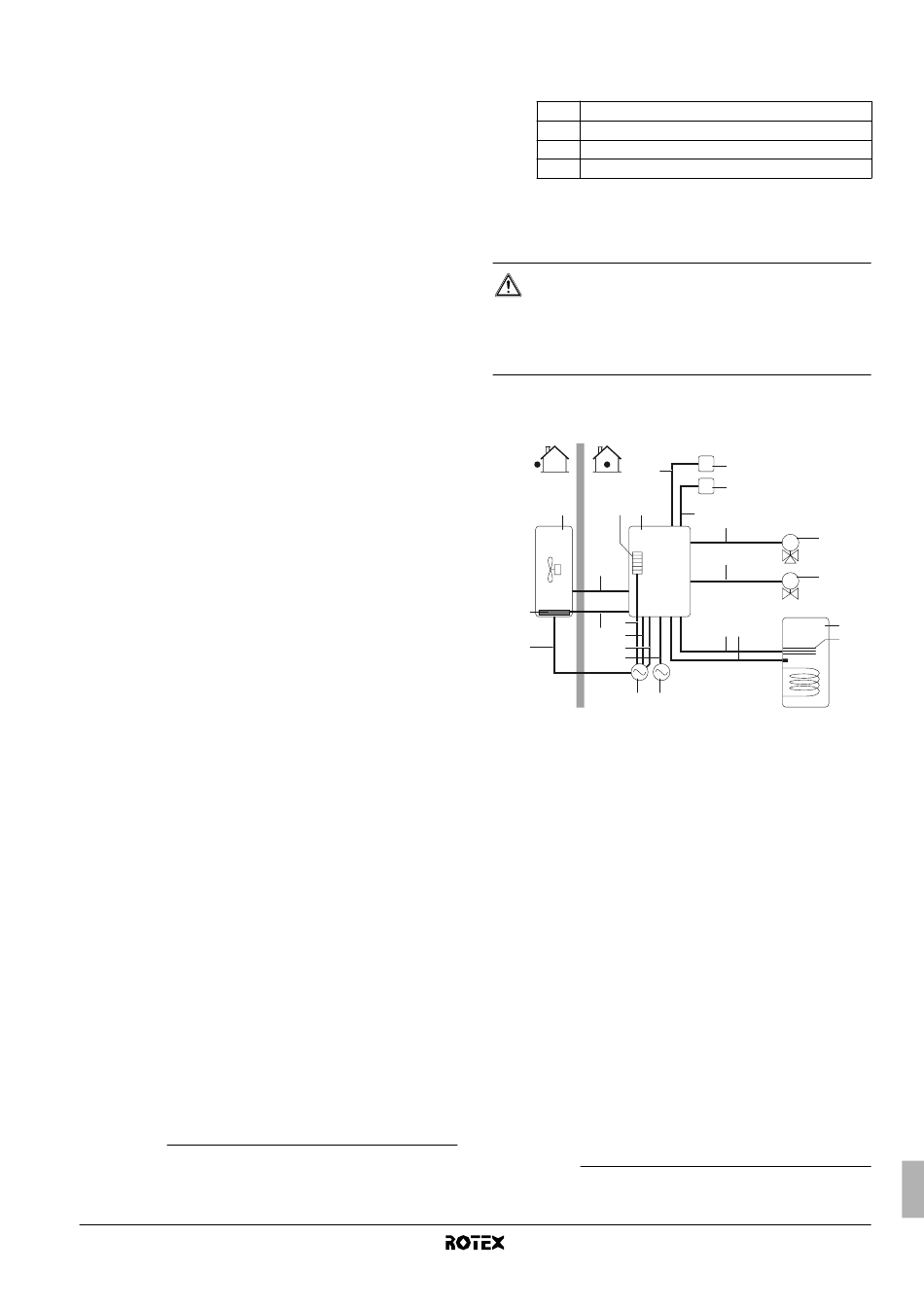

Obrázek dole poskytuje představu o potřebném vedení mezi
jednotlivými částmi systému. Viz také "3.4. Příklady typického
použití" na straně 4.
5
D
B E
2
C
4
3 10
1
11
13
A L
A Samostatné elektrické napájení venkovní jednotky,
záložního topení a přídavného topení
B Venkovní jednotka
C Vyhřívání spodní desky
(4)
D Záložní topení
E Vnitřní jednotka
F Pokojový termostat (volitelné příslušenství)
G 3-cestný ventil nádrže horké užitkové vody (volitelné
příslušenství)
H 2-cestný ventil pro chladicí režim (běžná dodávka)
I Nádrž na horkou užitkovou vodu (volitelné příslušenství)
(5)
J Přídavné topení
K Uživatelské rozhraní (digitální ovladač)
L Zdroj elektrické energie (zdroj elektrické energie
s normální sazbou: pouze v případě instalace zdroje
elektrické energie se zvýhodněnou sazbou)
(4) Pro nádrž bez elektrického přídavného topení (RKHTS) bude záložní
topení používáno v režimu ohřevu užitkové vody.
(5) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(a)
.
T
F
I
K
12
6
G
M
7
H
M
I
8 9
J
