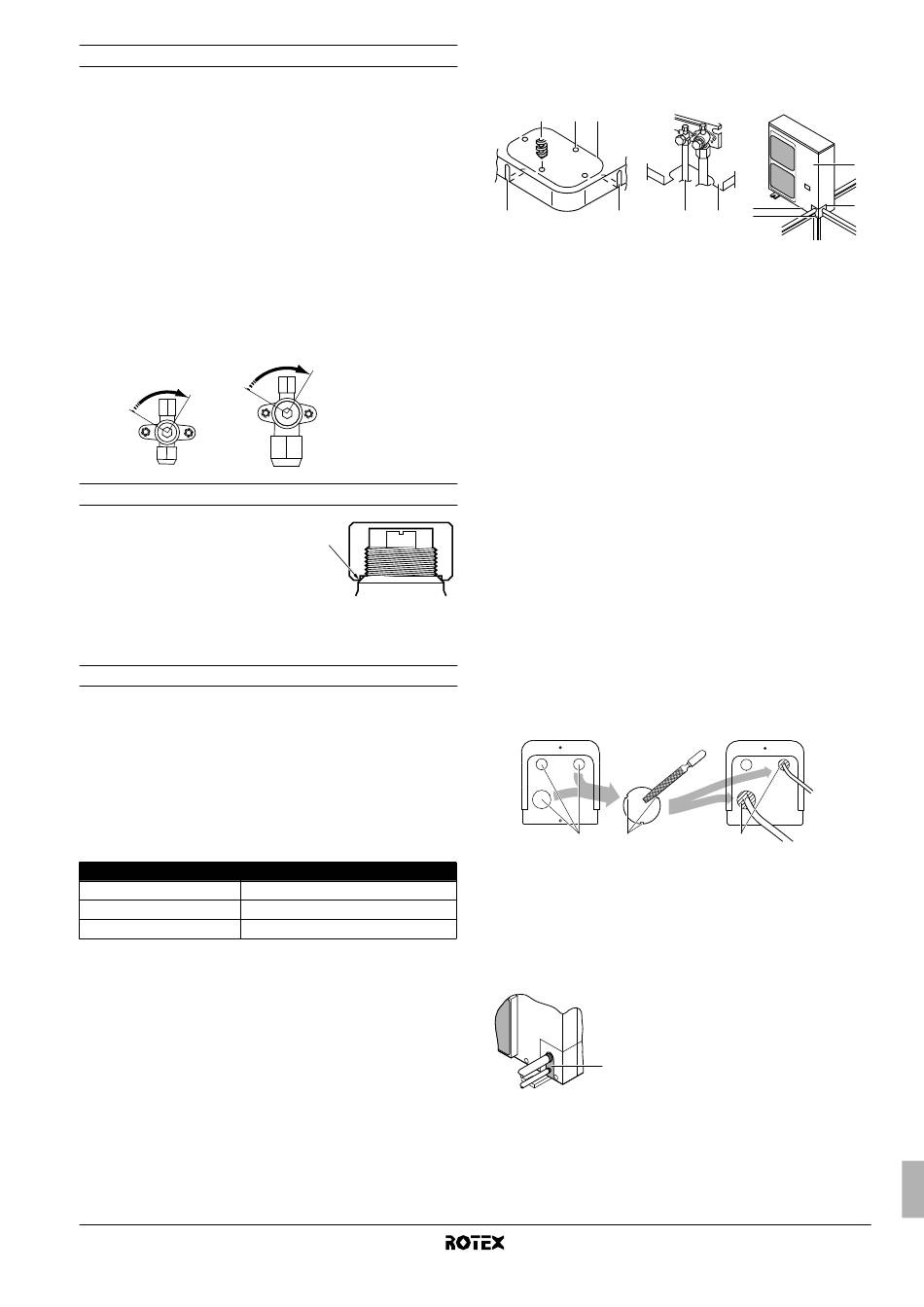

Otevření/uzavření uzavíracího ventilu
Otevření uzavíracího ventilu
1. Odstraňte kryt ventilu.
2. Vložte šestihranný klíč (na kapalinové straně: 4 mm/na plynové
straně: 6 mm) do dříku uzavíracího ventilu a otočte dříkem ventilu
doleva.
3. Pokud již dříkem ventilu nelze dále otočit, ukončete otáčení.
Ventil je nyní otevřen.
Uzavření uzavíracího ventilu
1. Odstraňte kryt ventilu.
2. Vložte šestihranný klíč (na kapalinové straně: 4 mm/na plynové
straně: 6 mm) do dříku uzavíracího ventilu a otočte dříkem ventilu
doprava.
3. Pokud již dříkem ventilu nelze dále otočit, ukončete otáčení.
Ventil je nyní uzavřen.
Směr uzavírání
Kapalinová strana Plynová strana
Upozornění při manipulaci s krytem dříku
■
Kryt dříku ventilu těsní v místě
označeném šipkou. Dbejte, abyste jej
nepoškodili.
■
Po manipulaci s uzavíracím ventilem
pevně dotáhněte kryt dříku ventilu.
Utahovací moment
v tabulce dole.
■
Po dotažení krytu zkontrolujte, zda chladivo neuniká.
Upozornění při manipulaci se servisní přípojkou
■
Vždy používejte plnicí hadici vybavenou stlačovacím kolíkem
ventilu, protože servisní přípojka je ventil typu Schrader.
■
Po manipulaci se servisní přípojkou dobře dotáhněte kryt
servisní přípojky. Utahovací moment naleznete v tabulce dole.
■
Po utažení krytu servisní přípojky zkontrolujte, zda nedochází
k úniku chladiva.
9.4. Utahovací momenty
Položka
Kryt dříku, kapalinová strana
Kryt dříku, plynová strana
Kryt servisní přípojky
RRLQ011~016CAV3+W1
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW57795-1 – 10.2010
naleznete
Utahovací moment (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
10. Potrubí chladiva
■
Místní potrubí může být instalováno ve čtyřech směrech (A, B, C, D).
1 2 3
4 4
Obrázek – Místní potrubí ve 4 směrech
1 Vrták
2 Střed okolo vyrážecího otvoru
3 Vyrážecí otvor
4 Výřez
5 Připojovací trubka
6 Spodní rám
7 Čelní deska
8 Deska na výstupu potrubí
9 Šroub na čelní desce
10 Šroub na desce výstupu potrubí
A Dopředu
B Dozadu
C Do strany
D Dolů
■
Odřezání dvou výřezů umožňuje instalaci dle obrázek "Místní
potrubí ve 4 směrech".
(Použijte pilku na kov pro vyřezání těchto výřezů.)
■
Pro instalaci připojovacího potrubí k jednotce ve směru dolů vytvořte
vyrážecí otvor proražením středového prostoru okolo vyrážecího
otvoru pomocí vrtáku o Ø6 mm (4x). (Viz obrázek "Místní potrubí ve
4 směrech".)
■
Po vyražení vyrážecího otvoru se doporučuje nanést opravný
lak na okraje a okolní okrajové plochy, aby se zabránilo rezivění.
■
Při protahování elektrického zapojení přes vyrážecí otvory
odstraňte z otvorů případné otřepy a obalte vodiče ochrannou
páskou, aby se nepoškodily.
1 2
1 Vyrážecí otvor
2 Otřepy
3 Obalový materiál
10.1. Zabránění vniknutí cizích předmětů
Otvory kolem potrubí uzavřete tmelem nebo izolačním materiálem
(místní dodávka), viz obrázek.
1
1
Pokud existuje jakákoliv možnost vniknutí malých zvířat do systému
přes vyražené otvory, zatěsněte otvory obalovým materiálem (místní
dodávka).
Hmyz nebo malé zvířata, která se dostanou dovnitř venkovní
jednotky mohou způsobit zkrat v elektrické skříni.
V chladném podnebí zatěsněte vyrážecí otvory, abyste zabránili
proniknutí sněhu a vlhkosti.
9
10
5 6
A
D
3
Tmel nebo izolační materiál
(místní dodávka)
Instalační návod
12
7
B
8
C
