7.

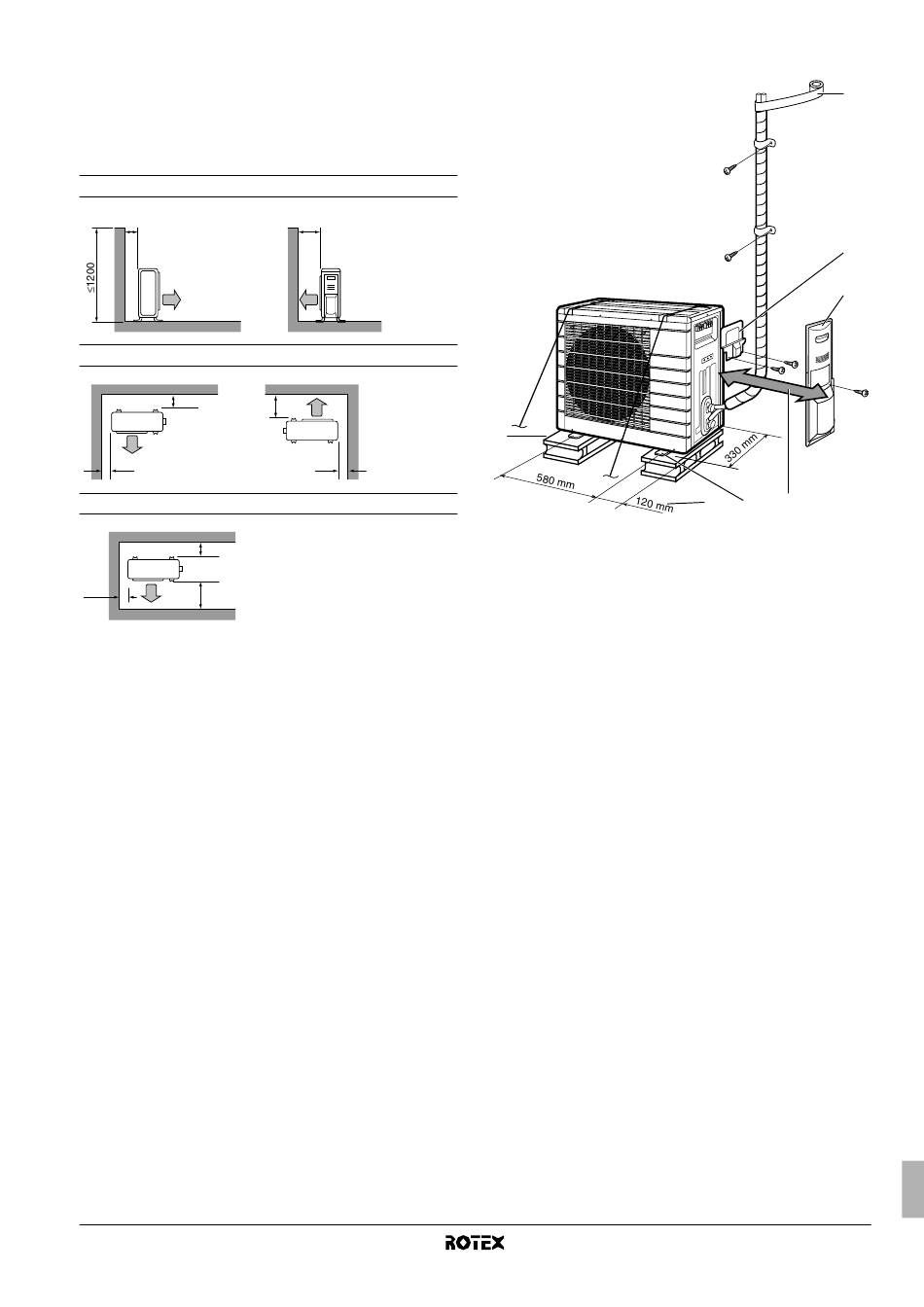

Instalace servisního prostoru
■
Tam, kde je stěna nebo jiná překážka v cestě vstupu vzduchu
nebo výstupu vzduchu venkovní jednotky, postupujte podle níže
uvedených instalačních pokynů.
■
Pro všechny níže uvedené instalační metody musí výška stěny
na výstupní straně být 1200 mm nebo menší.
Stěna na jedné straně (jednotka: mm)
>100
Stěna na dvou stranách (jednotka: mm)
>100
>350
>50
Stěna na třech stranách (jednotka: mm)
>100
>50
>350
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011
>350
>50
7.1.
Výkres instalace venkovní jednotky
7
1 Omotejte izolační potrubí ochrannou páskou zespodu
nahoru.
2 Servisní kryt
3 Kryt uzavíracího ventilu
4 250 mm od stěny. Zajišżuje prostor pro práce s potrubím a
elektrickou instalací.
5 Pokud hrozí nebezpečí pádu nebo převrácení jednotky,
upevněte jednotku pomocí základových šroubů nebo
pomocí drátu nebo jiných prostředků.
6 Vzdálenost od vnější strany krytu uzavíracího ventilu
7 Jestliže místo nemá dobré odvodnění, umístěte jednotku
na hranolové základny. Nastavte výšku patek tak, aby byla
jednotka vyrovnaná. Pokud nebude jednotka vyrovnaná,
může to mít za následek únik nebo akumulaci vody.
1
2
3
6
5
4
Instalační návod
8
