Elément
Description
1
Câble d'alimentation pour l'unité
extérieure
2
Alimentation de l'unité intérieure et
câble de communication
3
Câble d'alimentation électrique pour
chauffage d'appoint
4
Câble du thermostat d'ambiance
5
Câble de commande de vanne 3
voies
6
Câble de commande de vanne 2
voies
7
Alimentation électrique du
surchauffage et câble de protection
thermique
8
Câble de thermistance
9
Câble d'alimentation électrique du
surchauffage
10
Câble d'alimentation électrique au
tarif nuit (contact sans tension)
(a) Se reporter à la plaquette signalétique sur l'unité extérieure
2
(b) Section du câble 2,5 mm
(c) Voir tableau sous "Connexion de l'alimentation électrique du chauffage d'appoint"
à la page 13.
(d) Section minimale du câble 0,75 mm
(e) La thermistance et le câble de raccordement (12 m) sont fournis avec le ballon
d'eau chaude sanitaire.
Câblage interne - Tableau des pièces
Se reporter au schéma de câblage interne fourni avec l'unité (à
l'intérieur du couvercle du boîtier électrique de l'unité intérieure). Une
liste des abréviations utilisées est donnée ci-dessous.
A1P.................. PCB principal
A2P.................. PCB du dispositif de régulation à distance (interface
utilisateur)
A3P.................. Thermostat
(non fourni, PC= circuit d'alimentation interne)
A4P.......... * ..... Carte d'adresse alarme distante
E1H.................. Elément de chauffage d'appoint 1
E2H.................. Elément de chauffage d'appoint 2
E3H.................. Elément de chauffage d'appoint 3
E4H..........# ..... Surchauffage
F1B .................. Fusible de chauffage d'appoint
F2B ..........# ..... Fusible de surchauffage
F1T .................. Fusible thermique chauffage d'appoint (250 V, 94°C)
FU1.................. Fusible 3,15 A T 250 V
FU2.................. Fusible 5 A T 250 V
FuR,FuS .......... Fusible 5 A 250 V pour carte de circuits imprimés
alarme distante
K1M ................. Contacteur chauffage d'appoint niveau 1
K2M ................. Contacteur chauffage d'appoint niveau 2
K3M .........# ..... Contacteur de surchauffage
K5M ................. Contacteur pour débranchement de tous les pôles
du chauffage d'appoint
M1P ................. Pompe
M2S .......## ..... Vanne 2 voies pour mode de refroidissement
M3S .........# ..... Vanne 3 voies: chauffage au sol/eau chaude
sanitaire
PHC1 ............... Circuit d'entrée de l'optocoupleur
Q1DI ................ Disjoncteur de fuite à la terre
Q1L.................. Protection thermique de chauffage d'appoint
Q2L,Q3L ..# ..... Protection thermique de surchauffage
R1T.................. Thermistance d'eau de sortie de l'échangeur de
chaleur
R2T.................. Thermistance d'eau de sortie de chauffage d'appoint
R3T.................. Thermistance côté réfrigérant
RKHBH/X008AA
Unité intérieure pour système de pompe à chaleur air à eau
4PW50203-1A
Nombre de
Courant de
conducteurs
service
requis
maximal
2+GND
(a)
3+GND
(b)
2+GND ou
(c)
3+GND
3 ou 4
(d)
100 mA
2+GND
(d)
100 mA
2+GND
(d)
100 mA
4+GND
(b)
2
(e)
2+GND
13 A
2
(d)
100 mA
2
R4T ..................Thermistance d'entrée d'eau
R5T ......... #......Thermistance d'eau chaude sanitaire
S1L...................Contacteur de débit
SS1 ..................Microcommutateur
S2S ..................Contact d'alimentation électrique au tarif réduit
TR1 ..................Transformateur 24 V du PCB
V1S ..................Suppresseur d'étincelle 1
V2S ..................Suppresseur d'étincelle 2
X1M-X4M .........Borniers
*
En option
#
Applications avec ballon d'eau chaude sanitaire
uniquement
##
Applications de chauffage/refroidissement uniquement
Directives de câblage local
La plupart du câblage local de l'unité intérieure doit être fait sur
le bornier à l'intérieur du coffret électrique. Pour accéder au
bornier, retirer le couvercle de l'unité intérieure et le panneau de
service du coffret électrique, voir "Ouverture de l'unité
intérieure" à la page 5.
Les attache-câbles sont prévus au bas du coffret électrique.
Fixer tous les câbles à l'aide des attache-câbles (non fourni).
Un circuit électrique spécial est requis pour le chauffage
d'appoint.
Les installations équipées d'un ballon d'eau chaude sanitaire
(option) nécessitent un circuit électrique spécifique pour le
surchauffage.
Se reporter au manuel d'installation du ballon d'eau chaude
sanitaire.
Raccordement de l'alimentation électrique de l'unité
intérieure et du câble de communication
Configuration minimale du circuit et des câbles électriques
L'alimentation électrique de l'unité intérieure doit être fournie par
l'unité extérieure. La communication de données avec l'unité
extérieure est fournie via le même câble.
Pour toutes les directives et spécifications relatives au câblage sur
place entre l'unité intérieure et l'unité extérieure, se reporter au
manuel d'installation de l'unité extérieure.

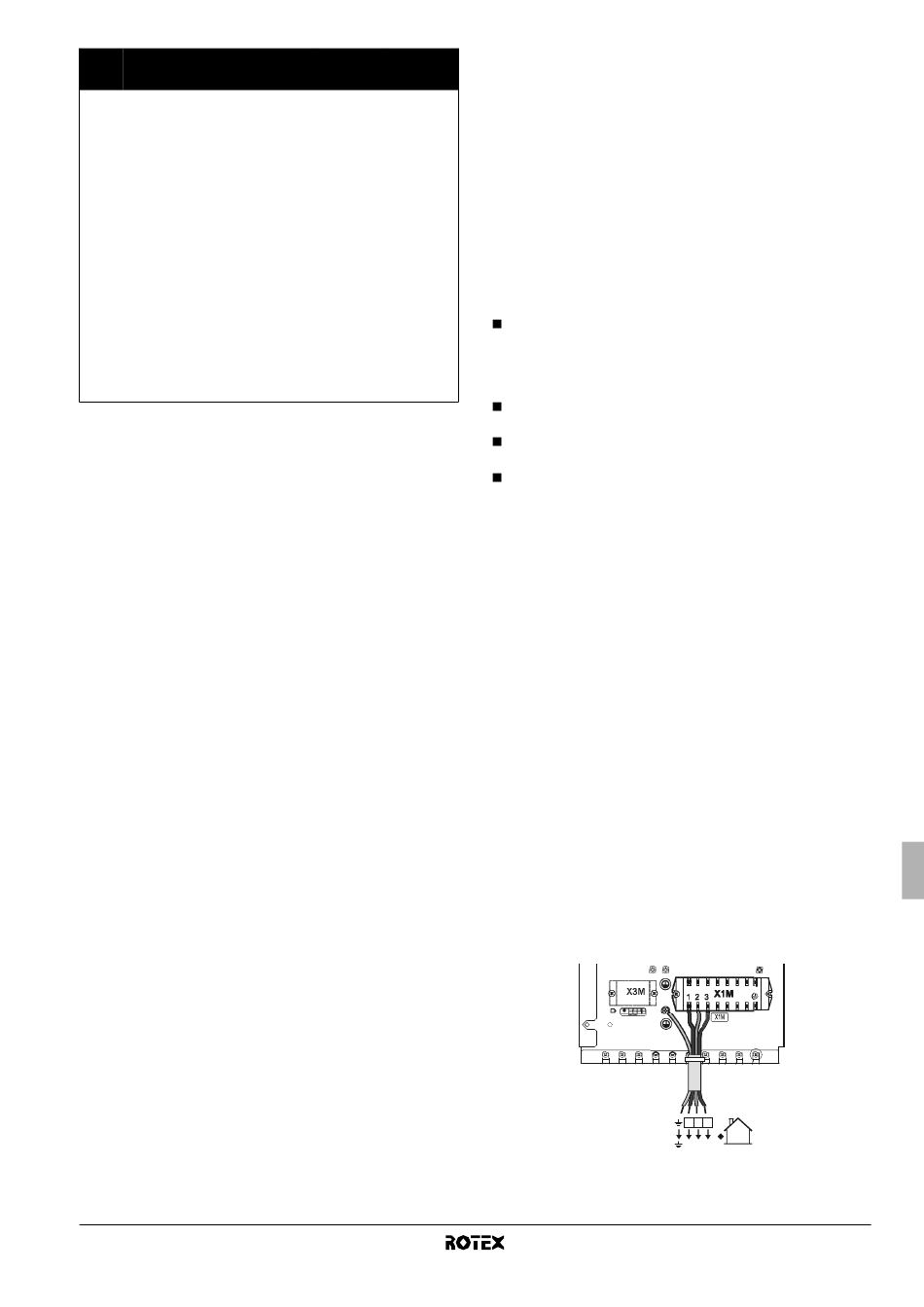

Procédure
1
A l'aide du câble approprié, raccorder le circuit électrique aux
bornes appropriées comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2
Raccorder le conducteur de terre (jaune/vert) à la vis de terre
sur la plaque de fixation du coffret électrique.
3
Fixer le câble au supports d'attache-câbles au moyen d'attache-
câbles aux pour réduire les contraintes.
4
Lors de l'acheminement des câbles, veiller à ce qu'ils ne gênent
pas le montage du couvercle de l'unité intérieure, voir figure 3.
Remarque: seul le câblage local pertinent est illustré.
1
2
3
1 2 3
Manuel d'installation
12
