13. O
PERACIÓN DE BOMBEO DE VACÍO
Con el fin de proteger el medio ambiente, asegúrese de realizar la
operación de bombeo de vacío cada vez que cambie de sitio o se
disponga a desechar la unidad. La operación de bombeo de vacío
extrae todo el refrigerante de la tubería hacia la unidad exterior.

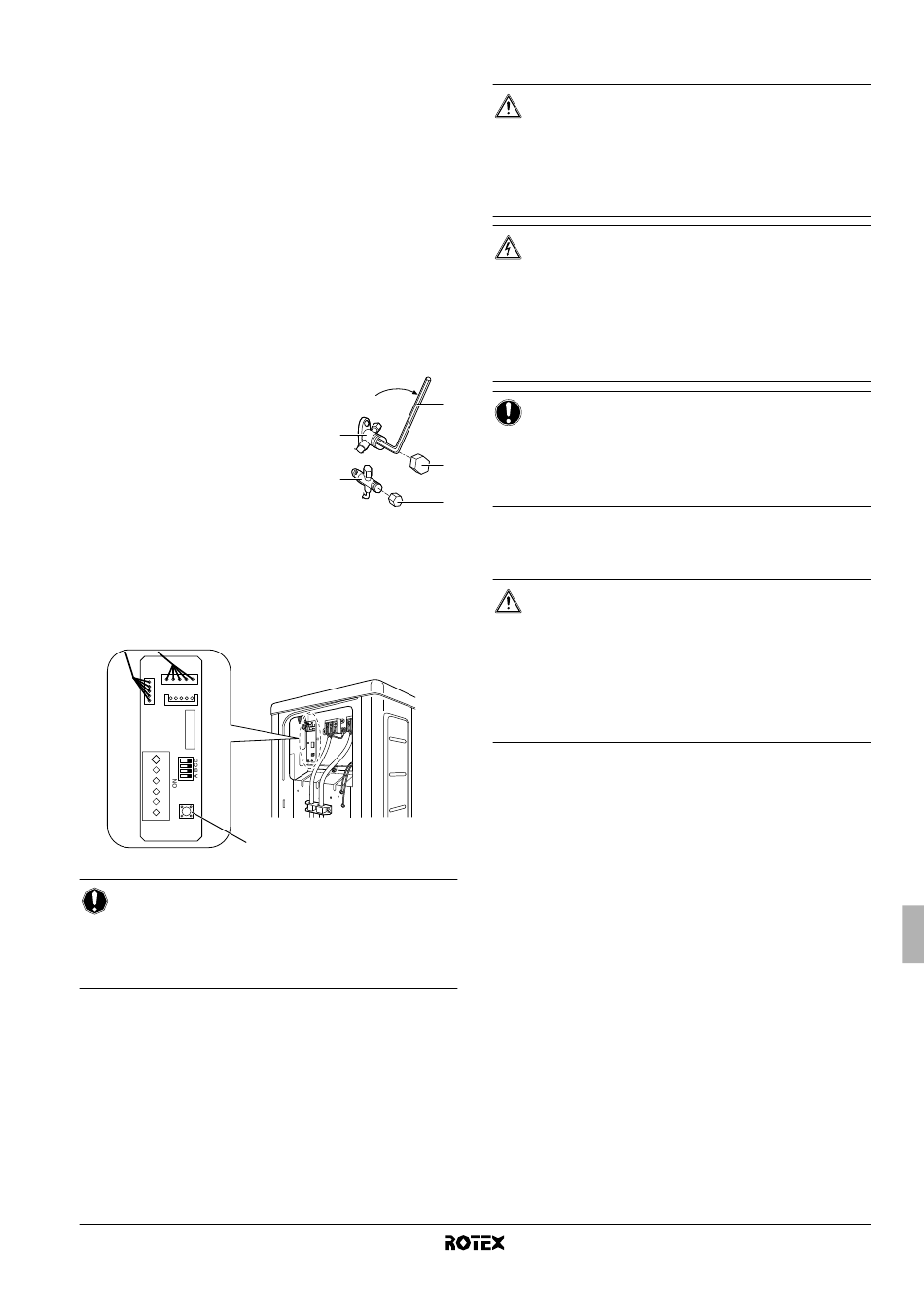

13.1. Procedimiento de bombeo de vacío
1 Retire la tapa de la válvula de las válvulas de cierre de gas y de
líquido.
2 Realice la operación de refrigeración forzada.
3 Tras 5-10 minutos (o sólo 1 o 2 minutos en el caso de
temperaturas ambiente muy bajas (<–10°C)), cierre la válvula
de cierre de líquido con una llave hexagonal.
4 Tras 2-3 minutos, cierra la válvula de cierre de gas y detenga la
operación de refrigeración forzada.
1 Válvula de cierre de gas
2 Cierre
3 Llave hexagonal
4 Tapa de la válvula
5 Válvula de cierre de líquido
13.2. Operación de refrigeración forzada
1 Pulse el botón de funcionamiento forzado SW1 para iniciar la
refrigeración forzada.
2 Pulse de nuevo el botón de funcionamiento forzado SW1 para
detener la refrigeración forzada.
S102
S2
LED-A
SW4
SW1
1
1 Botón de funcionamiento forzado SW1
AVISO
Tenga cuidado de que durante la operación de
refrigeración forzada, la temperatura del agua permanezca
por encima de 5°C (véase la lectura de temperatura de la
unidad interior). Para conseguirlo, puede, por ejemplo,
activar todos los ventiladores de las unidades fan coil.
RRLQ006~008BBV3
Unidad exterior para bomba de calor de aire-agua
4PW68222-1 – 02.2011
14. T
2
3
1
4
5
4
14.1. Precauciones con los trabajos de cableado
■
■
■
■
■
■
■
■
RABAJOS DE CABLEADO ELÉCTRICO
ADVERTENCIA
■
Un electricista cualificado debe realizar el tendido de
todo el cableado.
■
El cableado fijo debe tener conexiones eléctricas.
■
Todos los componentes que se suministren en el
lugar de instalación y el montaje eléctrico deben
cumplir con la legislación vigente.
PELIGRO: ALTA TENSIÓN
Para evitar las descargas eléctricas, asegúrese de
desconectar la fuente de alimentación 1 minuto o más
antes de realizar un servicio o tarea en las piezas
eléctricas. Incluso transcurrido 1 minuto, mida siempre la
tensión en los terminales de los condensadores del
circuito principal o de las piezas eléctricas y, antes de
tocar nada asegúrese de que la tensiones presenten
valores de 50 V CC o inferiores.
AVISO
Para las personas encargadas de trabajos con el
cableado eléctrico:
No haga funcionar la unidad mientras las tuberías del
refrigerante no estén completas. Ponerla en marcha antes
de que las tuberías estén listas averiará el compresor.
eléctrico
PELIGRO
■
Antes de acceder
interrumpirse todos los circuitos de alimentación.
■
Asegúrese de instalar un interruptor automático de
fuga a tierra, de acuerdo con la normativa vigente. Si
no obedece estas indicaciones podría sufrir una
electrocución.
■
No conecte el interruptor principal hasta que el
cableado esté completamente instalado.
Utilice sólo cables de cobre.
En el cableado fijo deberá
reglamentación pertinente, un interruptor principal u otro medio
de desconexión que tenga una separación constante en todos
los polos.
No estruje nunca el mazo de cables de una unidad.
Dispóngalos de forma que no entren en contacto con las
tuberías (sobre todo del lado de alta presión).
Asegure el cableado eléctrico con sujetacables, como se
muestra en la figura del capítulo "14.3. Conexión de la fuente de
alimentación y el cableado interunidad" en la página 14, para
que no entren en contacto con las tuberías, especialmente del
lado de alta presión.
Asegúrese de que no se aplica ninguna presión externa a las
conexiones de los terminales.
Cuando instale el interruptor automático de fuga a tierra,
asegúrese de que sea compatible con el Inverter (resistente a
ruidos eléctricos de alta frecuencia), para evitar la innecesaria
apertura del interruptor automático.
El cable de alimentación eléctrica y el disyuntor del circuito
deben elegirse de acuerdo con la legislación aplicable.
No utilice cables puncionados,
deshilachados (véase la precaución 1 en "Notas a tener en
cuenta" en la página 15), cables alargadores o conexiones de
sistemas estrella, ya que pueden sobrecalentarse, provocar
descargas eléctricas o fuegos.
a los terminales, deben
incorporarse, según la
cables de conducción
