6.3. Richtlijnen bij het gebruik van de afsluiter

Waarschuwingen bij het gebruik van de afsluiter
■
Houd beide afsluiters tijdens de werking open.
■

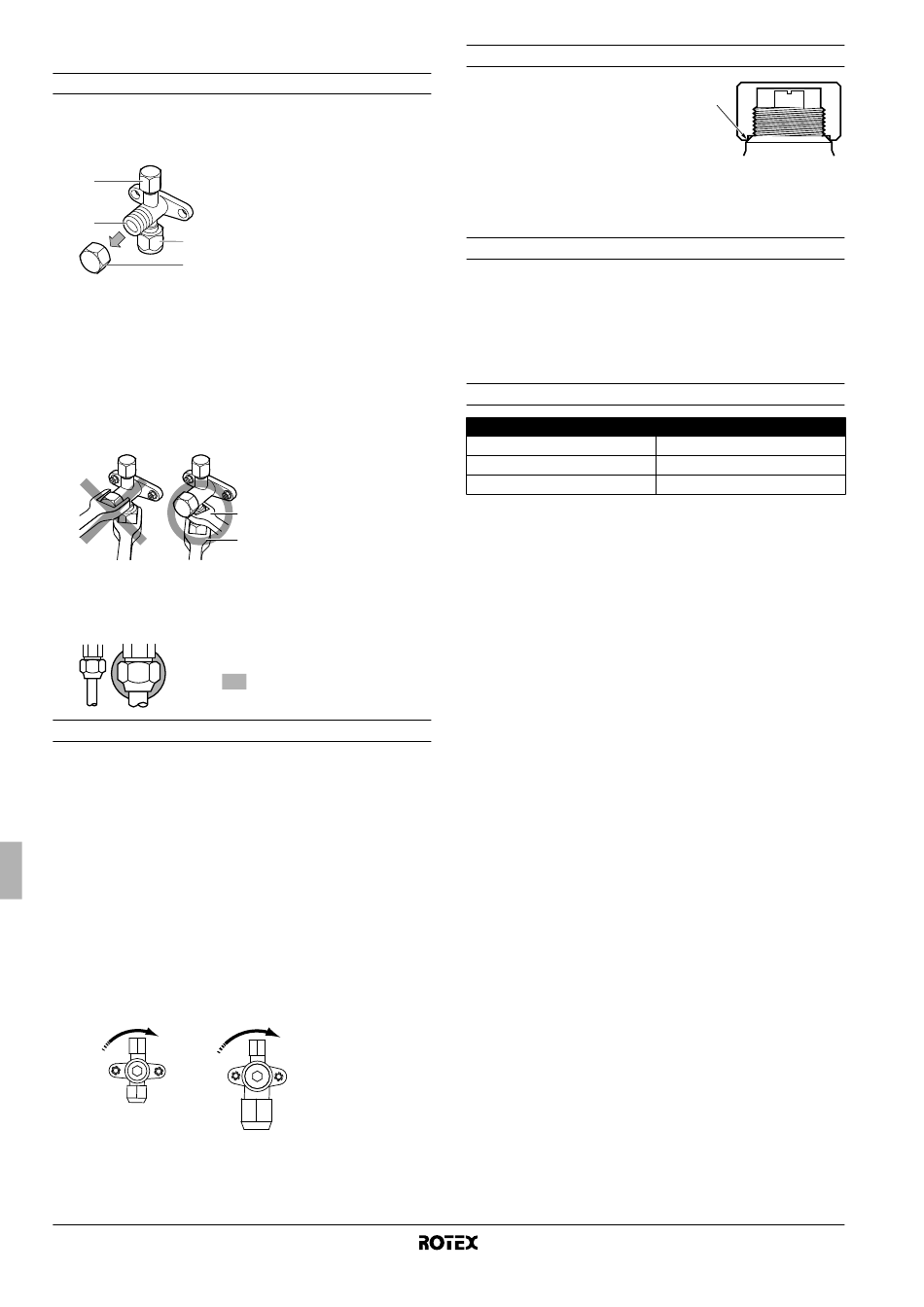

In de onderstaande afbeelding ziet u de naam van elk onderdeel
dat vereist is bij het omgaan met de afsluiter.
1
1
2
3
2
4
3
4
■
De afsluiter is gesloten in de fabriek.
■
Oefen geen overmatige kracht uit op de afsluiter. Anders kan de
afsluiter afbreken.
Aangezien de bevestigingsplaat van de afsluiter vervormd kan
worden wanneer u de flaremoer los- of vastdraait met alleen een
momentsleutel, moet u de afsluiter altijd vasthouden met een
moersleutel, en dan de flaremoer los- of vastdraaien met een
momentsleutel.
Zet de moersleutel niet op het afsluiterdeksel, aangezien dit een
koelmiddellek kan veroorzaken.
■
De bedrijfsdruk aan de koelmiddelzijde kan laag zijn
(bijvoorbeeld verwarmen bij lage buitentemperatuur); dicht de
flaremoer in de afsluiter op de gasleiding goed af met siliconen
om bevriezing te voorkomen.
Afsluiter openen/sluiten
Afsluiter openen
1. Verwijder het klepdeksel.
2. Steek een inbussleutel (vloeistofzijde: 4 mm / gaszijde: 6 mm) in
de afsluiter en draai de afsluiter linksom.
3. Stop met draaien zodra de afsluiter niet meer verder draait.
De afsluiter is nu open.
Afsluiter sluiten
1. Verwijder het klepdeksel.
2. Steek een inbussleutel (vloeistofzijde: 4 mm / gaszijde: 6 mm) in
de afsluiter en draai de afsluiter rechtsom.
3. Stop met draaien zodra de afsluiter niet meer verder draait.
De afsluiter is nu dicht.
Sluitrichting
Vloeistofzijde
Montagehandleiding
10
Servicepoort en servicepoortdeksel
Afsluiter
Aansluiting lokale leiding
Deksel afsluiter
1 Moersleutel
2 Momentsleutel
1
2
Siliconenafdichting
(Zorg ervoor dat er geen
openingen blijven)
Gaszijde
Waarschuwingen bij het gebruik van het afsluiterdeksel
■
Het afsluiterdeksel is verzegeld op
de plaats die door de pijl wordt
aangegeven. Zorg dat u het niet
beschadigt.
■
Draai het afsluiterdeksel goed vast
nadat u de afsluiter hebt gebruikt.
Zie de tabel hieronder voor het aanhaalmoment.
■
Controleer na het vastdraaien van het afsluiterdeksel op
koelmiddellekken.
Waarschuwingen bij het omgaan met de servicepoort
■
Gebruik altijd een vulslang met een drukpen omdat de
servicepoort een Schrader-klep is.
■
Draai het servicepoortdeksel goed vast nadat u de servicepoort
hebt gebruikt. Zie de tabel hieronder voor het aanhaalmoment.
■
Controleer na het vastdraaien van het servicepoortdeksel op
koelmiddellekken.
Aanhaalmomenten
Item
Afsluiterdeksel, vloeistofzijdig
Afsluiterdeksel, gaszijdig
Servicepoortdeksel
7. L
EIDINGAANSLUITINGEN

7.1. Koelmiddelleidingen

■
Lokale leidingen kunnen in vier richtingen worden geïnstalleerd.
Afbeelding - Lokale leidingen in vier richtingen (Zie afbeelding 5)
1 Boor
2 Middendeel rond doorsteekgat
3 Uitbreekgat
4 Opening
5 Aansluitleiding vloeistof (lokaal aan te kopen)
6 Onderste frame
7 Voorplaat
8 Leidinguitlaatplaat
9 Schroef voorplaat
10 Schroef leidinguitlaatplaat
A Voor
B Achter
C Zijkant
D Beneden
Wanneer u de leiding zijdelings aansluit (aan de achterkant), moet u
het leidingdeksel (achterkant) verwijderen zoals afgebeeld in
afbeelding 7.
1 Leidingdeksel (achterkant)
■
Om de aansluitleiding naar omlaag te monteren, moet u met een
boor van Ø6 mm een gat maken in het middelste deel rond het
doorsteekgat. (Zie afbeelding 5).
■
Wanneer u twee gleuven uitsnijdt, kunt u de installatie uitvoeren
zoals afgebeeld in afbeelding 5.
(Breng de openingen aan met een metaalzaag.)
■
Na het maken van het doorsteekgat brengt u best reparatieverf
aan op de rand en de uiteinden om roest te voorkomen.
Aanhaalmoment (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1B
