Controle van het watervolume en de voordruk in het
expansievat
De unit is uitgerust met een expansievat van 12 liter met een
standaardvoordruk van 1 bar.
Omwille van de goede werking van de unit moet de voordruk van het
expansievat mogelijk worden aangepast en moeten het minimale en
maximale watervolume worden gecontroleerd.
1 Controleer of het totale watervolume in de installatie, met
uitzondering van het interne watervolume van de unit, minimum
20 l bedraagt.
Dit minimale watervolume zal een goed resultaat
produceren voor de meeste toepassingen.
Maar voor kritieke processen of in ruimten met een grote
warmtebelasting kan een extra watervolume vereist zijn.
Wanneer de circulatie in elke ruimteverwarmingslus/
radiatorlus geregeld wordt door op afstand bediende
kleppen, is het belangrijk dat dit minimale watervolume
behouden blijft, zelfs wanneer alle kleppen dichtgedraaid
zijn.

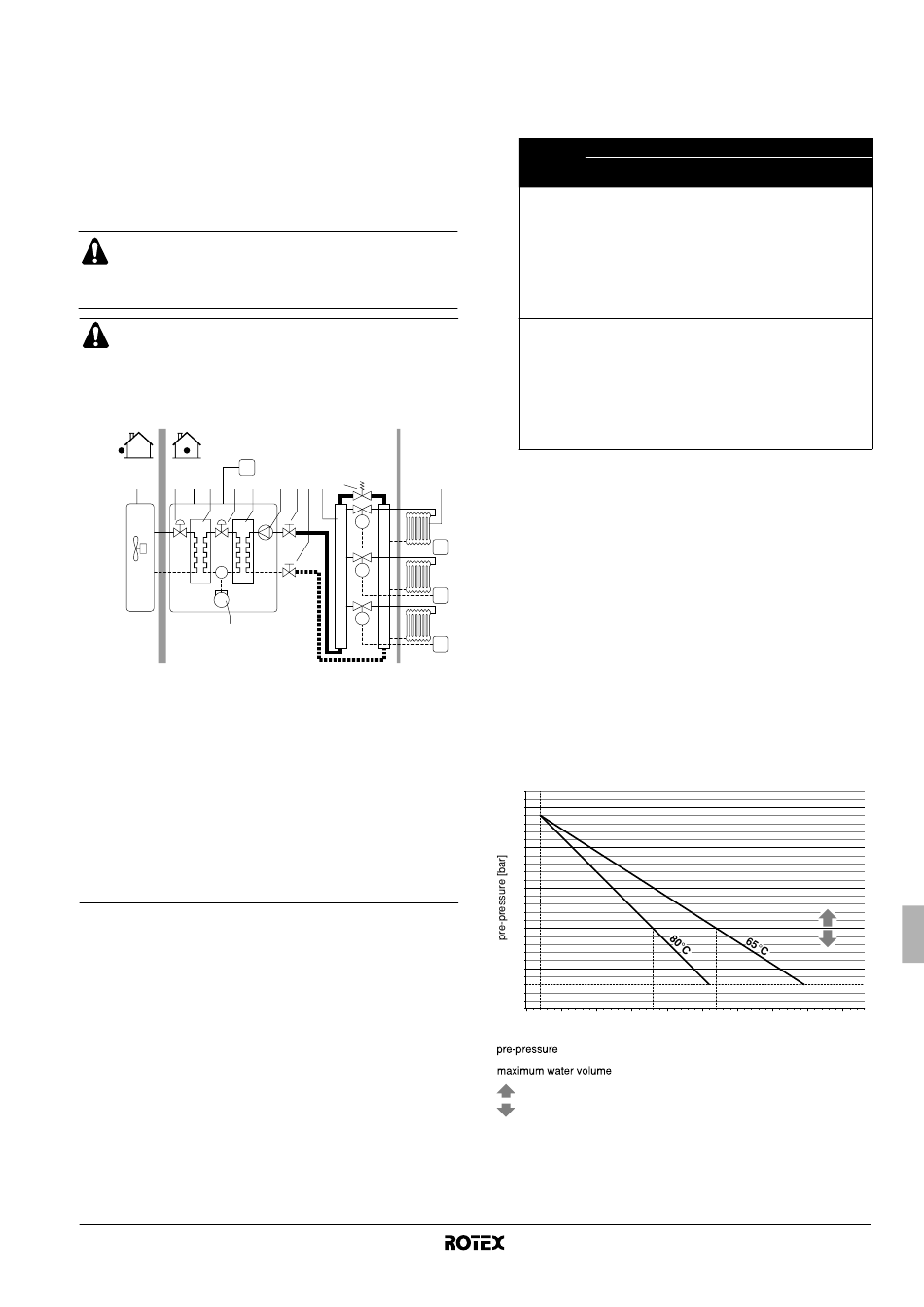

Voorbeeld
C1
1 11 2 3 11 4
5
1 Buitenunit
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
4 Waterwarmtewisselaar
5 Compressor
6 Pomp
7 Afsluiter
8 Verdeelstuk
(lokale levering)
Afsluiter
9 Omloopklep
(lokale levering)
RKHBRD011~016AAV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW55786-1
A B
6 7 7 8 9 10
M3
T3
M2
T2
M1
T1
10 Radiator (lokale levering)
11 Elektronische
expansieklep
C1 Afstandsbediening
M1...M3 Individuele
gemotoriseerde klep
voor het regelen van
lusradiatoren
(lokale levering)
T1...T3 Individuele
kamerthermostaat
(lokale levering)
A Installatieruimte
B Woonkamer
2 Bepaal aan de hand van de onderstaande tabel of de voordruk
van het expansievat moet worden aangepast.
3 Bepaal aan de hand van de onderstaande tabel en instructies of
het totale watervolume in de installatie kleiner is dan het
maximaal toegelaten watervolume.
Hoogte-
65°C ≤270 l
verschil
(a) 80°C ≤180 l
installatie
Geen aanpassing van
≤7 m
voordruk vereist.
Vereiste acties:
• voordruk moet worden
verhoogd, bereken
volgens "Voordruk van het
expansievat berekenen"
>7 m
• controleer of het
watervolume kleiner is
dan maximaal toegelaten
(aan de hand van
onderstaande grafiek)
(a) Hoogteverschil installatie: hoogteverschil (m) tussen het hoogste punt van
het watercircuit en de binnenunit. Als de binnenunit zich op het hoogste
punt van de installatie bevindt, wordt de installatiehoogte beschouwd als
zijnde 0 m.
Voordruk van het expansievat berekenen
De in te stellen voordruk (Pg) is afhankelijk van het maximale hoogte-
verschil van de installatie (H) en wordt berekend als volgt:
Pg=(H/10+0,3) bar
Controle van het maximaal toegelaten watervolume
Het maximaal toegelaten watervolume in het hele circuit berekent u
als volgt:
1 Bepaal voor de berekende voordruk (Pg) het overeenkomstige
maximale watervolume aan de hand van de onderstaande
grafiek.
2 Controleer of het totale watervolume in het hele watercircuit
kleiner is dan deze waarde.
Is dit niet het geval, dan is het expansievat binnenin de binnenunit te
klein voor de installatie.
2.5
2
1.5
1
0.5
0.3
0.0
0 20 50 100 150 200
maximum water volume [l]
= voordruk
= maximaal watervolume
= vergroot voordruk expansievat
= verklein voordruk expansievat
Watervolume
65°C >270 l
80°C >180 l
Vereiste acties:
• voordruk moet worden
verlaagd, bereken volgens
"Voordruk van het
expansievat berekenen"
• controleer of het
watervolume kleiner is
dan maximaal toegelaten
(aan de hand van
onderstaande grafiek)
Expansievat van de unit te
klein voor de installatie.
250 300 350 400 450
