11.2. Essai de fonctionnement

Effectuer le test conformément au manuel d'installation intérieur pour
s'assurer que toutes les pièces et fonctions marchent correctement.
REMARQUE
Après avoir mis l'unité sous tension, elle ne peut pas
être démarrée tant que la LED d'initialisation H2P ne
s'éteint pas (maximum 12 minutes).
AVERTISSEMENT
Il est facile de toucher accidentellement les parties sous
tension.
Ne jamais laisser l'unité sans surveillance pendant
l'installation ou l'entretien quand le panneau d'entretien est
retiré.
REMARQUE
A noter que pendant la période de fonctionnement
initiale de l'unité, la puissance d'entrée requise peut
être supérieure à ce qui est indiqué sur la plaquette
signalétique de l'unité. Ce phénomène vient du fait que
le compresseur nécessite une période de 50 heures
avant d'atteindre sa régularité de fonctionnement et
une consommation électrique stable.
12. M
AINTENANCE ET ENTRETIEN
12.1. Précautions de service
AVERTISSEMENT: CHOC ELECTRIQUE
Précaution lors de l'entretien de l'équipement inverseur
Ne pas toucher les parties sous tension pendant 10 minutes une
fois que l'alimentation électrique est coupée en raison du risque
de haute tension.
Par ailleurs, mesurer les points comme illustré dans la figure 10
au moyen d'un testeur et vérifier que la tension de la
capacitance dans le circuit principal est supérieure à 50 V CC.
S'assurer que l'alimentation est coupée avant d'effectuer le
travail de maintenance. Le chauffage du compresseur peut
fonctionner même en mode d'arrêt.
A noter que certaines parties de la boîte de composants
électriques sont extrêmement chaudes.
Afin d'éviter les dommages à la carte de circuits imprimés,
éliminer d'abord l'électricité statique en touchant une pièce en
métal (par ex. vanne d'arrêt) de la main. Puis tirer le connecteur.
Après avoir mesuré la tension résiduelle, tirer le connecteur du
ventilateur extérieur.
Veiller à ne pas toucher de partie conductrice.
Le ventilateur extérieur peut tourner à l'envers en raison d'un
vent puissant, ce qui peut provoquer la charge de la
capacitance. Cela peut entraîner un choc électrique.
Après l'entretien, s'assurer que le connecteur du ventilateur extérieur
est de nouveau branché. Sinon, l'unité peut tomber en panne.
Jouer la carte de la sécurité!
Toucher une partie en métal de la main (comme la vanne
d'arrêt) afin d'éliminer l'électricité statique et de protéger la
carte de circuits imprimés avant d'effectuer l'entretien.
Manuel d'installation
18
12.2. Opération en mode service
Si nécessaire, effectuer toute opération du mode d'entretien selon les
instructions suivantes. Se référer au manuel d'entretien pour plus de
détails.
Réglage du mode
Le mode de réglage peut être modifié à l'aide du bouton
conformément à la procédure suivante:
Pour le réglage du mode 1: Appuyez une seule fois sur le
bouton
; la DEL H1P s'éteint
BS1 MODE
Pour le réglage du mode 2: Appuyer sur le bouton
pendant 5 secondes; la DEL H1P s'allume
c
Si la DEL H1P clignote
et que le bouton
le mode de réglage passera au mode de réglage 1.
REMARQUE
Si vous vous trompez au milieu de la procédure de
réglage, appuyez sur le bouton
revient au mode de réglage 1 (la DEL H1P est éteinte).

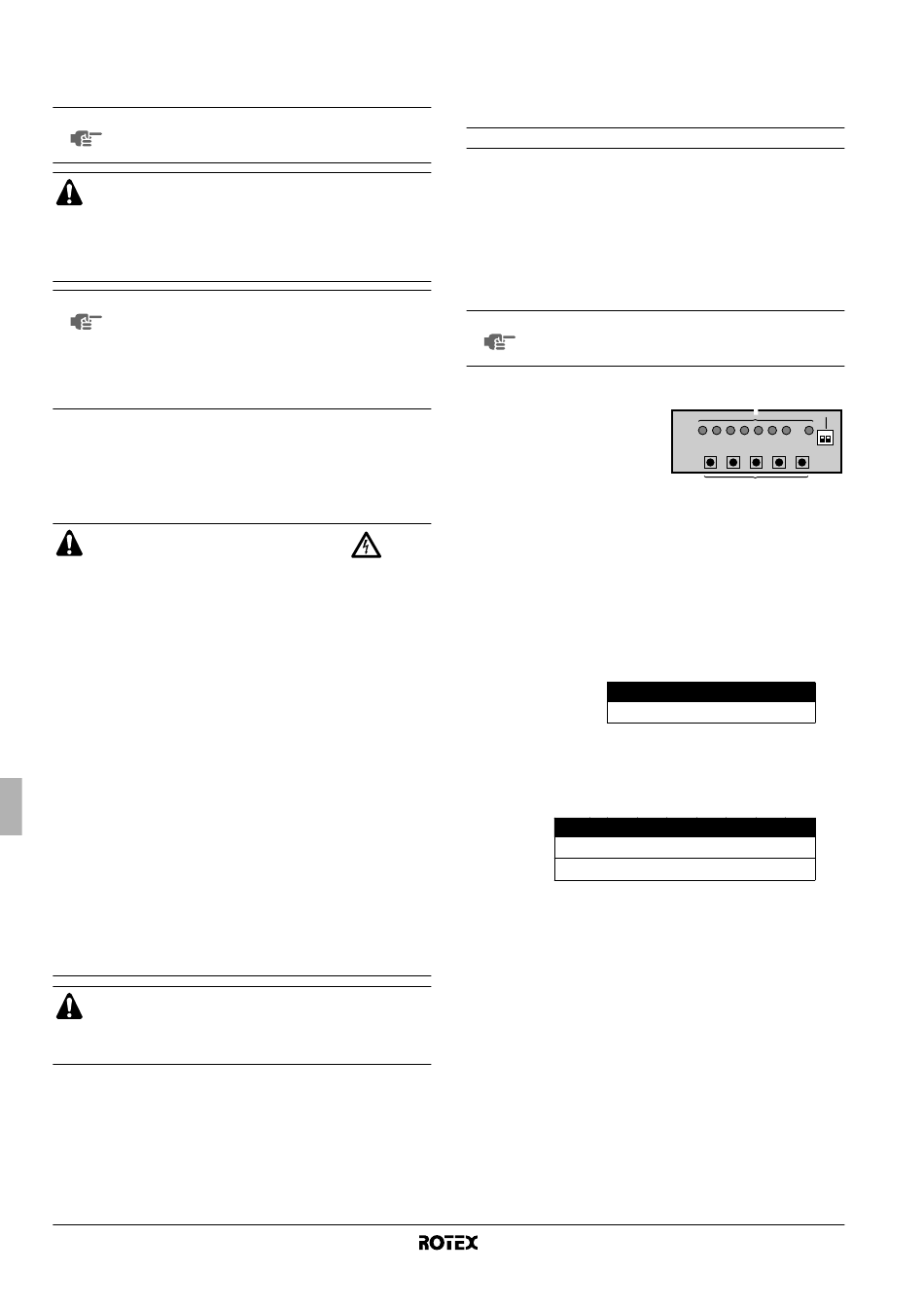

Emplacement des microcommutateurs, DEL et boutons
1
DEL H1P~H8P
2
Boutons poussoirs BS1~BS5
3
Microcommutateurs
(ne pas utiliser ni changer)
Statut des DEL
Tout au long du manuel, l'état des DEL est indiqué comme suit:
x
w
ARRET
MARCHE
Réglage du mode
1
Appuyer sur le bouton
BS2 SET
(opération de récupération de réfrigérant/opération de vidage)
sur
(MARCHE).
ON
Les DEL H3P, H5P et H7P sont allumées.
H1P H2P H3P H4P H5P H6P H7P
w x w x w x w
2
Lorsque le bouton
BS3 RETURN
le réglage en cours.
3
Pour mettre cette fonction
appuyer sur le bouton
BS2 SET
H1P H2P H3P H4P H5P H6P H7P
w x x x x c x
ON
w x x x x x c
(a)
OFF
(a) Ce réglage = réglage d'usine
4
Appuyer sur le bouton
BS3 RETURN
5
Lorsque le bouton
BS3 RETURN
commence conformément au réglage.
Unité extérieure pour pompe à chaleur air à eau
BS1 MODE
x
.
BS1 MODE
w
.
est enfoncé,
BS1 MODE
. Ensuite, il
BS1 MODE
1
3
3
2
c
Clignotement
pour mettre la fonction requise
est enfoncé, les DEL indiquent
(MARCHE) ou
(ARRET),
ON
OFF
comme indiqué ci-dessous.
et le réglage sera défini.
est enfoncé, l'opération
RRRQ011~016AAV1+Y1
4PW55782-1B
