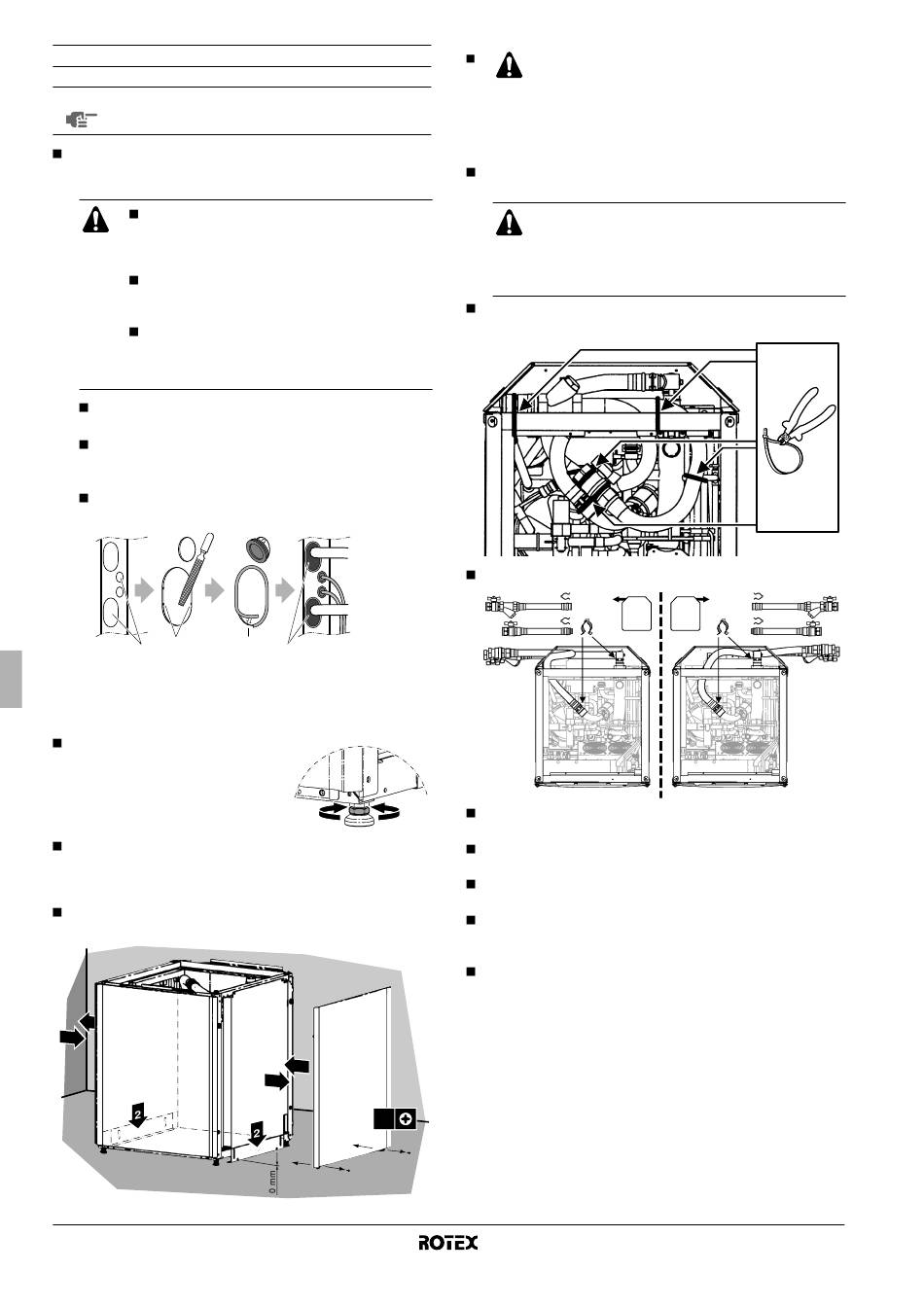

Inneneinheit installieren

HINWEIS Informationen zur Installation der Außeneinheit finden
Sie in der Installationsanleitung der Außeneinheit.
Auf der Rückseite der Einheit gibt es Durchbruch-Öffnungen,
durch die die Rohre und elektrischen Leitungen geführt werden
können.
Auf beiden Seiten der Einheit sind Durchbruch-
Öffnungen vorgesehen. Achten Sie darauf, dass
Sie je nach Installationsgegebenheiten die rich-
tigen Durchbruch-Öffnungen herausschlagen.
Kältemittel-Leitungen
müssen durch
geführt werden.
Die elektrischen Leitungen müssen auf jeden Fall
durch die Durchbruch-Öffnungen auf der linken
Seite des Gerätes ins Innere geführt werden
(siehe Abbildung 4).
Um eine Durchbruch-Öffnung auszustanzen, mit einem
Hammer darauf schlagen.
Bevor Sie eine elektrische Leitung oder ein Rohr durch eine
Durchbruch-Öffnung führen, entgraten Sie erst die Kanten
der Öffnung.
Setzen Sie in die Durchbruch-Öffnungen Durchführungs-
tüllen ein, damit es keine Beschädigungen gibt.
1 2
1 Durchbruch-Öffnung
2 Grate
Die Stellfüße so verstellen, dass das
Geräte eben und sicher steht.
Die geräuschdämmende(n) Blende(n) und die Zierblende(n)
anbringen, die sich auf der Wandseite befinden und nicht mehr
befestigt werden können, wenn das Gerät an seinem
endgültigen Platz steht.
Die Geräuschdämmungsstreifen auf beiden Seiten der Einheit
mit den entsprechenden Schrauben anbringen.
1
3
Installationsanleitung
9
und Wasserleitungen
unterschiedliche Öffnungen
3 4
3 Durchführungstülle
4 Glaserkitt oder Isolier-
material (vor Ort zu
beschaffen)
3
1
2x
Standardmäßig wird der optionale Brauchwassertank
oben auf der Inneneinheit installiert.
Denken Sie vor der Installation des Brauchwasser-
tanks daran, dass später zur Durchführung von
Wartungsarbeiten links und/oder rechts genügend
Raum freigelassen sein muss.
Setzen Sie die Einheit an den Platz, wo sie installiert werden
soll.
Das Gewicht der Inneneinheit beträgt ungefähr
145 kg. Es sind mindestens 2 Personen erforderlich,
um die Einheit anzuheben.
Zum Anheben der Einheit die mitgelieferden Bleche
verwenden.
Die Kabelbinder durchschneiden, um die flexiblen Rohre zu
lösen.
Die flexiblen Rohre durch die Durchbruch-Öffnungen führen.
Die Leitungen so verlegen, wie es im Kapitel "Rohranschlüsse
herstellen" auf Seite 10 beschrieben ist.
In das System Wasser einfüllen, wie es im Kapitel "Einfüllen von
Wasser" auf Seite 13 beschrieben ist.
Die elektrischen Leitungen so verlegen, wie es im Kapitel
"Elektrische Anschlüsse" auf Seite 13 beschrieben ist.
Um das Gehäuse vollständig abzudichten, die Durchbruch-
Öffnungen mit Glaserkitt oder anderem Isoliermaterial (bauseitig
zur Verfügung zu stellen) abdichten.
Vor der Inbetriebnahme die Prüfungen so durchführen, wie es
im Kapitel "Inbetriebnahme und Konfiguration" auf Seite 18
beschrieben ist.
