Chapitre 4
Géométries avec support de l'orientation
Exemple de translation
et de rotation
150

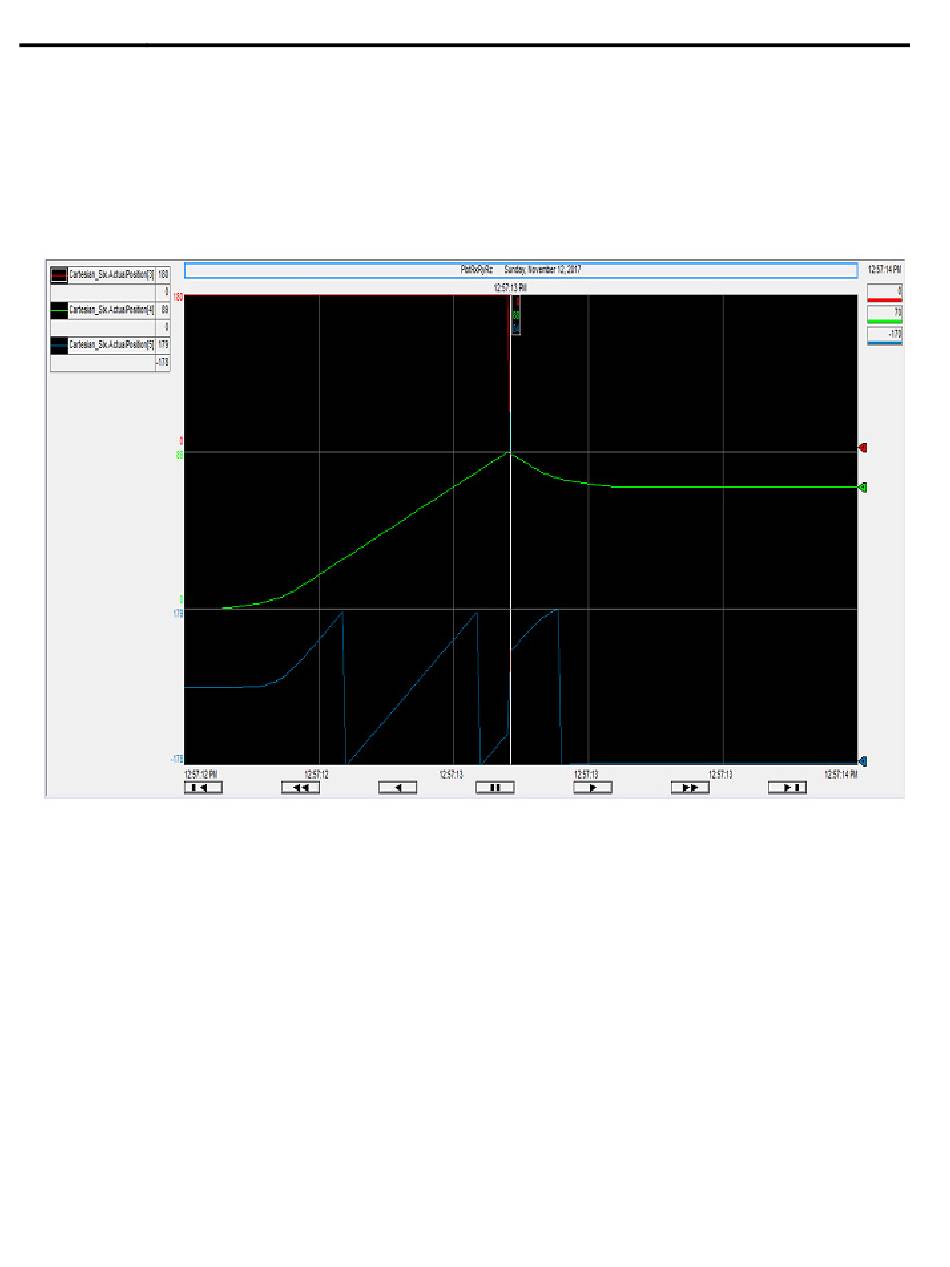

Point d'image miroir Rx Ry Rz représenté à partir des tendances dans Logix
Designer. Le point 180,89,-106 est une condition d'absence de symétrie en miroir.
Notez que la tendance Rz affiche la symétrie à 180, Rz = 180, et une symétrie
d'image miroir à Ry = 90. Dans cet exemple, Rz se déplace de plusieurs tours et
présente des points de symétrie Rz en plus des points de symétrie miroir.
Point d'image miroir Rx Ry Rz de même tendance représenté à partir des
tendances dans Logix Designer. Tendance Rx en rouge, Ry en vert et Rz en bleu.
Le point 0,88,84 est une condition de symétrie en miroir. Dans cet exemple, Rz se
déplace de plusieurs tours et présente des points de symétrie Rz en plus des points
de symétrie miroir.
L'exemple suivant montre une translation et une rotation utilisant les formats
utilisateur et de transformation.
Rockwell Automation Publication MOTION-UM002F-FR-P - March 2018
