Référence
10.1 S7-1500 Motion Control
10.1.3.2 MC_MoveJog : Diagramme fonctionnel

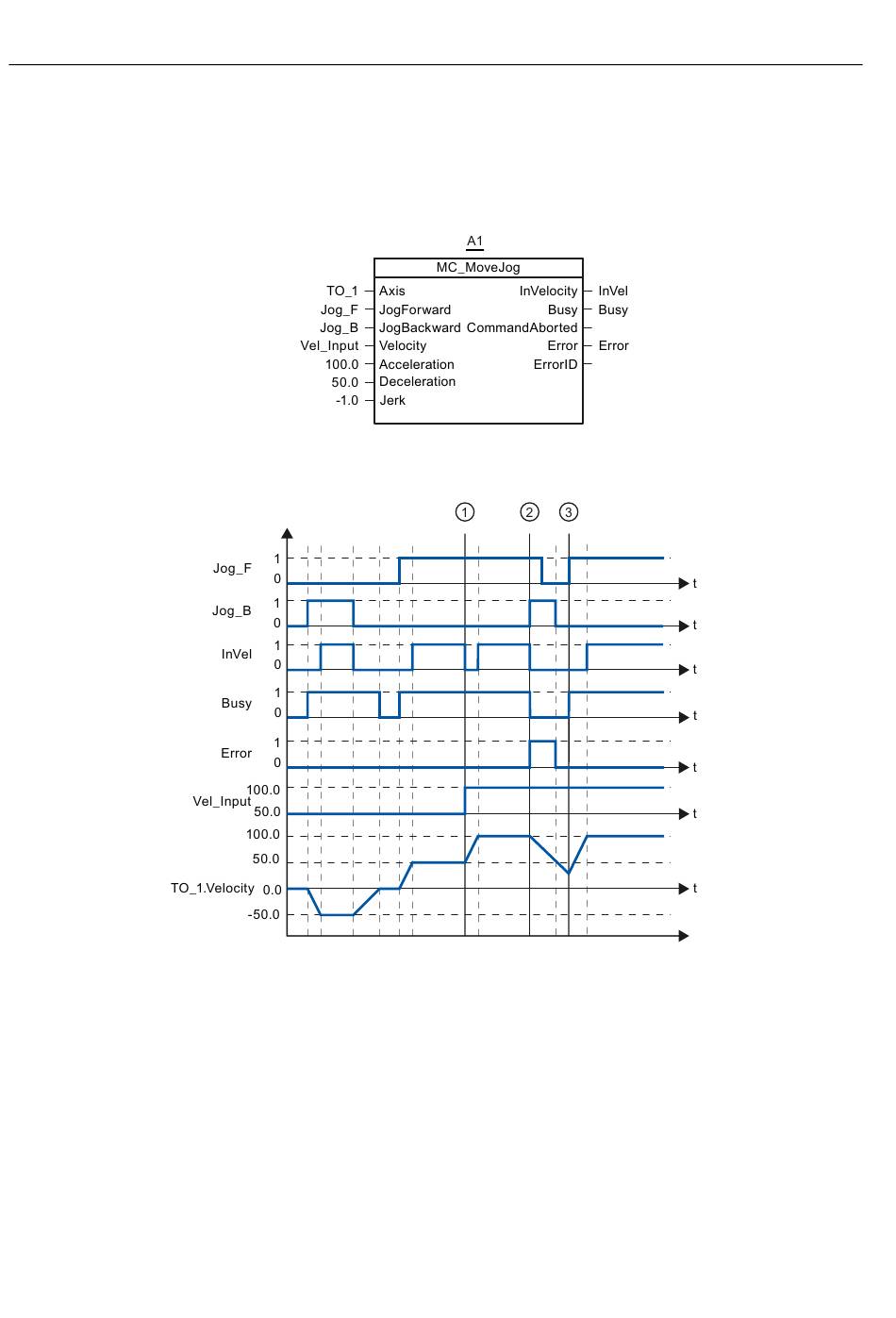

Diagramme fonctionnel : Déplacer un axe en mode de fonctionnement Manuel à vue
Avec "Jog_B", l'axe est déplacé dans le sens négatif en marche par à-coups. L'arrivée à la
vitesse de consigne -50.0 est signalée par "InVel" = TRUE. Après que "Jog_B" a été remis à
0, l'axe est freiné et amené à l'arrêt. Avec "Jog_F", l'axe est ensuite déplacé dans le sens
positif. L'arrivée à la vitesse de consigne 50.0 est signalée par "InVel" = TRUE.
Au moment
est activé. De manière alternative, vous pouvez également modifier la vitesse de consigne
via correction de vitesse. "InVel" est remis à zéro. L'axe est accéléré. L'arrivée à la nouvelle
vitesse de consigne 100.0 est signalée par "InVel" = TRUE.
226
①
, la vitesse de consigne est modifiée à 100.0 via "Vel_Input" lorsque "Jog_F"
