Édition
Édition
11/2023
11/2023
MANUEL DE L'APPAREIL
MANUEL DE L'APPAREIL
SIMATIC
S7-1500
S7-1500
CPU 1517-3 PN/DP
CPU 1517-3 PN/DP
6ES7517-3AP00-0AB0
6ES7517-3AP00-0AB0
support.industry.siemens.com
support.industry.siemens.com

Publicité

loading

Sommaire des Matières pour Siemens SIMATIC S7-1500

  • Page 1 Édition Édition 11/2023 11/2023 MANUEL DE L'APPAREIL MANUEL DE L'APPAREIL SIMATIC S7-1500 S7-1500 CPU 1517-3 PN/DP CPU 1517-3 PN/DP 6ES7517-3AP00-0AB0 6ES7517-3AP00-0AB0 support.industry.siemens.com support.industry.siemens.com...
  • Page 2 Introduction Cybersécurité industrielle SIMATIC Présentation du produit S7-1500 CPU 1517-3 PN/DP Raccordement (6ES7517-3AP00-0AB0) Messages d'alarme, de diagnostic, de défaut et messages système Manuel Caractéristiques techniques Dessin coté 11/2023 A5E33594868-AF...
  • Page 3 Tenez compte des points suivants: ATTENTION Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service, une utilisation et une maintenance dans les règles de l'art.
  • Page 4 Sommaire Introduction............................Guide de la documentation S7-1500/ET 200MP..............1.1.1 Classes d’information S7-1500/ET 200MP................1.1.2 Documentation technique de SIMATIC................Cybersécurité industrielle........................11 Introduction à la cybersécurité industrielle................ 11 Notes relatives à la cybersécurité..................11 Informations de cybersécurité................... 12 Présentation du produit........................14 Nouvelles fonctions......................
  • Page 5 Industry Mall L'Industry Mall est le catalogue et le système de commande de Siemens AG pour les solutions d'automatisation et d'entraînements sur la base de Totally Integrated Automation (TIA) et Totally Integrated Power (TIP).
  • Page 6 Informations de base Le manuel système et le guide de mise en route (Getting Started) décrivent en détail la configuration, le montage, le câblage et la mise en service des systèmes SIMATIC S7-1500 et ET 200MP. L'aide en ligne de STEP 7 vous assiste dans la configuration et la programmation.
  • Page 7 • Manuels Modules technologiques • Manuels Modules d'alimentation Informations globales Vous trouverez dans les descriptions fonctionnelles des descriptions détaillées sur des thèmes transversaux relatifs aux systèmes SIMATIC S7-1500 et ET 200MP. Exemples : • Description fonctionnelle Diagnostic • Description fonctionnelle Communication • Description fonctionnelle Motion Control •...
  • Page 8 Nous vous montrons dans une courte vidéo comment trouver la vue d'ensemble directement dans Siemens Industry Online Support et comment utiliser Siemens Industry Online Support sur votre terminal mobile : Accès rapide à la documentation technique de produits d'automatisation par le biais d'une vidéo (...
  • Page 9 Utilisez les options de téléchargement suivantes : – Industry Online Support International : (https://support.industry.siemens.com) La documentation est attribuée au produit via le numéro d'article. Vous trouverez le numéro d'article sur le produit et sur l'étiquette de l'emballage. Les produits dotés de nouvelles fonctionnalités non compatibles recevront un nouveau numéro d'article et...
  • Page 10 Des manuels, des caractéristiques, des instructions de service, des certificats et • Données de base des produits Vous trouverez "mySupport" sur Internet. (https://support.industry.siemens.com/My/ww/fr) Exemples d'application Les exemples d'application mettent à votre disposition différents outils et exemples pour la résolution de vos tâches d'automatisation. Les solutions sont représentées en interaction avec plusieurs composants dans le système - sans se focaliser sur des produits individuels.
  • Page 11 à jour peut augmenter le risque de cybermenaces pour nos clients. Pour être informé sur les mises à jour produit dès leur sortie, s'abonner au flux RSS Siemens Industrial Cybersecurity sur (https://new.siemens.com/global/en/products/services/cert.html) :...
  • Page 12 Environnement d'utilisation opérationnel et hypothèses de sécurité Exigences relatives à l'environnement d'utilisation opération­ Vous trouverez ce chapitre dans le manuel système nel du système et hypothèses de sécurité (https://support.industry.siemens.com/cs/fr/fr/view/59191792 Domaine d'application Vous trouverez le chapitre "Domaine d'application (Page 16)" dans ce manuel de l'appareil.
  • Page 13 Solutions pour des risques connus Des solutions pour des risques connus sont disponibles sur la page Web Siemens ProductCERT (https://siemens.com/productcert). Plus d'informations sur SIEMENS ProductCERT, voir le manuel système (https://support.industry.siemens.com/cs/fr/fr/view/59191792 Contrôles de sécurité Des mesures de sécurité applicatives telles que le contrôle cy­...
  • Page 14 Présentation du produit Nouvelles fonctions Vous trouverez dans ce chapitre une vue d'ensemble des principales nouvelles fonctions de firmware de la CPU par rapport à la CPU précédente (V3.0). Nouvelles fonctions de la CPU avec la version de firmware V3.1 Nouvelles fonctions Applications Avantages pour le client...
  • Page 15 Présentation du produit 3.1 Nouvelles fonctions Nouvelles fonctions Applications Avantages pour le client Nouvelles méthodes Web API Plusieurs nouvelles méthodes API développent Autres applications pour le serveur Web vos possibilités d'accès à la CPU par l'API Web. Fonctions technologiques de la CPU Fonctions d'axe Réducteur de mesure pour axe de positionne­...
  • Page 16 SIMATIC S7-1500 est un système modulaire pour un grand nombre d'applications d'automatisme dans l'automatisation discrète. SIMATIC S7-1500 est la solution économique et confortable pour les tâches les plus diverses et vous offre les avantages suivants : • Structure modulaire et sans ventilateur •...
  • Page 17 Une aptitude industrielle élevée grâce à une grande immunité CEM et une résistance élevée aux chocs et aux vibrations permettent une utilisation universelle des systèmes d'automatisation SIMATIC S7-1500, S7-1500R/H et S7-1500T. Gammes de puissance des CPU standard Leur utilisation s'étend des petites et moyennes applications aux applications High-End de l'automatisation des machines et installations.
  • Page 18 Présentation du produit 3.2 Domaine d'application Segments de puissance des CPU redondantes Les CPU du système redondant S7-1500R/H offrent la sécurité et la disponibilité de l'installation les plus importantes. Une configuration redondante des principaux composants d'automatisation diminue la probabilité d'arrêts de production et limite les conséquences des erreurs de composants.
  • Page 19 Présentation du produit 3.2 Domaine d'application CPU 1511C‑1 PN CPU 1512C‑1 PN Compteurs rapides Fréquencemètre 6 (max. 100 kHz) 6 (max. 100 kHz) Mesure de durée de période 6 voies 6 voies Modulation de largeurs d'impulsions (sortie MLI) max. 4 (jusqu'à 100 kHz) max. 4 (jusqu'à 100 kHz) Sortie de train d'impulsion (sortie PTO - max.
  • Page 20 Présentation du produit 3.2 Domaine d'application Gamme de puissance Interfaces Interfaces Interface Fonctionna­ Mémoire de Temps de PROFIBUS PROFINET PROFINET lité de base travail traite­ IO RT/IRT IO RT PROFINET ment pour opé­ rations sur bit CPU 1517T-3 PN/­ CPU technologique pour 11 Mo 2 ns les applications et les...
  • Page 21 Présentation du produit 3.2 Domaine d'application Pour la sécurité informatique, la gestion locale des utilisateurs permet de restreindre individuellement pour chaque utilisateur l'accès à la configuration F et au programme F. Tableau 3-5  CPU de sécurité Gamme de puissance Interfaces Interfaces Interface Fonctionna­...
  • Page 22 Présentation du produit 3.2 Domaine d'application Gamme de puissance Interfaces Interfaces Interface Fonctionna­ Mémoire de Temps de PROFIBUS PROFINET PROFINET lité de base travail traite­ IO RT/IRT IO RT PROFINET ment pour opé­ rations sur bit CPU 1518F-4 PN/­ CPU de sécurité pour ap­ 69 Mo 1 ns plications haute perfor­...
  • Page 23 3.2 Domaine d'application Design et manipulation Toutes les CPU de la famille de produits SIMATIC S7-1500 disposent d'un afficheur avec des informations en texte clair. L'écran permet de mettre des informations à la disposition de l'utilisateur, par ex. via les numéros de référence ou la version de firmware. L'adresse IP de la CPU et autres paramètres réseau peuvent également être réglés directement sur site, sans...
  • Page 24 Présentation du produit 3.3 Mode de fonctionnement Mode de fonctionnement Mode de fonctionnement La CPU contient le système d'exploitation et exécute le programme utilisateur. Le programme utilisateur se trouve sur la carte mémoire SIMATIC et il est traité dans la mémoire de travail de la CPU.

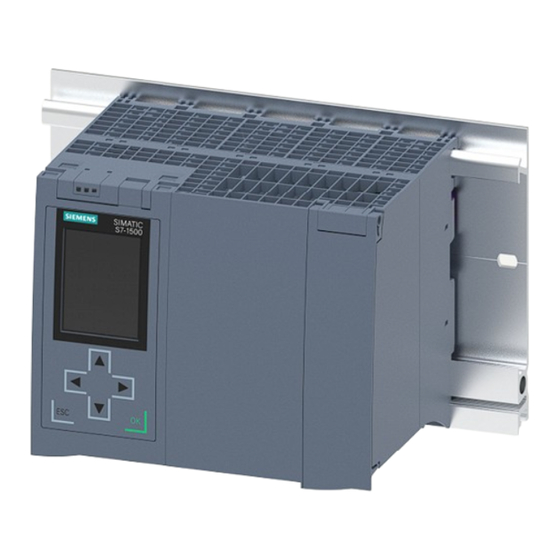

  • Page 25 Présentation du produit 3.4 Propriétés Propriétés Numéro d'article 6ES7517‑3AP00‑0AB0 Vue du module La figure suivante montre la CPU 1517‑3 PN/DP. Figure 3-1  CPU 1517‑3 PN/DP REMARQUE Film de protection Notez qu'un film de protection est posé sur l'écran de la CPU à la livraison. Retirez ce film de protection le cas échéant.
  • Page 26 Présentation du produit 3.4 Propriétés La communication PROFINET IO et la communication standard via une ligne sont possibles même avec des cadences d'émission de 187,5 µs. Le port 1 et le port 2 peuvent être utilisés aussi comme ports anneaux pour monter des topologies en anneau redondantes sur l'Ethernet.
  • Page 27 Motion Control. Vous trouverez une description détaillée de l'utilisation de Motion Control et de sa configuration dans les descriptions fonctionnelles S7-1500T Motion Control (https://support.industry.siemens.com/cs/ww/fr/view/109751049). – Fonction de régulation intégrée - PID Compact (régulateur PID à signal continu) - PID 3Step (régulateur à...
  • Page 28 • Autres fonctions : – PROFIenergy Pour plus d'informations sur "PROFIenergy", référez-vous à la description fonctionnelle PROFINET (https://support.industry.siemens.com/cs/ww/fr/view/49948856) et à la spécification PROFINET sur Internet (http://www.profibus.com). – Shared Device Pour plus d'informations au sujet du "Shared Device", référez-vous à la description fonc­...
  • Page 29 Présentation du produit 3.5 Eléments de commande et de signalisation Eléments de commande et de signalisation 3.5.1 Vue de face du module avec volets frontaux fermés La figure suivante représente la CPU 1517‑3 PN/DP vue de face. ① LED de signalisation pour l'état de fonctionnement et l'état de diagnostic actuels de la CPU ②...
  • Page 30 CPU protégée par mot de passe (blocage sur site) ainsi que de paramétrer un mot de passe pour l'écran. Pour plus d'informations sur l'écran, sur les niveaux de protection configurables et sur le blocage sur site, référez-vous au manuel système S7‑1500, ET 200MP (http://support.automation.siemens.com/WW/view/fr/59191792). CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Manuel, 11/2023, A5E33594868-AF...
  • Page 31 Voir aussi Pour avoir des informations détaillées sur les différentes options de l'écran, pour retrouver le cours de formation et une simulation des commandes de menu disponibles, référez-vous au simulateur de l'écran SIMATIC S7-1500 (https://support.industry.siemens.com/cs/ww/en/view/109761758). 3.5.2 Vue de face du module sans volet frontal La figure suivante montre les éléments de commande et de raccordement de la...
  • Page 32 Présentation du produit 3.6 Sélecteur de mode de fonctionnement 3.5.3 Vue arrière du module La figure suivante représente les éléments de connexion à l'arrière de la CPU 1517‑3 PN/DP. ① Surfaces de contact de blindage ② Connecteur pour alimentation en courant ③ Connecteur pour bus interne ④...
  • Page 33 Raccordement Le présent chapitre comporte des informations sur le brochage des connecteurs de chaque interface et le schéma de principe de la CPU 1517‑3 PN/DP. Tension d'alimentation 24 V CC (X80) Le connecteur pour la tension d'alimentation est enfiché lorsque la CPU se trouve "à l'état à la livraison".
  • Page 34 24 V CC et peut donc fonctionner sans jeu de blocs secteur pour alimentation externe des connecteurs. Voir aussi Vous trouverez des informations complémentaires sur la "Connexion de la CPU" et sur les "Accessoires/Pièces de rechange" dans le manuel système S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/fr/59191792). CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Manuel, 11/2023, A5E33594868-AF...
  • Page 35 Raccordement Affectation des adresses MAC La CPU 1517‑3 PN/DP possède deux interfaces PROFINET. La première interface est équipée de deux ports. Les interfaces PROFINET possèdent une adresse MAC chacune et chaque port PROFINET a sa propre adresse MAC. La CPU 1517‑3 PN/DP possède au total cinq adresses MAC.
  • Page 36 Raccordement Schéma de principe La figure suivante représente le schéma de principe de la CPU 1517‑3 PN/DP. ① Ecran PN X1 P1R Interface PROFINET X1 port 1 ② Sélecteur de mode RUN/STOP/MRES PN X1 P2R Interface PROFINET X1 port 2 ③ Electronique PN X2 P1 Interface PROFINET X2 port 1 ④...
  • Page 37 Pour plus d'informations sur les "Alarmes", consultez l'aide en ligne de STEP​   7. Vous trouverez des informations complémentaires sur le "Diagnostic" et les "Messages système" dans la description fonctionnelle Diagnostic (http://support.automation.siemens.com/WW/view/fr/59192926). Signalisation d'état et de défauts de la CPU LED de signalisation La figure suivante représente les LED de signalisation de la CPU 1517‑3 PN/DP.
  • Page 38 Messages d'alarme, de diagnostic, de défaut et messages système 5.1 Signalisation d'état et de défauts de la CPU Signification des LED RUN/STOP, ERROR et MAINT La CPU 1517‑3 PN/DP comporte trois LED pour la signalisation de l'état actuel de fonctionnement et de l'état de diagnostic. Le tableau suivant indique la signification des différentes combinaisons de couleurs des LED RUN/STOP, ERROR et MAINT.
  • Page 39 Messages d'alarme, de diagnostic, de défaut et messages système 5.1 Signalisation d'état et de défauts de la CPU LED RUN/STOP LED ERROR LED MAINT Signification Démarrage (passage de STOP → RUN) éteinte éteinte clignote en jaune/vert Mise en route (démarrage de la CPU) clignote en jaune/vert clignote en rouge clignote en jaune...
  • Page 40 Caractéristiques techniques Le tableau suivant présente les caractéristiques techniques de la version 11/2023. Une fiche technique avec des caractéristiques techniques actualisées au jour le jour est disponible sur Internet (https://support.industry.siemens.com/cs/ww/fr/pv/6ES7517-3AP00-0AB0/td?dl=fr). Numéro d'article 6ES7517-3AP00-0AB0 Informations générales   Désignation du type de produit CPU 1517-3 PN/DP Version fonctionnelle du matériel...
  • Page 41 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Courant d'entrée   Consommation (valeur nominale) 1,55 A Consommation, maxi 1,9 A Courant d'appel, maxi 1,9 A; Valeur nominale I²t 0,4 A²·s Puissance   Puissance d'alimentation du bus de fond de 12 W panier Puissance absorbée du bus de fond de panier 30 W (bilancé) Puissance dissipée...
  • Page 42 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0   • Taille, maxi 1 Mbyte Nombre d'OB de cycle libres • • Nombre d'OB d'alarme horaire • Nombre d'OB d'alarme temporisée • Nombre d'OB d'alarme cyclique 20; avec cycle min. OB 3x de 100 µs •...
  • Page 43 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Zones de données et leur rémanence   Zone de données rémanentes (y compris tem­ 768 kbyte; au total ; mémoire rémanente utili­ porisations, compteurs, mémentos), max. sable pour mémentos, temporisations, comp­ teurs, DB et données technologiques (axes) : 700 Zone de données rémanentes étendue (y 8 Mbyte;...
  • Page 44 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Nombre de contrôleurs IO   • Intégré via CM 8; il est possible d'enficher au total 8 CMs/CPs • (PROFIBUS, PROFINET, Ethernet) Profilé-support   • Modules par châssis, maxi 32; CPU + 31 modules • Nombre de ligne, maxi PtP CM  ...
  • Page 45 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Protocoles   • Protocole IP Oui; IPv4 Automate PROFINET IO • • Périphérique PROFINET IO • Communication SIMATIC • Communication IE ouverte Oui; également disponible en option en version cryptée Serveur Web • • Redondance des média Automate PROFINET IO  ...
  • Page 46 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Temps d'actualisation avec IRT   – avec cadence d'émission 250 µs 250 µs à 4 ms avec cadence d'émission 500 µs 500 µs à 8 ms – – avec cadence d'émission 1 ms 1 ms à 16 ms –...
  • Page 47 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Protocoles   • Protocole IP Oui; IPv4 Automate PROFINET IO • • Périphérique PROFINET IO • Communication SIMATIC • Communication IE ouverte Oui; également disponible en option en version cryptée Serveur Web • • Redondance des média Automate PROFINET IO  ...
  • Page 48 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Périphérique PROFINET IO   Services   – Mode synchrone – – PROFIenergy Oui; via le programme utilisateur – Démarrage prioritaire – Shared Device – Nombre de périphériques IO pour Sha­ red Device, max. activation/désactivation de périphé­ Oui;...
  • Page 49 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Nombre de liaisons   • Nombre de liaisons, max. 320; via interfaces intégrées de la CPU et CP / CM raccordés • Nombre de liaisons réservées pour ES/HMI/Web • Nombre de liaisons via interfaces intégrées Nombre de liaison de routage S7 64;...
  • Page 50 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 • DHCP • • SNMP • LLDP • • Cryptage Oui; en option Serveur Web   HTTP Oui; Applications standard et personnalisées • • HTTPS Oui; Applications standard et personnalisées OPC UA   Licence Runtime nécessaire Oui;...
  • Page 51 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 • Serveur OPC UA Oui; Data Access (Read, Write, Subscribe), Me­ thod Call, Alarms & Condition (A&C), Custom Ad­ dress Space Authentification d'application – – Security Policies stratégies de sécurité disponibles : None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256, Aes128Sha256RsaOaep, Aes256Sha256RsaPss –...
  • Page 52 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Fonctions de signalisation S7   Nombre de stations pouvant être déclarées pour les fonctions de signalisation, max. nombre de souscriptions, max. nombre de variables/attributs pour souscrip­ 20 000 tions, max. Messages de programme Nombre de messages de programme configu­ 10 000;...
  • Page 53 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Traces   • Nombre de traces configurables Capacité mémoire par trace, max. 512 kbyte • Alarmes/diagnostic/information d'état   Signalisation de diagnostic par LED   • LED RUN/STOP LED ERROR • • LED MAINT • Indicateur de liaison LINK TX/RX Objets technologiques supportés  ...
  • Page 54 Caractéristiques techniques Numéro d'article 6ES7517-3AP00-0AB0 Conditions ambiantes   Température ambiante en service   • Montage horizontal, mini 0 °C Montage horizontal, maxi 60 °C; Afficheur: 50 °C, l'afficheur est coupé à une • température de service typique de 50 °C • Montage vertical, mini 0 °C •...
  • Page 55 Caractéristiques techniques générales Vous trouverez des informations sur les caractéristiques techniques générales, par ex. les normes et les homologations, la compatibilité électromagnétique, la classe de protection, etc., dans le manuel système S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/fr/59191792). CPU 1517-3 PN/DP (6ES7517-3AP00-0AB0) Manuel, 11/2023, A5E33594868-AF...
  • Page 56 Dessin coté Vous trouverez dans ce chapitre le dessin coté du module monté sur un profilé support ainsi qu'un dessin coté avec volet frontal ouvert. Vous devez tenir compte des dimensions lors du montage dans les armoires, les salles de commande, etc. Dessins cotés de la CPU 1517‑3 PN/DP Figure A-1  Dessin coté...
